金属框架碰撞测试验证结构件

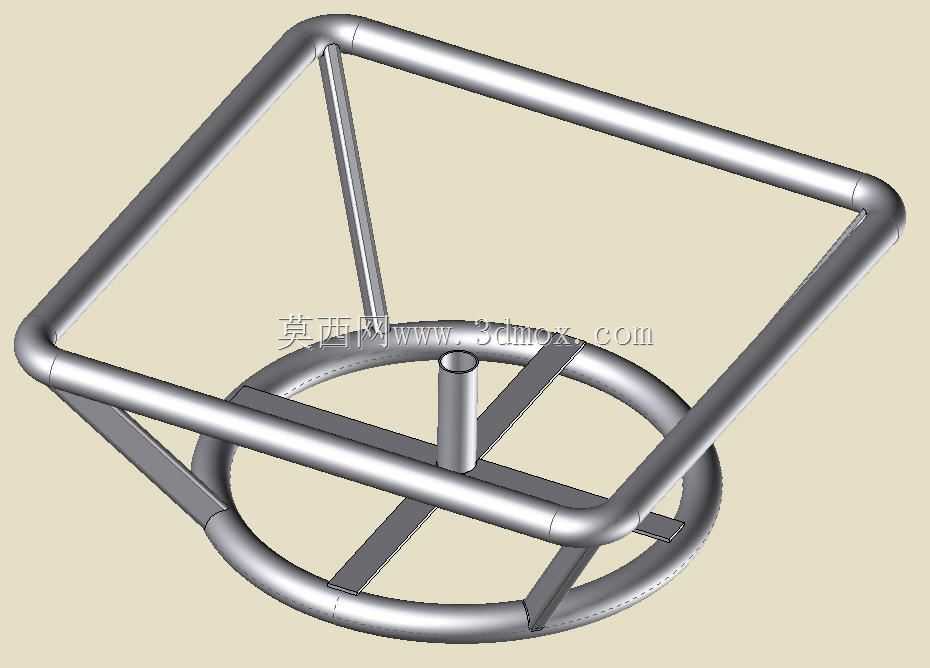

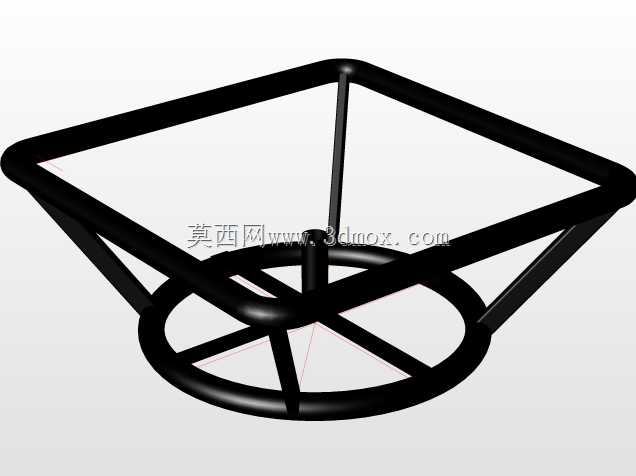

　　这款金属框架结构件主要面向力学碰撞试验场景设计，可作为碰撞测试环节的标准搭载框架，用于固定试验载荷、模拟刚性框架在受冲击工况下的形变与受力传递路径，在材料力学性能验证、小型构件抗冲击性能测试场景中可直接作为基准装夹结构使用，无需额外加工适配接口。从结构设计逻辑来看，整体采用圆管弯折拼焊的成型思路，上部为矩形封闭框结构，下部衔接环形承载圈，中间通过十字交叉的圆管支撑做结构补强，这种布局首先保证了框架整体的轻量化属性，圆管截面的惯性矩特性可以在同等耗材重量下获得更高的抗弯折刚度，避免碰撞过程中框架自身先发生非预期塑性形变，干扰试验数据采集。上部矩形框的四个转角处均采用大圆弧过渡弯折，没有直角拼焊的应力集中点，在承受斜向冲击载荷时，

　　应力可以顺着管体圆弧段均匀传递，不会在转角位置出现瞬间应力超限导致的焊缝开裂。下部环形圈的设计主要用于对接试验台的装夹定位接口，环形结构的对中性更好，不管是采用三爪卡盘装夹还是法兰端面压紧，都能快速找到安装基准，不需要额外做找正调整，十字支撑筋从环形圈的直径方向布置，两端分别衔接上部矩形框的长边中点位置，将上部框架承受的冲击载荷直接分流到环形圈的整个圆周方向，避免载荷集中在环形圈的某一个装夹点上。从安装边界尺寸来看，上部矩形框的内空尺寸预留了足够的载荷安装空间，可适配常规尺寸的加速度传感器、试验配重块的安装，管体表面没有多余的凸起结构，不会在碰撞过程中产生额外的干涉剐蹭，下部环形圈的外径尺寸匹配主流小型碰撞试验台的装夹范围，

　　安装时不需要额外加装过渡转接板，整体高度控制在试验台的有效冲击行程范围内，不会出现超出行程导致的设备碰撞风险。在实际使用过程中，这款结构件可以承受多方向的重复冲击载荷，管体拼接位置的焊缝采用满焊工艺处理，焊后做了应力退火消除焊接残余应力，多次碰撞后不会出现焊缝位置的疲劳开裂，框架整体的形位公差控制在合理范围内，上部矩形框的平面度误差不会影响试验载荷的安装定位精度，环形安装面与上部框架的垂直度偏差控制在较小范围，保证冲击载荷的传递方向与设计方向一致，不会因为安装偏斜导致试验数据出现偏差。不同于常规的焊接框架，这款结构在设计时特意做了管体壁厚的匹配计算，根据常用碰撞试验的冲击能量范围，选择了合适壁厚的圆管材料，

　　既不会因为壁厚过薄导致框架刚性不足，也不会因为壁厚过大增加整体重量，提升试验台的驱动负载。在结构细节上，所有管体的端口位置都做了封边处理，避免试验过程中端口锐边划伤操作人员，管体表面做了防锈处理，长期放置在试验环境中不会出现锈蚀剥落，影响传感器的安装贴合度。对于从事碰撞试验工装设计、小型结构件力学性能验证的工程师来说，这款框架的结构布局可以作为通用参考，其载荷分流的设计思路、应力集中规避的处理方式、安装基准的集成设计，都可以直接复用在同类型的试验工装设计中，减少重复设计的工作量，同时经过实际碰撞验证的结构参数，也能为新工装的刚度、强度校核提供实际参考依据，避免设计阶段的仿真计算出现偏差导致工装报废。
