短款扁平微型USB充电连接线结构设计

　　日常做消费电子周边结构设计时，这类短款扁平微型USB充电线是很常见的适配配件，多数用在便携充电宝搭配、桌面短距充电、嵌入式设备内置接线这类场景里，不像长距离布线的线缆需要考虑大跨度走线的拖拽余量，这类短线的设计核心首先是控制两端接头的对位精度，避免插合时出现偏位导致的端子接触不良。从实际使用场景来看，这类线缆常被配套在小型数码配件包、移动电源附赠配件、老旧微型USB接口的便携设备上，比如早期的便携蓝牙音箱、功能手机、小型手持检测设备的充电与数据传输，线身做扁平设计的初衷，一方面是减少圆形线缆容易出现的自缠绕问题，放在背包、工具袋里拿取时不会因为线身打卷影响使用效率，另一方面扁平结构的线身抗弯折疲劳性能在短距反复弯折的场景下更有优势，

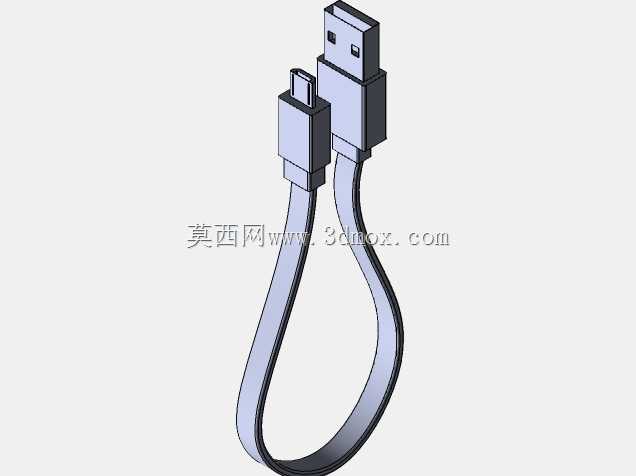

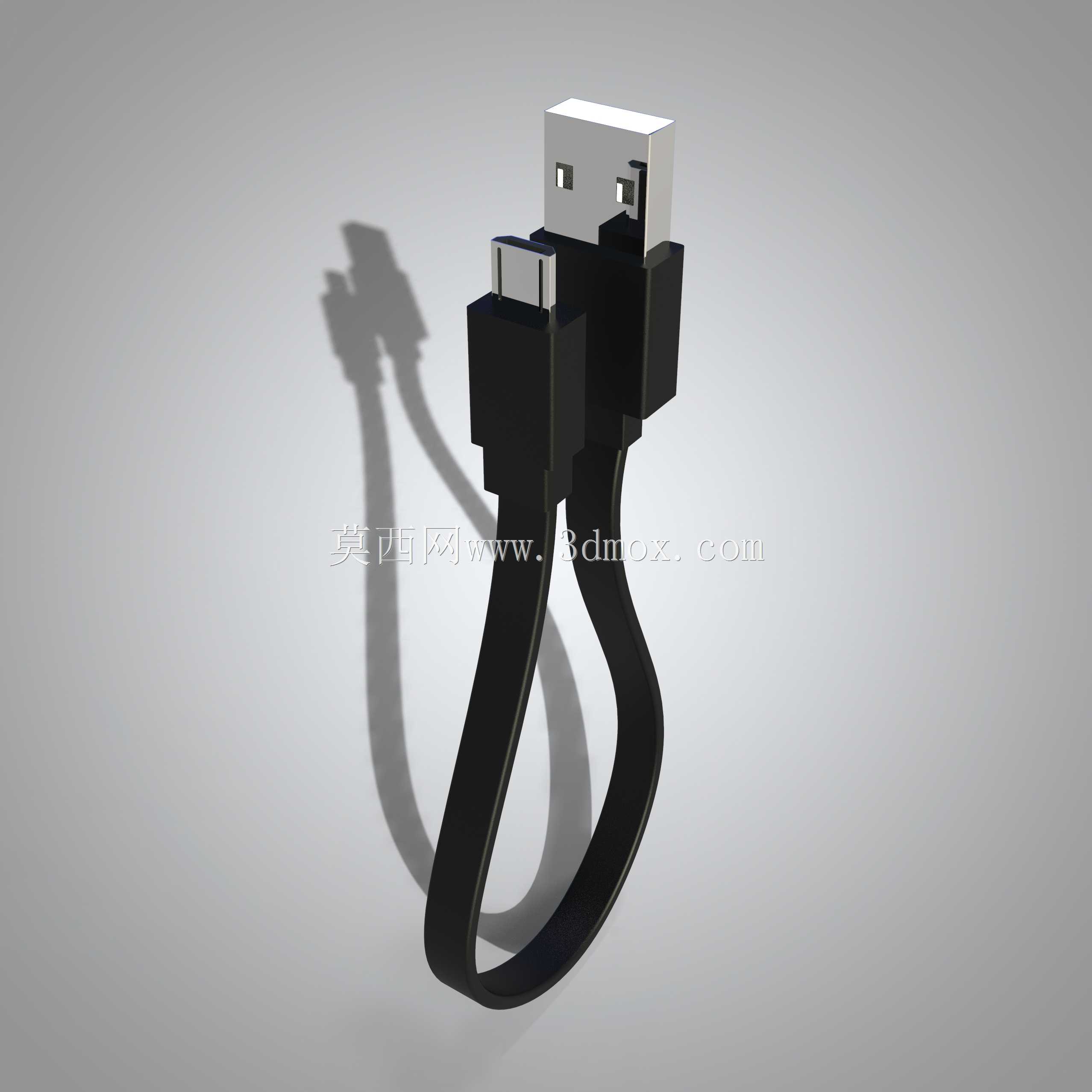

　　日常插拔时线身靠近接头的位置是应力集中区，设计时特意在接头和线身的衔接位置做了渐扩的应力释放结构，避免反复弯折后线芯外露断裂。两端的接头分别是标准USB Type-A公头和微型USB公头，Type-A端的尺寸完全遵循通用USB接插件的标准安装边界，金属外壳的长宽高控制在标准公差范围内，能适配常规的USB母座插口，不会出现外壳干涉导致插不到位的问题；微型USB端的接头同样遵循通用接口的尺寸规范，插合长度、卡扣位置都和标准母座匹配，插入后能依靠接口自带的卡扣结构提供足够的保持力，正常拖拽线身不会轻易松脱。线身的长度控制在10厘米左右的短距范围，这个长度刚好满足充电宝和手机叠放时的连接需求，不会因为线身过长产生多余的线缆堆积，

　　也不会因为过短导致插合后设备被线缆拉扯受力。内部结构上，线芯采用多股细铜丝绞合的结构，兼顾导电性能和耐弯折特性，线身外层的TPE外被做了哑光磨砂处理，握持插拔时的摩擦力足够，不会因为手滑导致插拔时用力不当损坏接头。设计过程中需要重点考量的是两端接头的注塑包胶强度，金属端子和线芯焊接完成后，包胶注塑时要保证内部焊点完全被塑胶包裹，同时控制注塑压力避免压偏线芯导致短路，接头处的塑胶外壳做了圆角过渡，没有尖锐的棱角，插拔时手持的触感更舒适，也不会刮伤周边的设备外壳。在实际装配测试环节，这类线缆需要通过反复插拔寿命测试、弯折疲劳测试、高低温环境下的导通测试，确保在日常使用的温湿度范围内，线缆的导通性能不会出现异常，

　　扁平线身的厚度控制在2毫米左右，宽度在6毫米上下，这个尺寸比例既能保证线身有足够的结构强度，也不会因为过厚导致收纳时占用过多空间。很多人做这类线缆设计时容易忽略接头和线身衔接处的应力锥角度，角度过陡会导致弯折时应力全部集中在衔接的截面上，很容易出现外被开裂的问题，角度过于平缓又会导致接头部分过长，影响插合时的空间适配，这次的设计里把衔接段的长度控制在8毫米左右，从接头处的最大截面平滑过渡到线身的扁平截面，弯折时应力会沿着过渡段均匀分散，大幅提升反复弯折的使用寿命。另外在接头的金属外壳部分，做了均匀的镀层处理，既可以提升抗氧化性能，避免长期使用后接触表面氧化导致接触电阻变大，也能在插合时提供更顺滑的插拔手感，不会出现干涩卡顿的问题。这类短线在工业手持终端的配套场景里也有不少应用，比如仓储用的条码扫描枪、小型数据采集设备，短距连接主机或者充电底座时，不会因为线缆过长勾挂到周边的货物或者操作台部件，扁平的线身也更容易沿着设备外壳或者操作台的缝隙走线固定，不会像圆形线缆那样容易滚动移位。
