带侧挡边的工业输送滚筒拉制构件

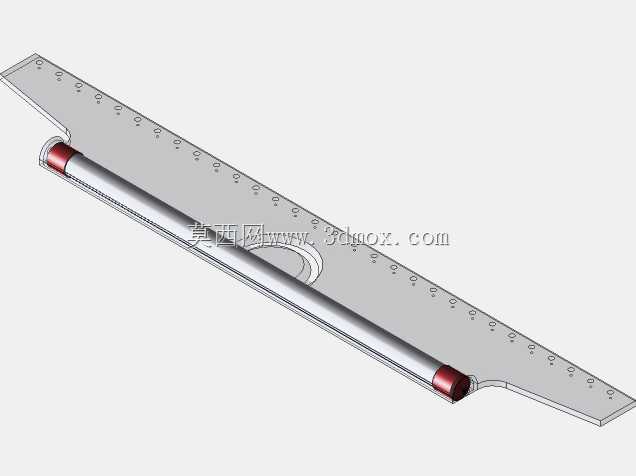

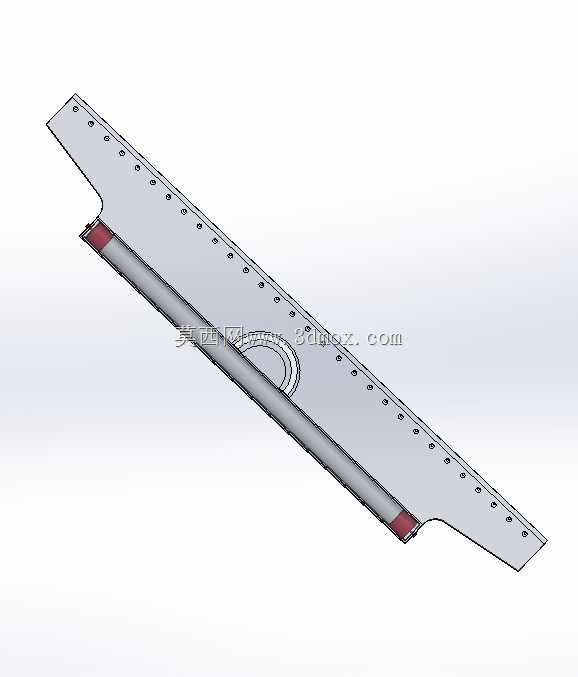

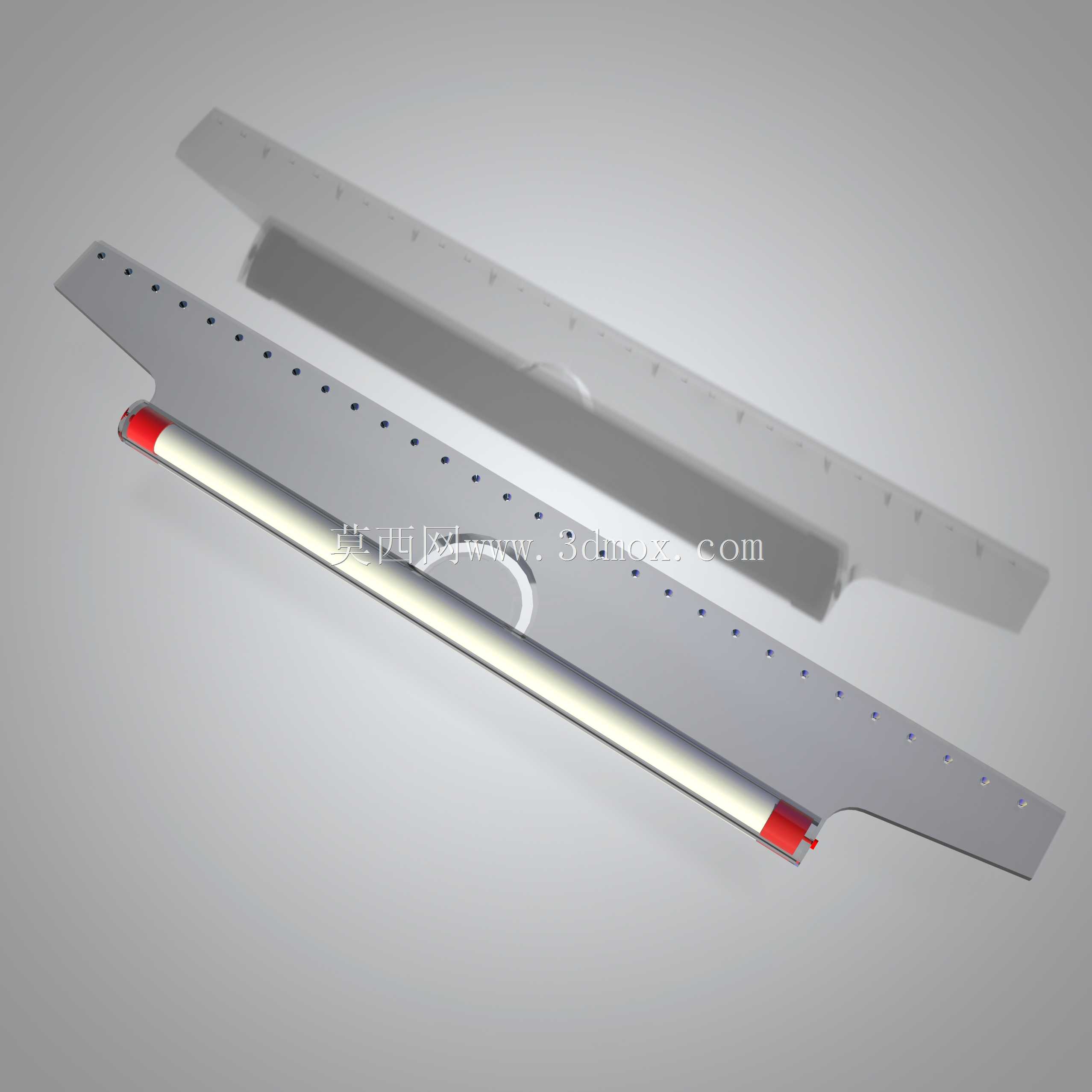

　　在轻工包装、电子元器件组装、小型五金件加工的产线输送环节，这类带双侧翼板的滚筒构件常被用作短距离物料承托与导向单元，区别于普通无挡边的光面输送辊，它的双侧延伸翼板上预制了等距排布的安装孔位，不需要额外加装导向挡条就能避免输送过程中薄片状、窄条状物料从辊道侧边滑落，尤其适配PCB板、小型冲压片、包装纸盒侧边这类幅宽较窄、输送过程易偏移的工件转运场景。从结构设计逻辑来看，中间的辊体采用两端带轴头的装配形式，辊身主体做了轻量化的中空处理，两端的红色封端件既可以作为内部轴承的密封端盖，阻挡车间内的粉尘、切削液渗入轴承滚道造成卡滞，也能作为装配时的定位基准，安装时可以直接通过端盖的台阶面卡入翼板的预装卡槽，不需要额外做同轴度找正，

　　能大幅缩短现场安装调试的耗时。两侧的翼板采用平直的钣金折弯成型结构，翼板上的安装孔做了等间距排布，孔位间距匹配常规铝型材输送架的安装槽距，既可以直接通过螺栓固定在标准型材架的侧面，也可以根据实际输送线的幅宽需求，调整翼板在型材架上的固定位置，适配100mm到400mm幅宽范围内的窄型物料输送需求。辊体的工作面做了光滑的表面处理，摩擦系数控制在合理区间，既可以保证物料在辊面滑动输送时不会因阻力过大出现卡料，也不会因摩擦系数过小导致物料输送速度过快出现堆叠。在实际产线布局中，这类构件的安装边界需要注意预留两端轴头的转动空间，翼板下方需要预留至少20mm的间隙避免与输送架的横梁产生运动干涉，

　　单根构件的承重上限根据辊体壁厚不同可以覆盖1kg到5kg的小型工件输送需求，多根并排安装时可以组成短距离的无动力输送段，也可以在端部加装同步带轮连接驱动电机，作为动力输送段的单元模组使用。设计过程中需要重点保证两侧翼板安装孔的同轴度，否则会导致辊体安装后出现转动卡滞、磨损加快的问题，同时翼板的平面度需要控制在合理公差范围内，避免安装后辊体出现倾斜导致物料输送时跑偏。辊体两端的轴承选用深沟球轴承，适配常规车间的常温工作环境，若应用在有腐蚀介质的场景，还可以将辊身材质更换为不锈钢材质，端盖更换为耐腐蚀的塑料材质，适配食品加工、化工小件输送的特殊场景。这类构件相比传统的带独立挡边的输送辊，集成化程度更高，不需要现场额外装配挡边组件，

　　整体的结构刚性更好，在高速输送场景下不会出现挡边松动移位的问题，翼板上的多余孔位还可以作为传感器安装支架的固定位，用来加装光电传感器检测物料的到位情况，不需要额外在输送架上焊接传感器安装座，进一步简化了产线的装配流程。在三维建模过程中，需要重点还原翼板上安装孔的位置度公差、辊体与翼板的装配间隙、端盖与辊体的配合尺寸，确保模型导出的工程图可以直接用于生产加工，装配体中需要明确各个零件的配合关系，避免出现过定义或者干涉的问题，辊身的表面纹理、端盖的颜色标识也需要按照实际工业产品的常规样式做还原，方便后续做产线方案的可视化展示时，能够直观呈现构件的实际安装效果。
