金属网面圆形办公收纳笔筒结构设计

　　日常办公场景里，桌面零散书写工具的收纳一直是影响工位整洁度的细节项，这类金属网面圆形收纳笔筒，主要适配办公桌面、设计工位、绘图操作台等场景，用来归集签字笔、铅笔、绘图针管笔、直尺、小型美工刀等常用文具，避免零散工具滚落、遗失，同时保持桌面操作区域的规整。从实际使用反馈来看，传统实心笔筒存在内部视线遮挡的问题，取用靠内侧的短款文具时往往需要翻找，而网面结构的设计刚好解决了这个痛点，透过菱形网孔可以直接观察到筒内所有文具的摆放位置，伸手即可精准取放，大幅减少找工具的无效时间。

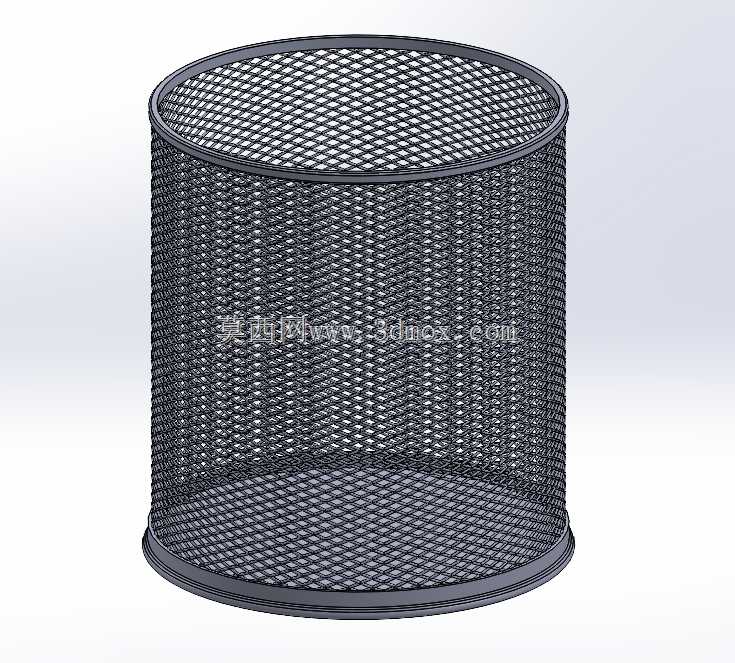

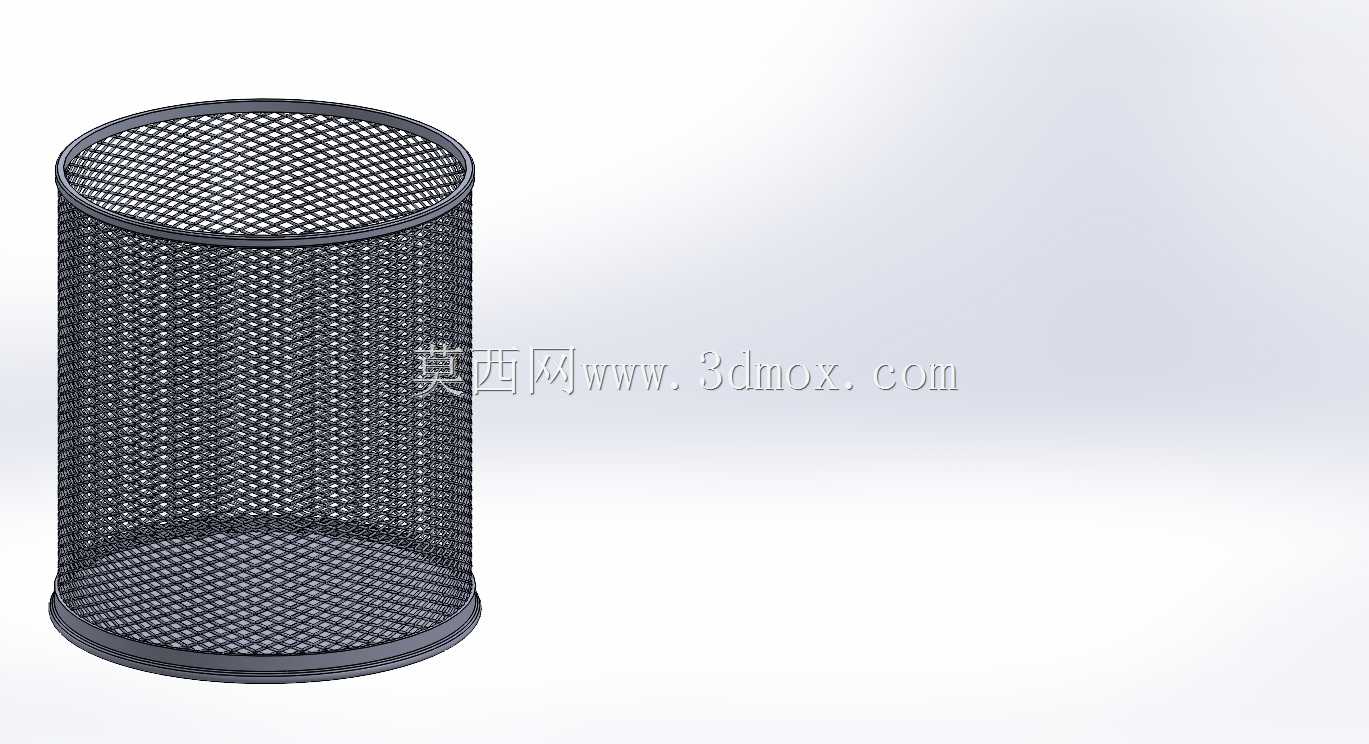

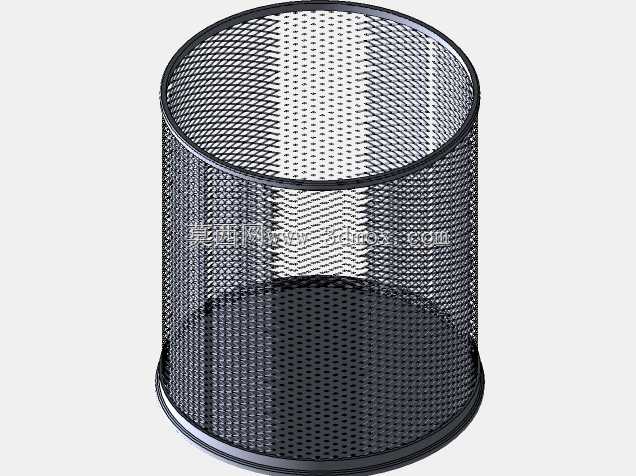

　　设计这款笔筒时，首先要考虑的是桌面放置的稳定性，底部采用卷边实心金属圈结构，圈体宽度比筒身网面略宽3-5mm，增大与桌面的接触面积，即使不小心碰到筒身侧面，也不容易发生侧翻，避免筒内文具散落。筒身采用菱形冲孔金属网或者编织金属网材质，网丝直径控制在0.8-1.2mm之间，网孔边长控制在5-8mm，这个尺寸区间既可以保证网面的结构强度，不会因为长期盛放文具出现网面变形凹陷，又能保证视线通透，同时不会让直径较细的自动铅笔芯、回形针等小物件从网孔漏出。筒身上下两端都做了卷边包边处理，卷边半径控制在2mm左右，完全包裹网面的裁切毛边，避免日常拿取时划伤手部，也不会剐蹭到桌面的文件、绘图图纸。

　　尺寸设计上，这类圆形笔筒的常规外径控制在80-100mm区间，整体高度控制在100-120mm，这个尺寸边界刚好适配绝大多数常规书写工具的长度，普通150mm长度的签字笔放入后，露出筒口的长度在30-50mm，符合人手抓握取放的舒适高度，不会因为筒身过高导致文具完全没入筒内难以取出，也不会因为筒身过矮导致长杆铅笔、直尺倾斜歪倒。筒身的网面与上下卷边圈采用点焊连接，焊点均匀分布在卷边圈内侧，每间隔20mm设置一个焊点，保证连接强度的同时，焊点不会外露在产品外表面，保持外观的整洁顺滑。底部的金属圈内侧可以选配粘贴薄型防滑毛毡垫，毛毡垫厚度1mm左右，既可以增加笔筒与桌面的摩擦力，进一步提升放置稳定性，还能避免金属圈直接接触桌面刮花木质、玻璃材质的办公桌表面，移动笔筒时也不会产生刺耳的摩擦噪音。

　　从结构强度验证角度来看，筒身网面的径向承压能力需要满足日常使用需求，在筒身侧面施加50N的径向推力时，网面变形量不超过2mm，撤去外力后可以完全回弹恢复原状，不会出现永久性变形。上下卷边圈与网面的连接强度需要满足，在筒口位置施加100N的轴向压力时，焊点不会出现脱焊、开裂的情况。网面的表面处理采用静电喷塑工艺，常规为黑色哑光涂层，涂层厚度控制在60-80μm，既可以起到金属防锈的作用，哑光表面也不会在办公灯光下产生反光眩光，影响绘图、办公时的视线，同时涂层表面耐磨性能优异，长期使用摩擦也不容易出现掉漆、露底的情况。

　　实际使用过程中，这类网面笔筒相比实心塑料、实木笔筒还有额外的优势，即使不小心将少量茶水洒到笔筒上，液体可以直接通过网孔流出，不会积在筒底浸泡文具、滋生异味，日常清洁时只需要用毛刷顺着网孔方向清扫，或者直接用水冲洗即可快速晾干，维护难度极低。针对设计绘图工位的使用需求，还可以在筒身外侧额外增加小型磁吸置物块，用来吸附回形针、图钉等小型金属文具，进一步拓展收纳能力，不过需要注意磁吸块的安装位置不能突出筒身外表面过多，避免剐蹭到周边的文件、键盘等物品。

　　安装边界方面，这类桌面收纳笔筒不需要额外的固定安装结构，直接放置在平整桌面即可使用，占用桌面投影面积仅为直径100mm左右的圆形区域，对桌面空间的占用极小，可以灵活摆放在显示器旁、绘图板侧边、文件架旁等任意空余桌面位置，适配不同布局的办公工位、设计工作台。在三维建模过程中，需要重点处理网面的阵列特征，保证菱形网孔的均匀分布，上下卷边的圆角过渡要顺滑，焊点位置的特征要做弱化处理，避免模型出现尖锐的破面、棱角，同时要准确控制各部件的配合间隙，网面与卷边圈的装配间隙控制在0.1mm以内，还原实际产品的装配精度。
