托维尔跳汰机可调式定位锁紧工装组件

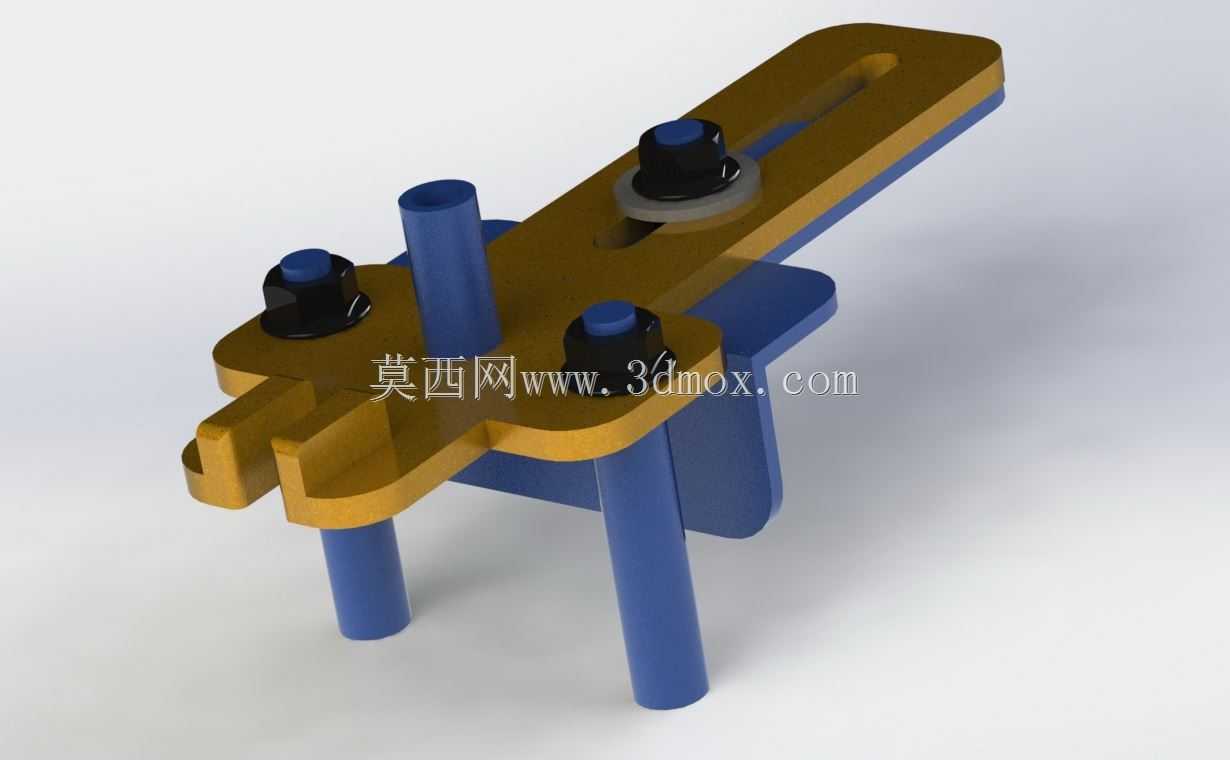

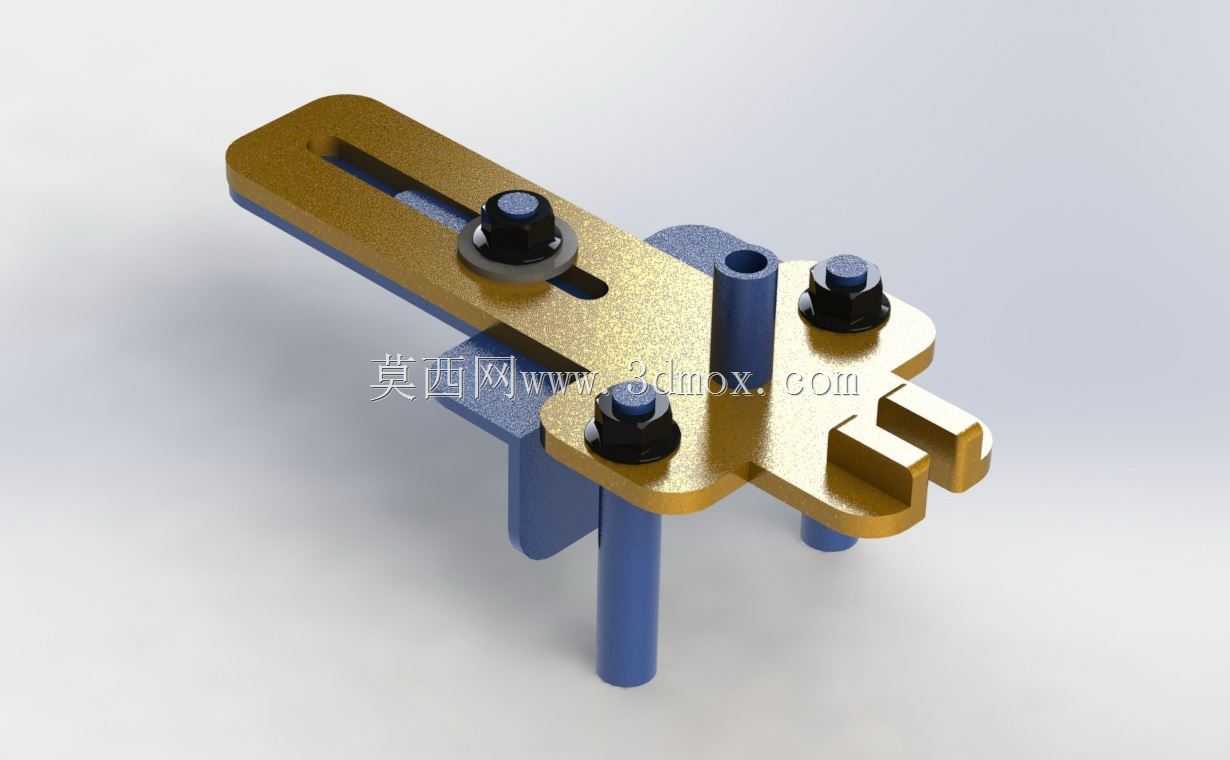

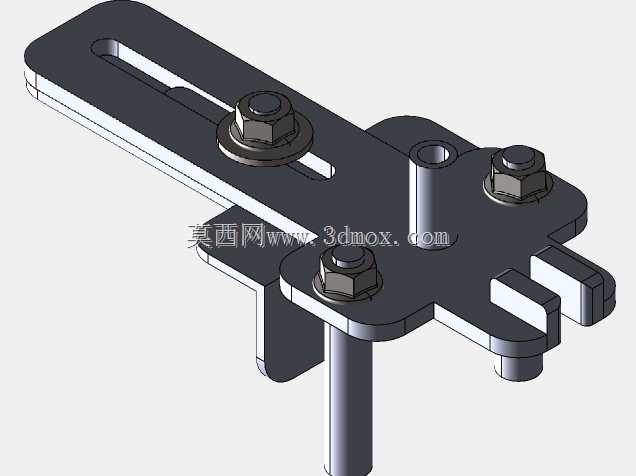

　　这套组件是选矿筛分环节跳汰机上的核心定位锁紧部件，主要承担筛板与床体之间的位置固定、间隙补偿以及高频振动下的防松限位作用，在跳汰机长期连续的脉动水流作业环境中，这类部件的可靠性直接决定了筛面的分选精度，一旦出现松动偏移，会直接导致重矿物分选层紊乱，出现精矿流失、尾矿带矿的问题。从结构设计来看，组件采用分体式组合结构，金色主体为带长槽调节孔的主压板，长槽的行程设计预留了15mm的调节余量，能够适配不同厚度筛板的安装公差，也能抵消筛板在长期受水流冲击、矿物磨损后产生的尺寸偏差，安装时不需要对筛板安装孔进行二次扩孔或补焊，直接通过槽位调整压紧位置即可完成固定。压板上配置的三个带防松垫的锁紧螺栓，采用的是六角头带尼龙防松圈的标准件，

　　配合压板下方的蓝色支撑立柱，形成三点稳定支撑结构，支撑立柱的高度经过匹配计算，刚好能够让压板在压紧状态下保持水平受力，避免单侧受力导致的螺栓弯曲、压板翘边问题，其中靠近分叉端的两个立柱直接抵在床体的安装基准面上，传递压紧力的同时，也能分散跳汰机工作时的振动冲击，避免应力集中在螺栓部位。压板末端的分叉卡槽结构，是专门对应跳汰机筛板侧边的定位凸台设计的，安装时卡槽先卡入凸台完成预定位，再滑动调整长槽位置对齐安装孔，最后拧紧螺栓即可完成固定，相比传统的平板压板，这种带预定位卡槽的设计，安装时不需要人工全程托举对齐，单人即可完成拆装维护，大幅缩短了筛板更换的停机时间。在安装边界上，这套组件的整体安装高度不超过75mm，

　　压板主体宽度为42mm，相邻两套组件的安装间距建议控制在300-350mm之间，沿筛板两侧对称布置，能够保证筛板在高频脉动水流冲击下不会出现局部翘起，长槽的宽度设计为12mm，适配M10规格的锁紧螺栓，螺栓的拧紧扭矩控制在28-32N·m即可，既能够保证足够的压紧力，又不会因为扭矩过大压裂筛板的聚氨酯衬层。设计过程中特意将支撑立柱与压板的接触部位做了圆弧过渡处理，避免应力集中导致的压板断裂，同时压板表面做了硬质阳极氧化处理，支撑立柱采用镀锌钢材，能够耐受选矿环境中的矿浆腐蚀，延长部件的更换周期。在实际选矿生产线的应用中，这类可调式锁紧组件相比传统的焊接固定方式，维护效率提升60%以上，而且能够适配不同磨损程度的旧筛板复用，

　　减少了备件的库存种类，不需要针对不同磨损量的筛板单独定制压块，在重选车间的跳汰机技改项目中，这类结构的锁紧件已经逐步替代了原有的固定式压板，尤其是在处理粒度0.5-13mm的砂金矿、锡矿、钨矿等重矿物分选作业中，组件的防松表现稳定，连续作业3个月以上不需要重新拧紧螺栓，也不会出现因为压板松动导致的筛板移位故障。另外在设计时也考虑了安装的容错性，长槽的两端做了半圆过渡，避免螺栓在槽内滑动时出现卡滞，卡槽的开口尺寸比筛板凸台尺寸大1mm，即使凸台有轻微的磨损变形，也能顺利卡入完成预定位，支撑立柱的底部做了防滑滚花处理，抵在床体基准面上时不会因为振动出现滑移，保证压紧位置的稳定性。
