钻头削尖加工用可调式螺旋钻架结构

项目分类:工装 发布时间:2022-01-04 ID:486064
  • 钻头削尖加工用可调式螺旋钻架结构
  • 钻头削尖加工用可调式螺旋钻架结构
  • 钻头削尖加工用可调式螺旋钻架结构
  • 钻头削尖加工用可调式螺旋钻架结构

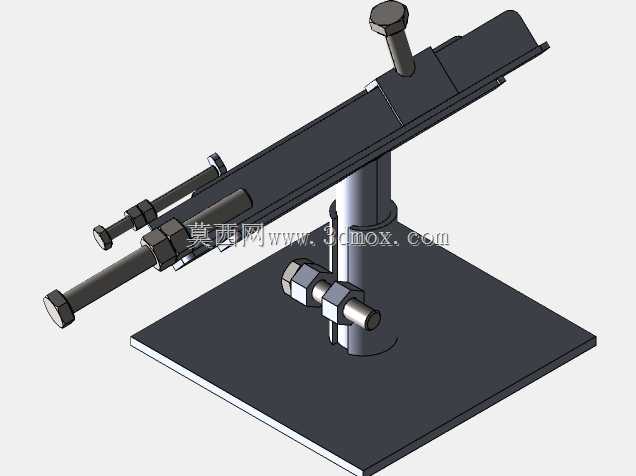

  在金属切削刀具修磨、小型机加工车间的钻头预处理工序中,这类螺旋进给式钻架是钻头削尖作业里的核心定位工装,主要适配台式砂轮机、小型工具磨床的配套装夹需求,解决手工握持钻头磨削时角度偏差、刃口对称度差、磨削进给量不稳定的常见问题。从结构布局来看,整套装置采用底板作为安装基准,底板为平整矩形结构,可通过T型槽螺栓、压板直接固定在磨床工作台或者砂轮机旁的辅助台面上,安装时需保证钻架进给方向与砂轮工作面的夹角匹配钻头锋角的修磨要求,常规适配118度标准麻花钻的修磨角度,也可通过支架的俯仰调节结构适配不同锋角的非标钻头加工。

  核心的装夹滑道采用长条形槽式结构,内部设置螺旋进给传动副,转动尾部的星形把手即可带动滑道内的滑块做平稳的直线进给运动,滑块上配备可调节的钻头夹套,能够装夹不同直径规格的直柄、锥柄钻头,夹套的同轴度公差控制在0.02mm以内,避免钻头进给过程中出现偏摆,保证磨削后两主切削刃的长度差、角度差符合刀具使用标准。滑道与底部支撑立柱之间采用铰接式连接结构,配合侧面的锁紧旋钮,可以快速调整滑道的倾斜角度,角度调节范围覆盖0到45度,既能够满足钻头主切削刃的削尖需求,也可调整角度完成钻头横刃修磨、后角修磨的辅助定位。

  支撑立柱采用分段式套接结构,可通过侧面的锁紧螺栓调整整体装夹高度,适配不同规格磨床、砂轮机的工作面高度差,调整范围在80mm到150mm之间,能够覆盖多数小型工具修磨设备的安装高度要求。滑道两端设置有限位挡块,可根据钻头的磨削长度预设进给行程,避免进给过量导致砂轮碰撞夹套或者钻头报废,挡块采用快拆式螺栓固定,调整位置时无需额外工具即可完成操作,适配批量修磨作业时的快速参数切换需求。

  从实际使用场景来看,这类钻架除了用于机械加工车间的钻头日常修磨,也可在五金工具生产企业的钻头成品刃磨工序中作为辅助工装使用,相比专用的钻头磨床,这类结构的钻架成本更低,调整灵活,能够适配小批量多规格的钻头修磨需求,操作门槛较低,普通机加工操作人员经过简单培训即可掌握角度调整、进给操作的要点。设计过程中重点考虑了操作的便捷性与结构刚性,所有受力部件均采用碳钢材质制作,滑道部分经过淬火处理提升表面耐磨性,长期往复进给使用不会出现明显的磨损间隙,保证进给精度的稳定性。底板的厚度设置为10mm,保证装夹后整体结构的稳定性,磨削过程中不会出现振动、位移的情况,夹套位置设置有避让缺口,避免磨削过程中夹套与砂轮发生干涉,同时在靠近砂轮的一端设置有可伸缩的防护挡板,阻挡磨削过程中飞溅的磨屑,提升操作安全性。

  整套结构的运动逻辑简单可靠,没有复杂的传动部件,日常维护仅需定期在螺旋进给副的位置涂抹润滑脂即可,故障率极低,适合生产现场的长期高频使用。在三维建模过程中,所有配合面的公差均按照机械加工工装的常规配合要求设置,铰接位置的间隙控制在0.01mm到0.03mm之间,既保证角度调整的顺畅性,也避免间隙过大导致装夹角度偏移,螺旋副的导程设置为2mm,转动把手时进给速度平稳,操作人员可以精准控制每次的磨削进给量,单次进给最小可控制在0.05mm以内,避免进给量过大导致钻头刃口退火或者砂轮崩损。
