螺旋压紧式管虎钳夹持工装结构

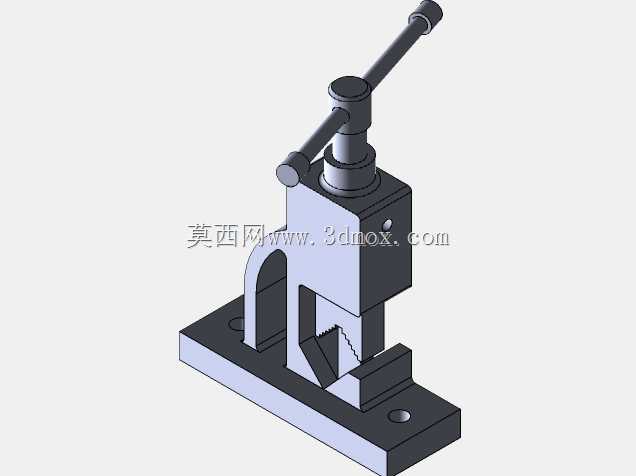

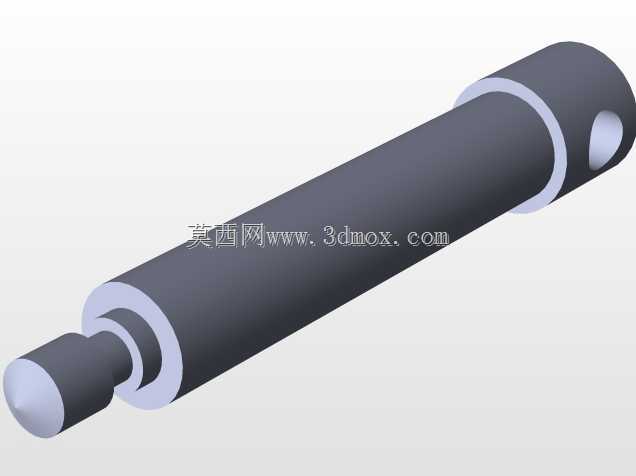

　　在管道安装、五金维修、小型零件切削加工场景中，管虎钳是工位上使用频率极高的夹持类工装，区别于普通平口钳的平面夹持结构，这款管虎钳专门针对圆管类工件的装夹需求做了结构适配，能在不损伤管材外壁的前提下提供足够的夹持摩擦力，避免工件在套丝、切割、打磨工序中出现打滑偏转。从结构布局来看，整套装置采用底座固定式设计，底部安装板预留两个沉头安装孔，可直接通过螺栓固定在钳工工作台台面，安装孔的中心距按照常规钳工台的预留孔位做了适配，安装后整体重心落在安装板几何中心范围内，即使承受较大的压紧力也不会出现倾覆问题。压紧执行部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，长时间承受交变载荷也不会出现滑牙问题，

　　操作手柄采用贯穿式直杆设计，操作人员可以根据所需压紧力的大小调整握持位置，需要大夹紧力时握持手柄远端，借助力臂放大效应降低操作力度，微调夹持位置时握持手柄近端，能更精准控制压块的下行距离。钳口部分做了V型开口设计，V型面加工有细密的防滑齿纹，齿纹的深度控制在0.3mm以内，既能嵌入管材表面氧化层提供足够防滑力，又不会在薄壁管材表面留下过深的压痕，对于壁厚1mm以上的金属圆管、硬质塑料管材都能实现稳定装夹，V型开口的夹角设置为90度，可适配的管材直径覆盖范围从6mm到50mm，覆盖了日常维修、小管径管道施工的绝大多数装夹需求。固定钳身与活动压块之间设置有导向滑槽，滑槽的配合间隙控制在0.05mm以内，压块上下运动过程中不会出现偏摆，

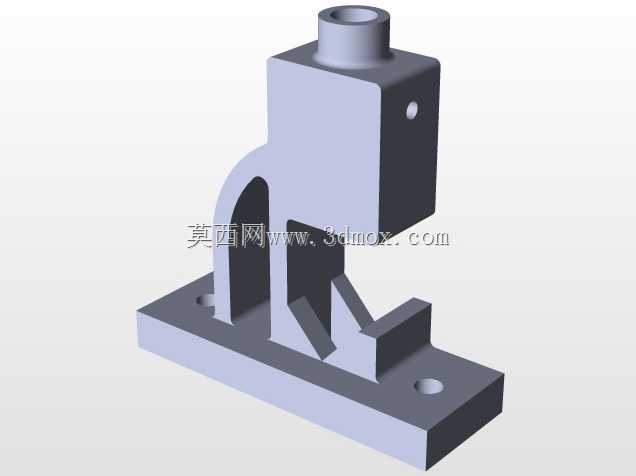

　　保证钳口上下对中，避免装夹时管材出现倾斜，影响后续加工精度。底座与钳身采用一体式铸造成型结构，整体刚性充足，承受敲击、扭转载荷时不会出现结构变形，钳身侧面预留的定位平面可作为小型工件的靠模基准，进行平面打磨、划线作业时可直接将工件抵靠在该平面上，拓展了工装的使用场景。从设计逻辑上，这套结构优先考虑了工位使用的耐用性，所有受力部件的壁厚都做了冗余设计，螺纹传动部分没有采用易损的塑料衬套，直接采用金属面配合，日常使用时仅需定期在螺纹表面涂抹润滑脂即可长期维持操作顺畅度，不需要频繁更换易损配件。操作流程上，装夹工件时先反向转动手柄抬起活动压块，将待加工管材放置在V型钳口内，调整管材伸出长度到合适位置后正向转动手柄，直到压块压紧管材表面，

　　再适当加力转动手柄1/4圈即可完成装夹，拆卸工件时仅需反向转动手柄松开压块就能直接取出工件，操作步骤简单，新入职的钳工不需要专门培训就能快速上手。在实际工位应用中，这类管虎钳除了承担管材装夹功能外，也可临时替代平口钳装夹小型方块类零件，完成钻孔、去毛刺等轻载荷作业，钳身表面做了氧化发黑处理，在车间潮湿环境下也不容易出现锈蚀，能适应加工车间的复杂工况。安装边界方面，整套装置固定到工作台后，手柄抬起至最高位置时的整体高度不超过280mm，手柄转动时的最大回转半径为160mm，安装时只要在工作台预留出对应半径的操作空间，就不会出现手柄转动时与周边工具、工位挡板干涉的问题，适配绝大多数常规尺寸的钳工工作台安装要求。
