城市公交盘式制动卡钳三维结构设计

　　城市公共交通场景下，车辆启停频次远高于普通家用乘用车，尤其在城区拥堵路段，每公里制动触发次数可达十次以上，制动系统的热稳定性、响应速度直接决定整车运营安全与乘客乘坐体验。这套盘式制动结构的设计，首先围绕公交车辆满载工况下的制动需求展开，区别于乘用车的浮动卡钳结构，该制动卡钳采用对置活塞布局，双侧制动块可同步压向制动盘，避免单侧受力带来的制动盘偏磨问题，适配公交车辆10-12米级车型的前桥载荷要求。

　　从实际使用场景出发，公交车辆日常运营中会频繁遭遇涉水、扬尘、路面碎屑等复杂工况，因此卡钳本体的密封结构做了针对性优化，活塞外侧设置多层防尘密封圈与防水挡圈，避免泥沙进入活塞腔导致卡滞，同时制动块的背板与摩擦片之间设置减震消音片，降低制动过程中的高频振动与异响，适配城市公交对低噪音运营的要求。制动盘采用通风式结构，内部设置径向散热风道，车辆行驶过程中气流可顺着风道带走制动产生的热量，避免连续制动下出现热衰退现象，匹配公交车辆频繁启停的热负荷特性。

　　设计过程中，首先确定安装边界尺寸，卡钳的安装孔位适配公交前桥的转向节安装面，中心孔与轮毂轴承的同轴度公差控制在0.02mm以内，避免装配后出现制动盘端面跳动超差导致的刹车抖动问题。制动盘的有效摩擦半径经过反复核算，在匹配整车制动力分配曲线的前提下，保证制动时轮边制动力矩满足满载工况下的制动距离要求，同时不会出现制动力过大导致的车轮抱死问题，可直接匹配常规的ABS防抱死系统轮速传感器安装位。

　　结构细节上，卡钳本体采用球墨铸铁材质铸造，内部油道做了等截面设计，保证双侧活塞的建压时间差控制在0.1s以内，制动响应速度更快，制动踏板的脚感一致性更好。制动块的摩擦片材料选用半金属基配方，兼顾摩擦系数稳定性与耐磨性能，正常运营工况下摩擦片更换周期可达到3万公里以上，降低公交运营的维保成本。卡钳上设置有磨损指示结构，当摩擦片磨损到极限厚度时，金属弹片会与制动盘接触发出尖锐提示音，提醒维保人员及时更换摩擦片，避免磨到制动盘造成额外损伤。

　　安装适配层面，该制动总成的轴向尺寸经过严格控制，可适配19.5英寸与22.5英寸的公交常用轮辋规格，不需要对轮辋内部空间做额外修改，转向时卡钳与轮辋、转向拉杆的最小间隙保持在15mm以上，避免极限转向工况下出现运动干涉。制动盘的连接螺栓采用10.9级高强度螺栓，拧紧力矩按照商用车标准设定，表面做达克罗防锈处理，应对冬季融雪剂、南方潮湿气候下的锈蚀问题，降低螺栓拆卸难度。放气螺钉设置在卡钳的最高位置，维保过程中可顺利排出制动管路内的空气，避免气阻导致的制动失效问题，放气螺钉外部设置橡胶防护帽，防止灰尘堵塞放气孔。

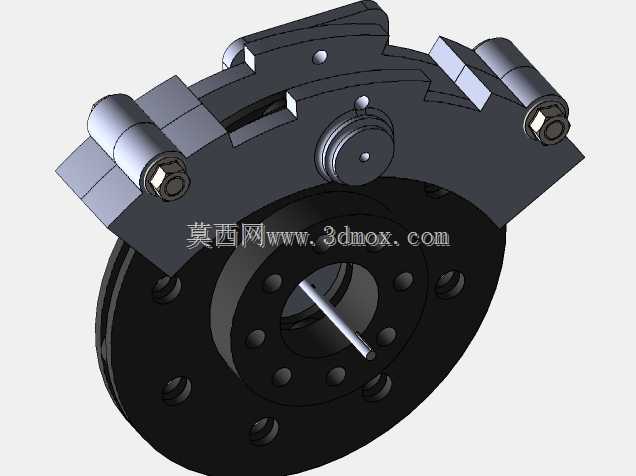

　　从结构建模的角度来看，该模型完整还原了卡钳本体、活塞、密封圈、制动块、制动盘、连接螺栓、消音片等全部零部件的装配关系，各零件之间的配合公差完全按照实际生产要求设定，可直接用于制动系统的运动仿真、受力分析，也可作为商用车制动系统教学、结构选型的参考模型。建模过程中对铸造圆角、拔模斜度等工艺特征做了完整保留，并非理想化的简化模型，可直接对接后续的铸造工艺、机加工工艺设计，减少二次建模的工作量。
