特种车铰接式连接支架结构设计

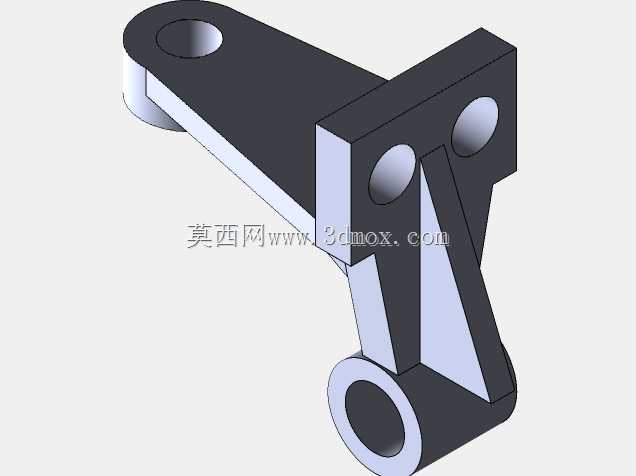

　　该构件属于特种作业车辆底盘与上装作业模块之间的核心连接承重件，主要应用在具备多节臂架、可折叠作业机构的特种车辆上，常见于高空作业车、应急救援破拆车、林区集材特种车等需要实现作业臂俯仰、折叠动作的连接部位，承担着传递作业载荷、限定机构运动轨迹、分散应力集中的核心作用。从结构形态来看，该支架采用一体化铸钢后机加工成型的主体结构，整体为空间异形桁架式布局，三个带衬套安装位的铰接孔分别对应三个不同的连接端：上端单耳铰接孔用于连接主作业臂的根部耳座，通过销轴实现臂架绕该点位的俯仰摆动，孔内预留的衬套安装槽可压装自润滑铜套，降低反复摆动过程中的销轴磨损，延长铰接副的维护周期；中部两个平行布置的双耳铰接孔用于连接液压油缸的缸筒端与活塞杆端，

　　其中一个孔位对接俯仰驱动油缸的固定端，另一个孔位对接锁止机构的连杆端，两个孔位的同轴度公差控制在0.02mm以内，避免油缸动作时出现偏载卡滞；下端的单耳铰接孔用于固定在车辆底盘的副车架安装座上，作为整个支架的固定支撑基点，孔端面设计有止口定位结构，安装时可与副车架上的定位凸台配合，保证安装位置的重复定位精度。设计过程中，首先根据特种车作业时的极限载荷工况完成受力仿真，针对臂架全伸、最大作业幅度下的倾覆力矩，对支架的受力薄弱点进行结构加强：在中部双耳与上下铰接端的连接部位，设计了三角形加强筋结构，筋板厚度根据应力云图的分布梯度做差异化处理，高应力区筋板厚度达到18mm，低应力区筋板厚度逐步过渡到8mm，

　　在保证整体结构强度满足3倍安全系数要求的前提下，尽可能降低构件自身重量，减少对车辆整备质量的占用。安装边界方面，该支架下端与副车架连接时，采用4颗10.9级M20高强度螺栓配合止口定位，安装面的平面度公差要求为0.1mm，避免安装后出现附加装配应力；上端与作业臂连接的铰接销轴直径为50mm，销轴端部采用开槽螺母配合开口销锁止，防止作业过程中销轴窜动脱出；中部油缸连接孔的销轴直径为35mm，孔端设计有防尘密封圈安装槽，可压装聚氨酯防尘圈，阻挡野外作业时的泥沙、粉尘进入铰接副内部，避免衬套出现异常磨粒磨损。实际使用过程中，该支架的运动轨迹完全匹配特种车作业臂的折叠收放需求，当臂架处于收车状态时，支架与臂架、油缸形成稳定的三角形锁止结构，

　　保证车辆行驶过程中臂架不会出现异常晃动；当臂架展开作业时，支架作为固定支撑基点，油缸推动臂架绕上端铰接点摆动，整个过程中支架承受的拉压载荷、弯曲载荷通过加强筋结构均匀分散到各个连接端，不会出现局部应力过载导致的构件变形或断裂。针对特种车经常在野外复杂路况、恶劣作业环境下使用的特点，该支架的外表面全部做抛丸除锈后喷环氧富锌底漆加聚氨酯面漆处理，漆膜厚度不小于80μm，具备良好的耐锈蚀、耐冲击性能，可适应-40℃到60℃的环境温度范围，满足不同地域、不同气候条件下的特种车作业需求。结构细节上，所有铰接孔的孔口都做了1×45°的倒角处理，既方便压装衬套、穿装销轴的装配操作，也能去除孔口的机加工毛刺，避免装配时毛刺脱落进入铰接副内部造成磨损；所有棱边都做了R2-R5的圆角过渡，减少应力集中点的同时，也避免装配和维护过程中尖锐棱边划伤操作人员。
