公交车辆车载导航终端结构设计

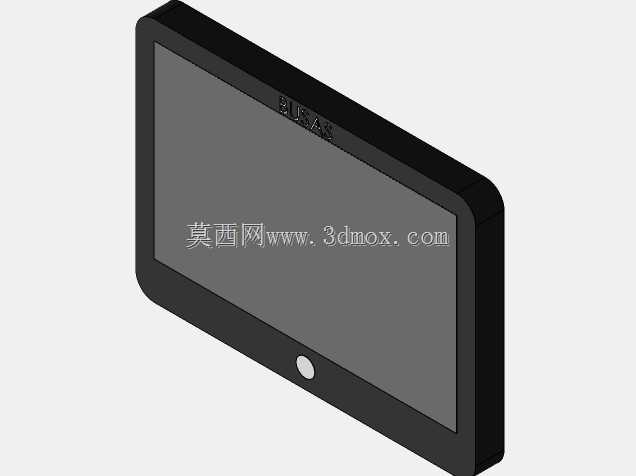

　　城市公共交通场景下的车载导航终端，核心服务于公交运营线路的路径引导、站点提示与运营调度信息展示，安装位置通常选定在驾驶台右侧不遮挡驾驶员前方视野、同时便于余光快速扫读的区域，避免对常规驾驶操作形成干涉。整套终端采用分体承托式结构，上部为显示交互主体，下部为固定安装底座，两者通过可调节角度的连接结构衔接，适配不同身高、驾驶坐姿的公交驾驶员的视线角度需求，减少长时间查看导航信息产生的视觉疲劳。显示部分采用宽屏矩形面板设计，边框做了圆弧过渡处理，避免车辆行驶颠簸过程中尖锐边角对驾乘人员造成磕碰伤害，面板正面下方设置单枚实体操作按键，可实现快速返回主界面、一键唤醒等高频操作，相比全触控交互更适合公交运营场景下驾驶员的盲操作需求，

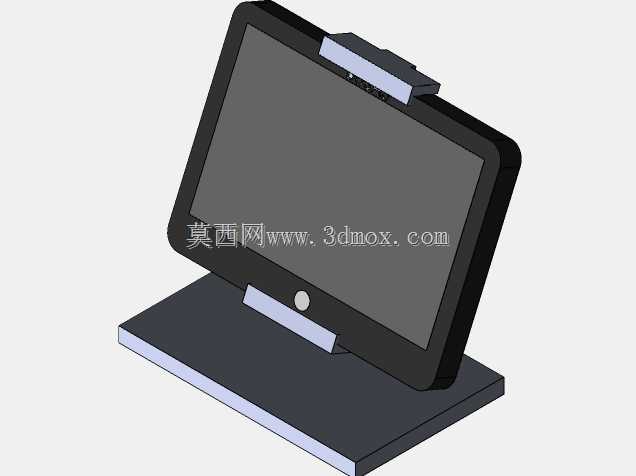

　　降低行车过程中的操作分心风险。上部显示模块的顶部预留了扩展安装位，可根据不同车型的配置需求加装光敏传感器、前置补光或者近距离识别模块，无需重新开模调整主体壳体结构，提升整套结构的适配通用性。下部底座采用大接触面积的平板式设计，安装时可通过粘接或者螺栓固定的方式与公交驾驶台台面牢固结合，底座与显示模块之间的连接支撑结构做了加厚处理，可承受公交车辆启停、转弯、经过颠簸路段时产生的持续振动载荷，避免长期使用后出现连接松动、屏幕晃动偏移的问题。结构设计阶段充分考虑了车载环境的使用边界，整体外轮廓无突出的易剐蹭结构，所有连接缝隙做了错位防呆设计，可阻挡日常行车过程中落入的灰尘、驾乘人员不慎泼洒的少量液体进入设备内部，

　　提升复杂车载环境下的运行可靠性。角度调节结构设置了多档位阻尼限位，调整到合适视角后可保持位置稳定，不会因车辆振动自行下滑偏移，调节阻尼力度经过适配，驾驶员单手即可完成角度调整，无需额外操作锁止机构，适配公交运营过程中快节奏的使用需求。设备整体的安装边界充分考虑了现有公交驾驶台的预留安装空间，底座尺寸控制在常规驾驶台空闲区域的尺寸范围内，不会挤占驾驶台面上的其他操作按键、票据存放区域的空间，显示屏幕的尺寸选定兼顾了信息展示容量与安装空间限制，可同时展示导航路径、站点距离、调度提示等多列信息，同时不会因屏幕尺寸过大遮挡驾驶员观察右侧后视镜、前侧方路况的视线。结构选材上，壳体部分采用具备一定抗冲击性能的工程塑料材质，

　　兼顾结构强度与整机重量控制，底座部分可根据安装需求选择配重结构或者刚性固定结构，适配不同车型驾驶台的安装条件，连接部位的受力位置做了局部加厚与筋位加强，应对车载场景下的长期交变载荷，避免出现结构断裂、连接失效的问题。整套结构的走线空间预留于连接支撑结构与底座的内部，供电与信号传输线路可从底座下方引出，沿驾驶台内饰缝隙隐藏布线，避免明线外露影响驾驶舱整洁度，同时减少线路被剐蹭、拉扯导致的接触不良故障。
