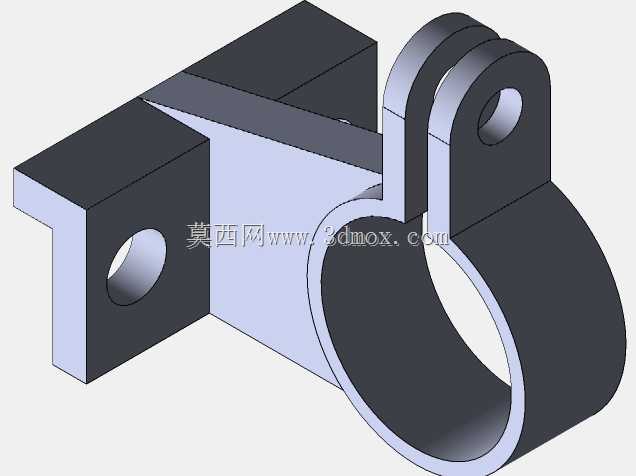

带安装座的环形抱紧式管路固定管夹

　　在流体输送管路布设、小型机电设备内部走线、气动液压系统管线排布场景中，这类带一体式安装座的环形抱紧管夹是十分常用的固定连接件，区别于传统的分体式双螺栓管夹，该结构将安装固定基座与抱紧环做了一体化结构设计，减少了装配时的零件对齐工序，也降低了多零件组合带来的累积装配误差。从实际使用场景来看，这类管夹常应用在小型动力设备的燃油管路固定、车间压缩空气支管路的墙面/架体固定、自动化设备内部气动软管的走线排布中，也可用于小直径电缆线束的径向固定，避免管线在设备运行振动过程中出现移位、磨损、接口松脱的问题。

　　从功能特性上看，该管夹的环形抱紧段为开口式结构，开口处延伸出带通孔的双耳结构，通过单根螺栓锁紧即可实现对管体的径向抱紧，相比双螺栓锁紧的管夹，仅需操作一侧紧固件即可完成装拆，在管线密集、操作空间狭小的设备内部布设场景中，能大幅降低装配和后期维护的操作难度。与抱紧环相连的安装基座为方块式结构，基座上开设有两个沉头安装孔，可通过螺栓将整个管夹固定在设备机架、墙面安装板、设备壳体的预设安装位上，沉头孔的设计可避免安装螺栓头部突出基座平面，防止突出的螺栓头剐蹭周边管线或操作人员，也能让管夹安装后与固定面完全贴合，提升安装后的结构稳定性。

　　从设计思路层面分析，该结构在建模时首先需要确定适配的管体外径，以此确定抱紧环的内孔直径，抱紧环的壁厚根据夹持管线的重量、设备运行的振动量级做匹配，常规小直径轻型管线应用场景下，壁厚取值在2-4mm即可满足结构强度要求，若应用在振动较强的动力设备上，可适当增加壁厚并在抱紧环内侧增设防滑纹路或橡胶衬垫槽，提升抱紧摩擦力避免管线滑脱。安装基座的尺寸需要匹配安装孔的规格，常规M4或M5安装螺栓对应的沉头孔，基座的长宽尺寸控制在15-20mm区间即可，既保证安装面的接触面积足够，又不会占用过多的安装空间。基座与抱紧环的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在长期受振动载荷的场景下，能有效降低连接位置断裂的风险。

　　从安装边界尺寸来看，该管夹的整体外轮廓在三个轴向的尺寸都较为紧凑，抱紧环的轴向宽度（沿管线走向的尺寸）通常为管体外径的0.8-1.2倍，过窄会导致夹持时管线局部受力过大出现压痕，过宽则会增加不必要的材料占用和安装空间。安装基座的厚度与抱紧环的壁厚保持一致或略厚，保证安装螺栓锁紧时基座不会出现变形。安装孔的中心距根据基座尺寸做匹配，两个安装孔对称分布在抱紧环的两侧，保证安装后管夹的受力均匀，不会出现单侧受力倾斜的问题。在实际建模过程中，需要注意开口双耳处的螺栓孔与抱紧环内孔的位置关系，螺栓孔的中心需要略高于抱紧环的中心平面，保证螺栓锁紧时抱紧环的开口能均匀收合，对管体形成均匀的抱紧力，避免出现单侧抱紧力过大导致管线被夹扁的问题。另外，整个零件的所有棱边都做了小尺寸的倒角处理，去除加工毛刺，避免装配时划伤操作人员或管线外壁，这也是五金类紧固件设计中容易被忽略但十分必要的细节处理。在不同的应用场景下，该结构可根据实际需求调整尺寸参数，比如适配大直径管线时可增加抱紧环的宽度和壁厚，安装基座也可根据安装面的形状调整为菱形或带定位柱的结构，适配不同的安装需求。
