弯柄防滑拔钉钳三维结构设计

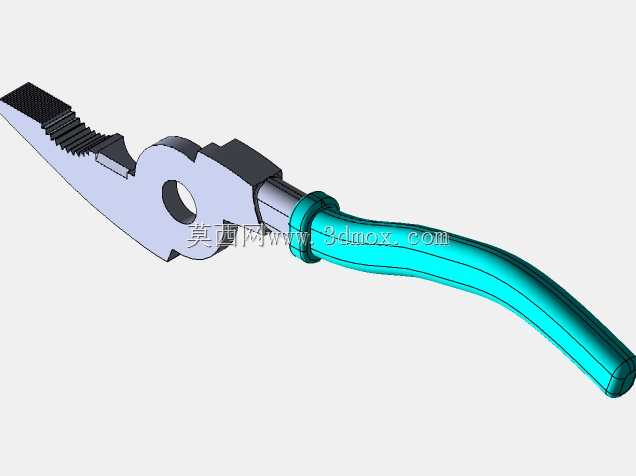

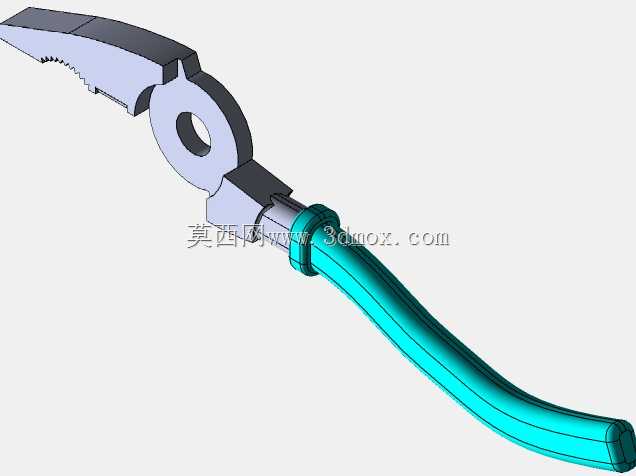

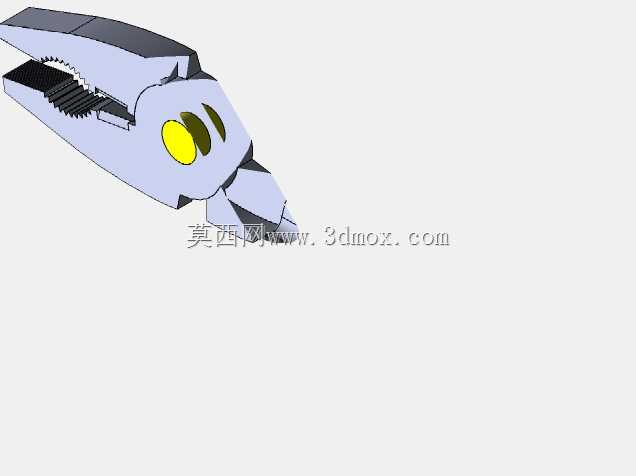

　　这款弯柄结构的拔钉钳，是面向建筑装修、木工作业、设备维保场景开发的手动夹持作业工具，核心用途是完成嵌入木质构件、金属型材、墙体基层内的断钉、残钉、弯钉的拔出作业，同时可兼顾薄金属片剪切、线材弯折、小型零件夹持等辅助作业需求，在现场施工、旧件拆解、工位维修等场景中能大幅降低徒手拔钉的操作难度，减少作业过程中对基层构件的额外损伤。从功能特性来看，钳头工作端做了差异化的齿形设计，靠近钳口转轴的位置设置了细密的锯齿夹持面，可在夹持小尺寸钉帽、光滑杆件时提供足够的静摩擦力，避免施力过程中工件滑脱；钳头前端延伸出带弧度的拔钉卡口，卡口内侧做了阶梯式的咬合齿，作业时可将钉帽卡入卡口间隙，以钳头中部的圆形凸台作为杠杆支点，

　　通过握持手柄施力即可撬动钉子向外脱出，相比普通平口钳，拔钉作业的力臂设计更合理，相同握持力下能获得更大的撬动力矩。手柄部分采用了符合人体工学的弯曲造型，整体握持段做了等直径的圆弧过渡，表面包覆的防滑结构可在沾有少量油污、木屑的工况下保持稳定握持，手柄尾部做了圆弧收边，避免长时间大力握持时硌伤手掌；钳身中部的转轴采用了沉孔式的铆接结构，转轴孔与铆接轴的配合间隙控制在合理范围，既保证钳头开合动作顺畅无卡滞，又不会出现钳头左右晃动的旷量，长期反复施力作业也不会出现转轴松动的问题。从设计思路层面，这款拔钉钳在建模阶段优先考虑了手动工具的受力合理性，首先确定钳头拔钉支点的位置，将支点设置在靠近钳头工作端1/3总长度的位置，

　　平衡拔钉时的撬动力矩与手柄开合行程，避免力臂过长导致钳头形变、或是力臂过短导致操作费力；钳头部分的材质选用高强度碳素结构钢，建模时对钳头的受力薄弱位置做了加厚处理，尤其是拔钉卡口与转轴连接的区域，通过圆弧过渡减少应力集中，保证大力撬钉时不会出现钳头断裂、卡口崩缺的问题。外形尺寸方面，整钳总长度控制在250mm左右，属于单手可操作的中型手动工具尺寸，钳头最大开合角度为45度，可适配直径1mm到6mm的常规圆钉、自攻钉、钢钉的拔取需求；手柄握持段的直径为28mm，适配成年男性手掌的握持尺寸，作业时手掌可完全包裹手柄段，施力过程中力的传递更均匀。安装边界层面，这款工具属于独立手持作业工具，无需额外配套安装基座或是动力源，

　　作业时仅需保证操作空间内有足够的手柄摆动空间即可，在狭窄的设备缝隙、墙体夹角位置作业时，弯柄结构可避开部分凸起的障碍物，相比直柄钳子能适配更多受限空间的作业需求。建模过程中对钳身的各个配合面做了公差匹配，钳头咬合面的平面度控制在0.1mm以内，保证闭合时钳口无明显错位间隙，转轴铆接后的转动阻尼均匀，开合全程无卡顿点；手柄的包覆层与金属钳柄的连接位置做了止退结构设计，长期握持施力时包覆层不会相对于金属柄出现滑移、脱落的问题。在实际作业场景中，这款拔钉钳可替代羊角锤的拔钉功能，在不便挥锤的狭小空间内完成拔钉作业，同时钳口的剪切结构可剪断直径3mm以下的铁丝、铜丝等线材，在木工模板拆解、废旧电器拆解、线路改造等作业场景中可减少工具携带数量，提升单人作业的效率。
