在中低速重载的工业传动场景里,这类剖分式滑动轴承的应用覆盖范围极广,从矿山输送线的托辊支撑、中小型减速机的中间轴定位,到纺织机械的导辊固定、农业设备的传动轴承托,都能见到这类结构的身影。和滚动轴承相比,滑动轴承的径向承载冗余量更大,在存在冲击载荷的工况下,接触式的面支撑能更好地分散应力,避免滚动体点蚀、保持架碎裂这类常见失效问题,同时剖分结构的设计,让轴系的后期维护不需要拆卸整根传动轴、也不用挪动轴端连接的联轴器或者带轮,只需要拆开上盖就能更换轴瓦,大幅缩短设备停机维护的时间。

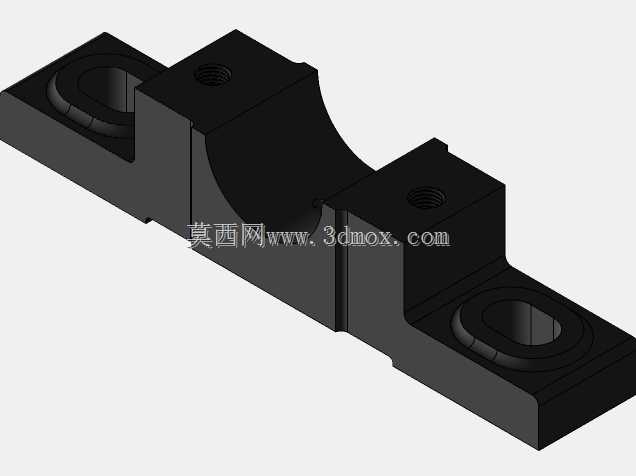

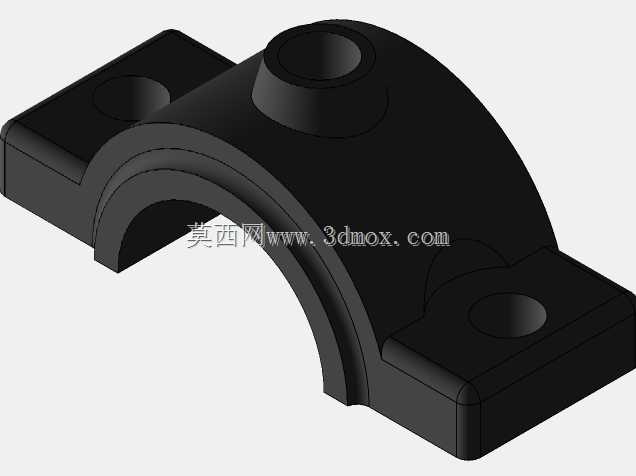

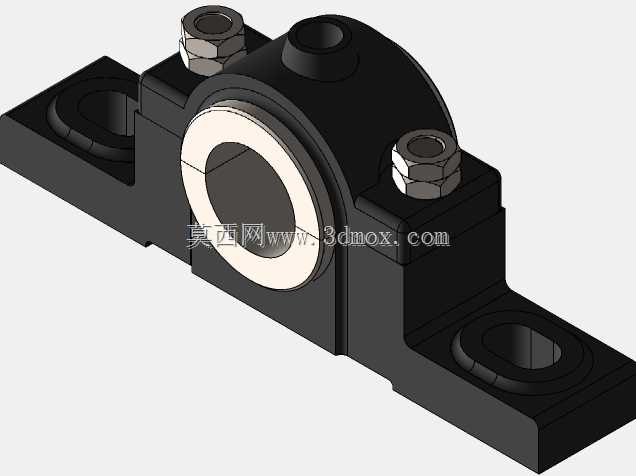

这套轴承组件采用上下对开的分体式基座结构,底座两侧延伸出带安装通孔的固定耳,安装孔采用长圆形沉孔设计,实际安装时可以允许一定的位置偏差,降低安装基面的加工精度要求,不需要在安装机架上反复配钻铰孔,适配不同加工精度的设备机架。基座的主体部分采用箱型加厚结构,轴瓦安装位的内壁做了精准的公差配合设计,保证轴瓦装入后不会出现径向转动或者轴向窜动,上下基座的结合面做了精铣加工,合装后贴合面间隙控制在0.02mm以内,避免运行过程中出现错位导致轴瓦偏磨。上盖顶部预留了注油孔,直通轴瓦的内表面油槽,运行时可以通过注油杯定期补充润滑脂,在轴瓦和转动轴之间形成稳定的油膜,降低摩擦系数,减少轴颈的磨损。
轴瓦部分采用双金属复合结构思路,外层为钢制基体保证结构强度,内层为减磨合金层,和轴颈接触的内表面加工有交叉分布的油槽,能让润滑脂在轴转动过程中均匀分布到整个接触面上,避免局部干磨。上下轴瓦的结合面处做了定位止口,合装时能自动对齐,不会出现径向错位。紧固部分采用两套六角头螺栓配合防松螺母,对称分布在轴承孔的两侧,拧紧时可以按照对角线顺序逐步施加扭矩,保证上盖和底座的压紧力均匀分布,避免单侧受力导致轴瓦抱轴或者间隙不均。
设计这类轴承结构的时候,首先要根据支撑轴的直径确定轴承内孔的基本尺寸,再结合实际工况的径向载荷大小核算基座的壁厚和螺栓的规格,保证在1.5倍额定载荷下结构不会出现塑性变形。安装边界的设计上,底座的安装孔中心距要匹配常用的设备机架安装尺寸,底座底面的平面度公差控制在0.05mm以内,保证安装后轴承的轴线和传动轴的轴线同轴度偏差在允许范围内,避免出现附加弯矩。轴承的整体宽度要和轴的支撑跨距匹配,过窄会导致支撑刚度不足,轴运行时出现挠曲变形,过宽则会增加不必要的材料成本和安装空间占用。
实际选型应用时,要注意这类滑动轴承适合的线速度不超过2m/s的工况,润滑周期根据运行环境的粉尘、温度情况调整,多粉尘环境下要在轴承两端加装密封毡圈,避免粉尘进入轴瓦和轴颈的配合面造成磨粒磨损。和整体式滑动轴承相比,这种剖分结构的装配难度更低,尤其是对于长轴、中间位置需要支撑的轴系,不需要从轴端穿入轴承,直接在安装位置扣合上下部分即可完成装配,在设备改造、旧设备维护更换场景下的适配性更强。结构建模过程中,所有配合面的公差都按照基孔制间隙配合设置,轴瓦和基座的配合采用H7/p6的过盈定位,轴瓦内孔和轴颈的配合采用H8/f7的间隙配合,保证运转时既能形成稳定油膜,又不会出现过大的径向跳动。
