该钣金支架属于小型传感元件的配套安装载体,整体采用1.5mm厚薄钢板经多道折弯、冲孔工序成型,结构紧凑,适配空间局促的设备内部安装场景。从实际使用维度看,这类支架常被嵌入自动化检测工位、小型实验装置、仪器仪表内部的传感单元固定位,用来承接光电类、接近类小型传感器,将元件稳定约束在指定检测高度与朝向,避免设备运行过程中的振动引发传感位置偏移,保障检测信号的稳定输出。

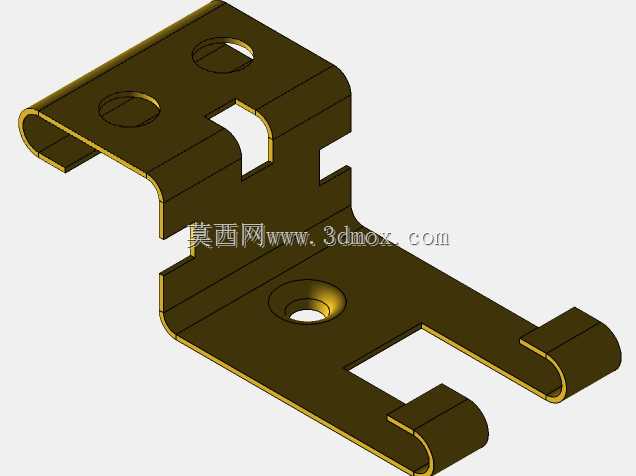

从结构功能上拆解,支架主体采用阶梯式多折边构型,不同折弯段分别承担不同作用:底部带开口槽的平直段为主要安装贴合面,可通过紧固件穿过槽位完成支架与设备基板的连接,长槽结构允许安装时在一定范围内调整支架的前后固定位置,补偿装配公差;中部立起的折弯段构成支撑主体,将上部安装面抬离安装基面,既避让基面下方的走线、凸起结构,也让传感元件获得合适的检测高度;上部平台开设的多个圆孔,分别对应传感器本体穿装、紧固件锁附的需求,不同孔径的孔位可适配不同规格的固定螺丝与传感元件外径,端部的小折边则起到限位与加强作用,避免薄板边缘剐蹭操作人员,同时提升支架端部的结构刚性。

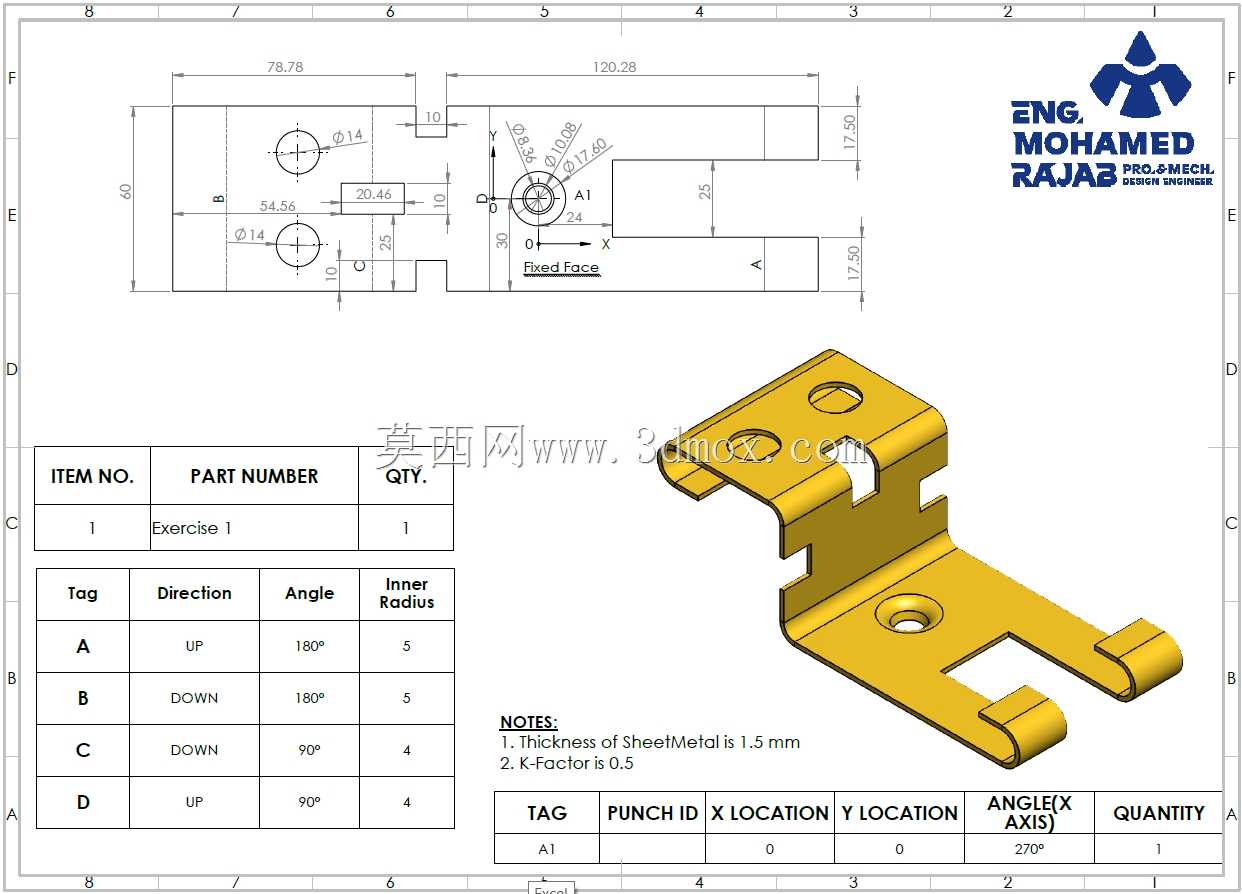

设计过程中,折弯参数的设定直接决定成品的成型精度,各道折弯分别匹配对应的内折弯半径,按照薄板折弯的中性层偏移规律设定K系数,能够保证展开下料后的坯料尺寸精准,折弯后各段的外形尺寸、孔位相对位置符合图纸要求。从图纸标注的安装边界来看,支架整体长宽尺寸控制在百余毫米范围内,整体高度较低,不会占用过多的设备内部竖向空间,各孔位的相对位置经过校准,安装后传感器的检测中心可与被测工位精准对齐。
这类钣金支架的结构设计充分兼顾了工艺性与实用性:所有折弯均采用常规直角折弯工艺,无需特殊成型模具,普通数控折弯设备即可完成加工;孔位均为标准圆孔,可通过数控冲床或激光切割一次性加工完成,生产效率高,适合批量加工。阶梯式的构型在有限的材料占用下实现了支撑高度调节、多位置固定、元件限位等多重功能,薄板材质自带的弹性也能在设备产生小幅振动时吸收部分冲击,降低振动传递到传感元件的强度,相较于实心机加工支座,在满足支撑强度要求的前提下大幅降低了自重与材料成本。在进行整机装配时,可先将传感器预固定在支架上部平台,再将支架整体通过底部槽位固定到设备基面上,后续维护时也可直接松开底部紧固件调整支架位置,无需拆解传感元件,装配与调校都十分便捷。
