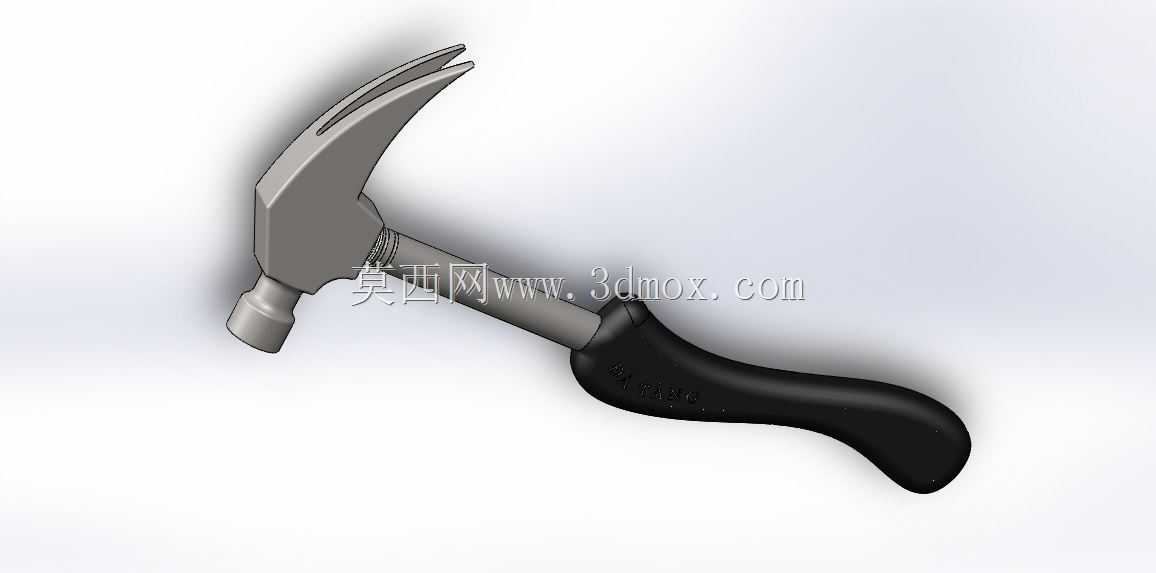

人体工学手柄羊角锤三维结构设计

　　这款羊角锤的三维结构设计，完全围绕日常家装维修、木工作业、现场装配等高频使用场景的实际痛点展开，没有多余的装饰性结构，每一处曲面和尺寸都经过实际使用场景的校验。从结构功能来看，锤头部分采用两端功能分区设计，一端为平整圆形敲击面，边缘做了微小的倒圆角处理，避免长期敲击后边缘崩边产生金属飞屑，敲击面的平面度控制在0.1mm以内，保证敲击钉子或者工件时受力均匀，不会出现打滑歪斜的情况；另一端为经典的V型羊角拔钉槽，槽口的开口角度经过反复调整，既能够适配不同直径的圆钉、水泥钉，也能在拔钉时形成足够的杠杆力臂，槽口边缘做了淬火硬化的结构预留，在三维建模时就对该区域的壁厚做了加厚处理，避免长期撬动拔钉时出现槽口变形、开裂的问题。锤头与手柄的连接部位，设计了带锥度的嵌入式安装孔，配合手柄端部的倒锥结构，装配后能够形成越敲越紧的自锁效果，不会出现使用过程中锤头松动脱落的安全隐患，连接区域还额外设计了一圈环形的应力释放槽，分散敲击时的冲击力，避免应力集中在连接端面导致手柄端部开裂。

　　手柄部分采用符合人体工学的曲面造型，整体根据人手握持时的掌型弧度做了凹凸贴合设计，握持区域的截面为椭圆形，相比圆形截面能够更好地传递扭矩，在拔钉撬动时不需要用太大的握力就能稳定控制锤身方向，手柄尾部做了微微膨大的挡边结构，防止手部出汗或者沾有油污时握持打滑脱手。手柄表面的防滑纹理在建模时采用了均匀的微凸颗粒设计，既不会因为纹理过深硌手，也能保证戴劳保手套操作时仍有足够的摩擦力。从尺寸边界来看，整锤的总长度控制在320mm左右，锤头部分的长度为130mm，敲击面直径为28mm，整体重量控制在500g上下，这个重量区间既能够保证敲击时有足够的冲击力，也不会因为过重导致长时间使用手臂酸胀，适合单人长时间手持作业。

　　在实际应用场景中，这款羊角锤可以覆盖木工作业中的钉装、拔钉，家装场景中的墙面挂件安装、线槽固定，设备装配过程中的轻量敲击校正，甚至户外露营时的地钉打拔等多种需求，相比一体式全钢锤，这种带复合材质手柄的结构能够有效过滤敲击时产生的反震力，降低长期使用对手腕关节的损伤。建模过程中对所有的配合面都做了公差预留，锤头安装孔的锥度与手柄端部的锥度配合公差控制在H7/k6的区间，既能够方便工厂压装装配，也能保证连接后的同轴度，避免使用时锤头偏摆。锤头部分的所有棱边都做了R0.5的倒角处理，没有尖锐的加工棱角，避免生产搬运过程中划伤操作人员，也能提升使用时的安全性。手柄的曲面造型在建模时通过多段曲率连续的样条曲线构建，没有突兀的折角，保证注塑或者包胶成型时能够顺利脱模，不会出现壁厚不均导致的缩痕问题，整体结构没有复杂的异形空腔，加工工艺性好，适合批量冲压、注塑生产，能够有效控制生产制造成本。
