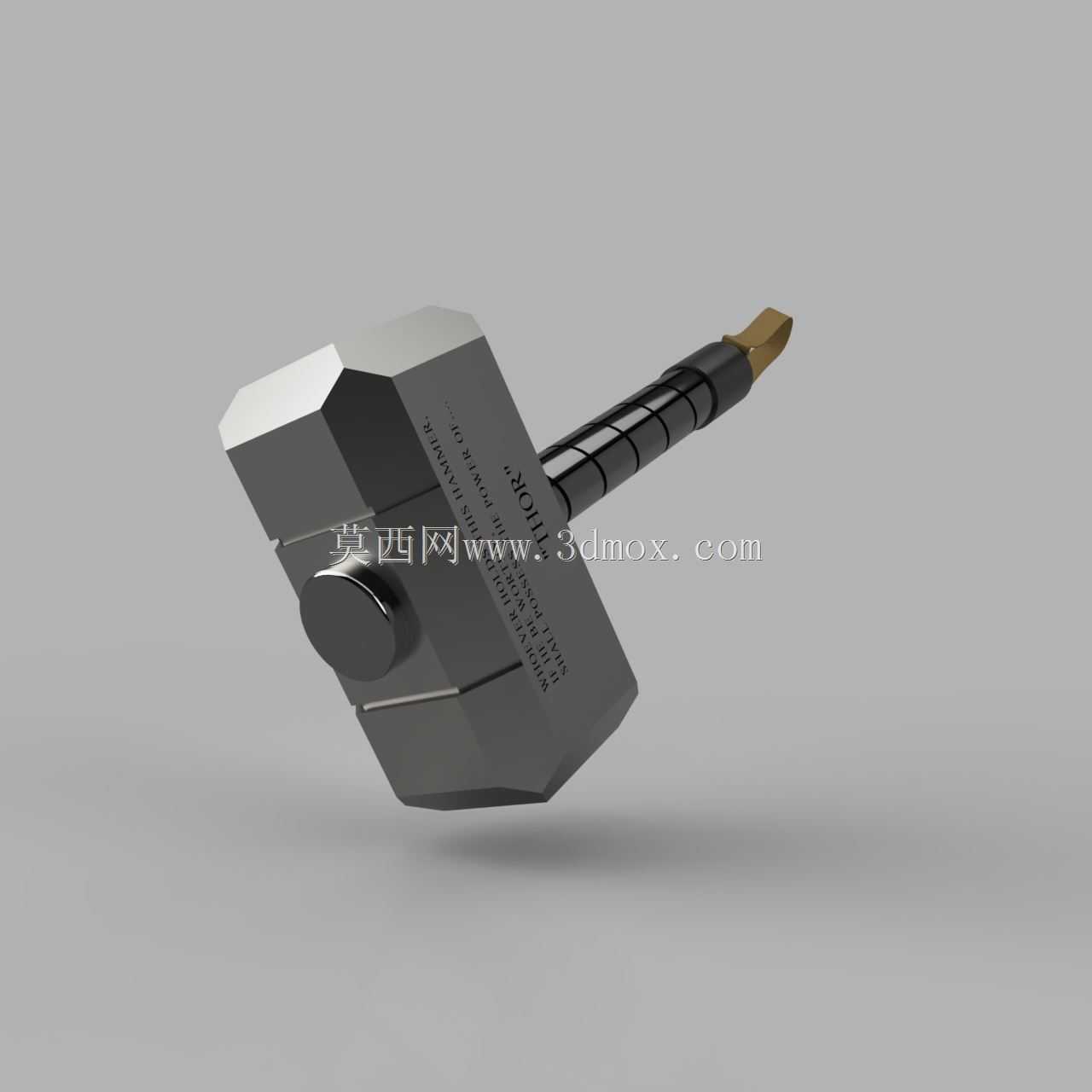

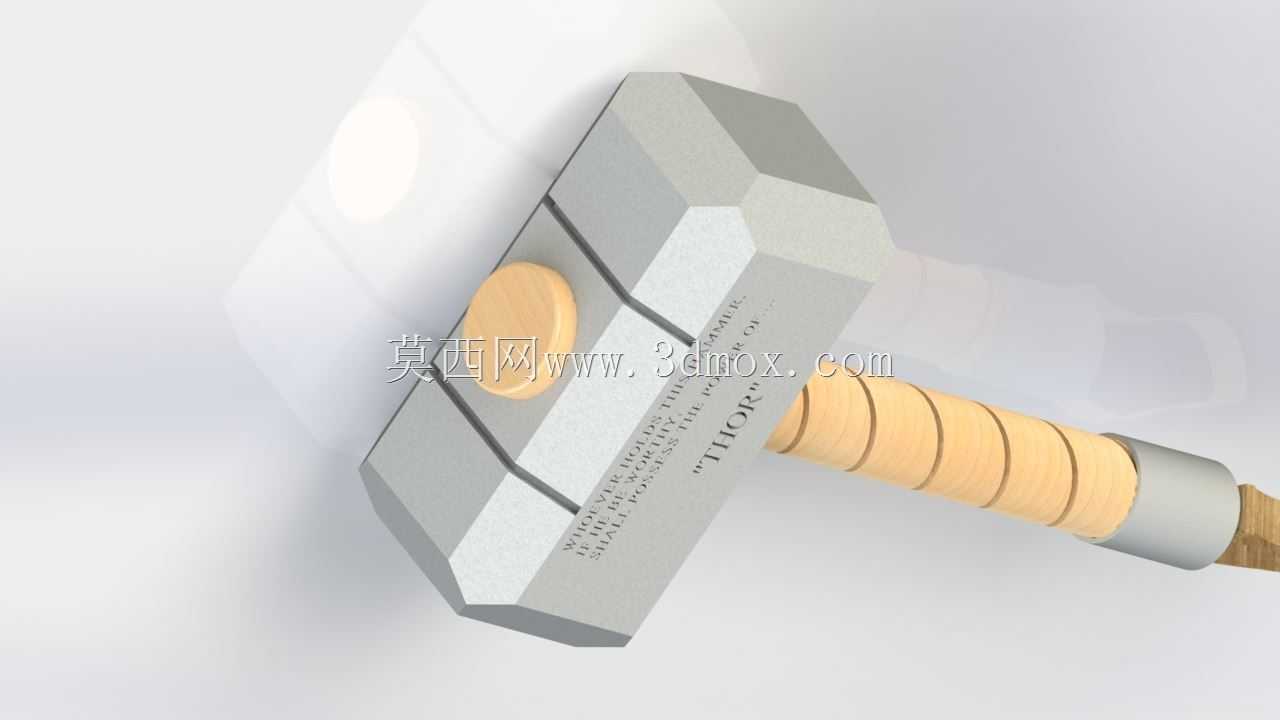

漫威主题雷神之锤影视道具结构设计

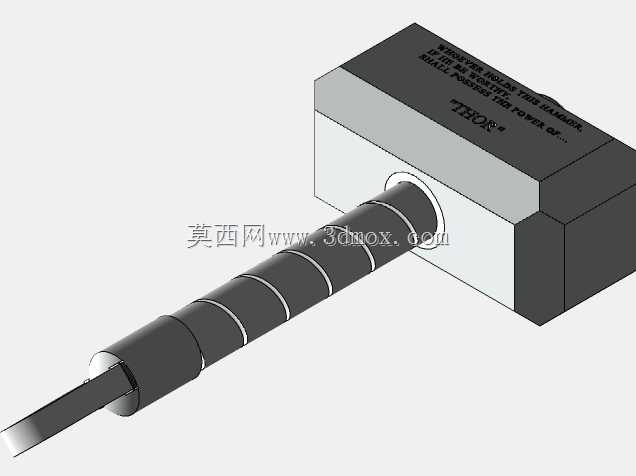

　　在影视道具制作与文创周边开发领域，这类主题手持道具的结构设计需要兼顾外观还原度与实际使用的握持手感，本次设计的雷神之锤结构，首先从实际使用场景出发，覆盖漫展cosplay手持展示、主题展馆陈列摆件、收藏级手办原型制作三类核心应用方向，不同场景下的结构强度要求存在明显差异，因此在建模阶段就做了分区域的壁厚与结构加强设计。从实际用途来看，作为手持类道具，首先要满足长时间握持无硌手问题，同时锤头部分需要控制整体重量，避免长时间持握造成腕部负载过大，针对陈列场景则预留了底部安装配重块的接口，可根据使用需求自行调整整体重心位置，保证摆放时的稳定性。功能特性层面，整个组件拆分了锤头主体、端部装饰盖、握柄、挂绳结构四个独立装配单元，

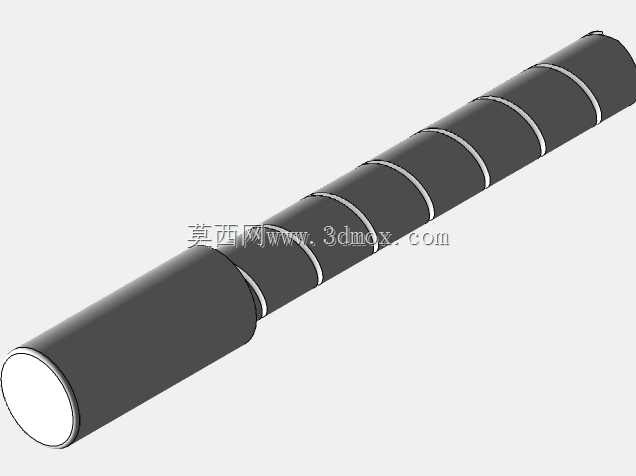

　　各单元之间采用止口定位加卡扣连接的方式，无需额外粘接即可完成组装，既方便后期做表面分色处理，也便于运输过程中拆分收纳减少磕碰损伤；握柄表面做了等距的环形防滑槽结构，槽深控制在1.2mm，既还原了原作的缠绕纹理质感，也能提升持握时的摩擦力，避免脱手；锤头侧面的三角挂绳结构做了圆角过渡处理，避免尖锐边角在使用过程中造成划伤，挂绳穿孔的内径预留了4mm空间，可适配不同材质的挂绳配件。设计思路上没有直接照搬影视画面的平面轮廓，而是先从人机工程角度确定握柄的直径与长度，握柄直径设置为32mm，符合成年男性手掌自然握持的尺寸范围，整体握柄长度控制在180mm，持握时手掌距离锤头端部预留20mm的安全间隙，避免挥动手臂时锤头边缘磕碰手部；

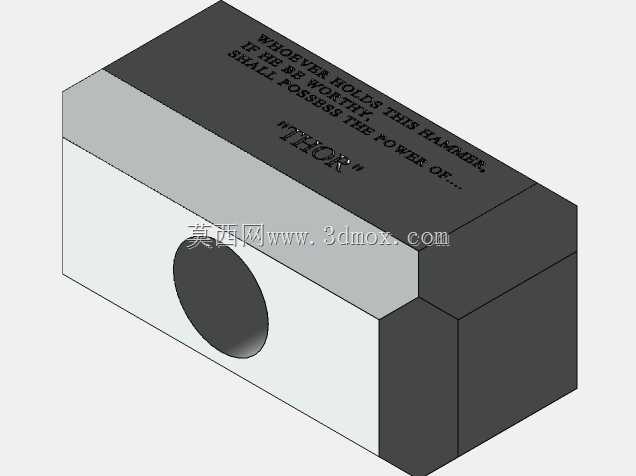

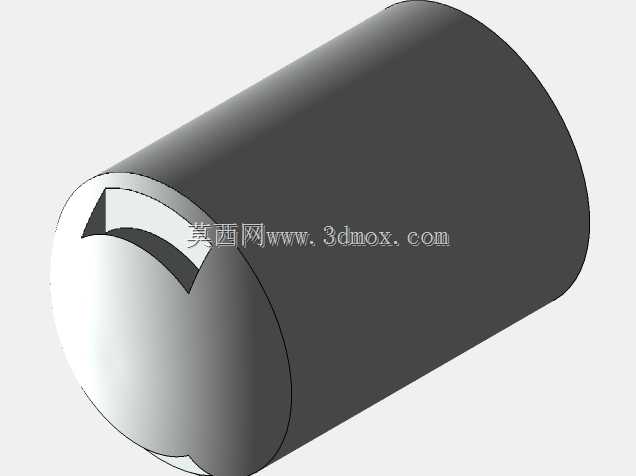

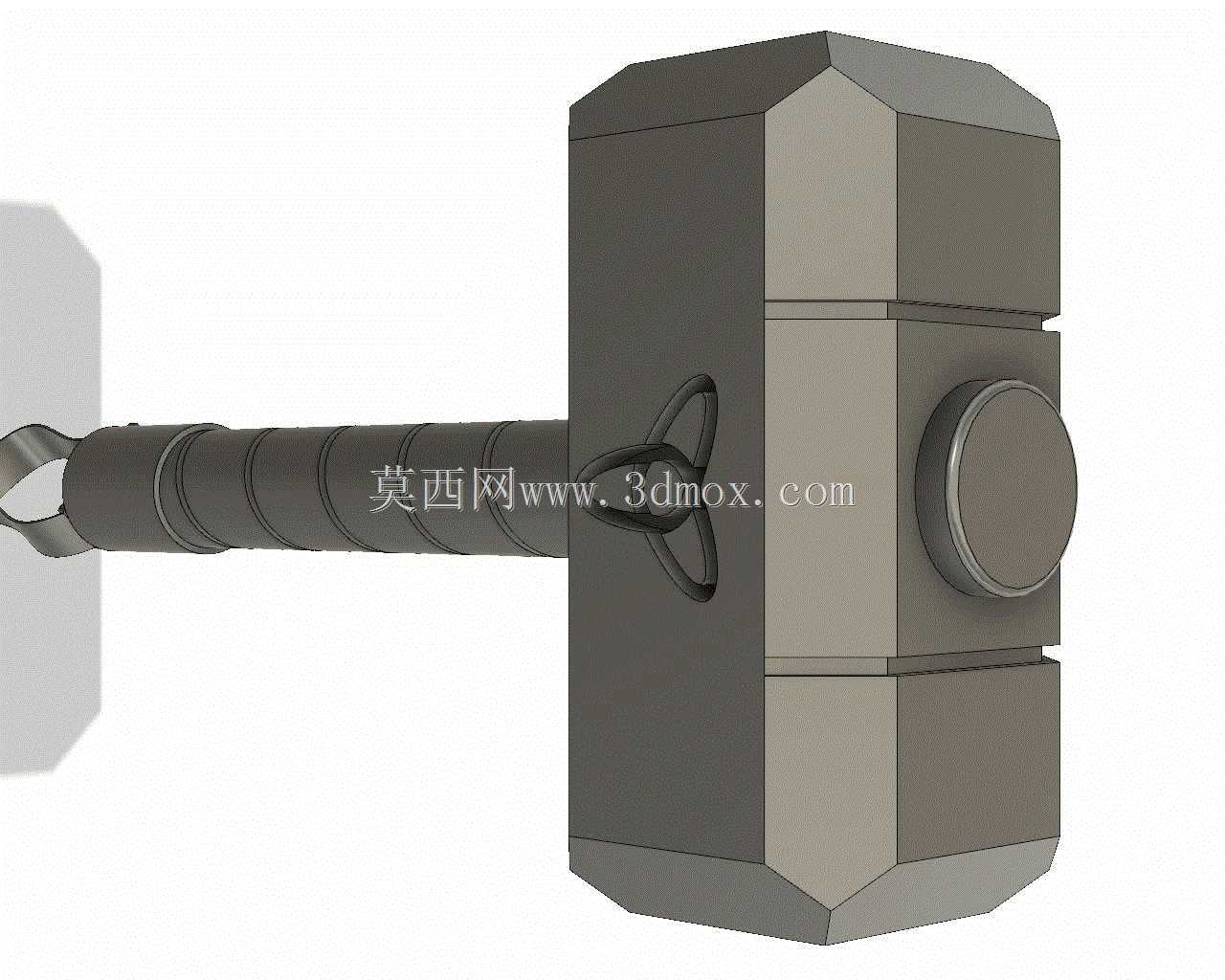

　　锤头部分采用八边形切角结构，而非规则的长方体，切角角度设置为15度，既还原了原作的金属块面质感，也能减少直角边的磕碰损伤概率，同时在视觉上弱化锤头的厚重感。外形尺寸与安装边界方面，锤头整体的长宽高尺寸分别为150mm、120mm、120mm，切角后的棱边做了R2mm的圆角处理，所有装配面的公差控制在0.2mm以内，保证组装后无明显缝隙；端部装饰盖采用过盈配合结构，嵌入锤头端部的深度为5mm，组装后与锤头外表面齐平，无突出台阶；挂绳结构与锤头侧面的安装面做了一体化设计，避免额外粘接带来的接缝问题，挂绳结构的突出高度控制在15mm以内，不会影响道具整体的摆放平稳性；整个模型的安装边界预留了后期表面处理的余量，所有外表面预留0.

　　3mm的喷漆层厚度空间，组装后不会因为漆面厚度导致装配卡滞。针对不同使用场景的适配性，结构设计时还考虑了3D打印制作的工艺可行性，所有结构的最小壁厚设置为2.5mm，无小于45度的悬空结构，打印时无需添加大量支撑即可完成制作，降低后期处理的工作量；如果用于金属铸造的小批量生产，所有转角位置都做了铸造圆角，避免应力集中导致的铸造缺陷，同时各拆分单元的拔模斜度统一设置为1度，方便开模脱模。在重心设计上，默认状态下整体重心位于握柄距离锤头60mm的位置，正好处于手掌持握的中心区域，持握时不会出现头重脚轻的下坠感，如果作为摆件使用，可在锤头内部的空腔位置添加铅块或者钢珠配重，将重心调整至锤头几何中心位置，放置在展示台时更加平稳，不会出现倾倒问题。握柄的环形槽结构没有采用尖锐的直角槽，而是做了R0.5mm的圆角过渡，一方面是避免3D打印时出现层纹堆积的毛刺，另一方面也能提升握持时的舒适度，不会因为棱角硌手影响长时间使用的体验；锤头表面的分模线位置特意设置在切角的棱边位置，后期打磨处理时可以顺着棱边操作，不会破坏表面的平整质感，也能减少打磨的工作量。
