手持喷枪手柄注塑模具结构设计

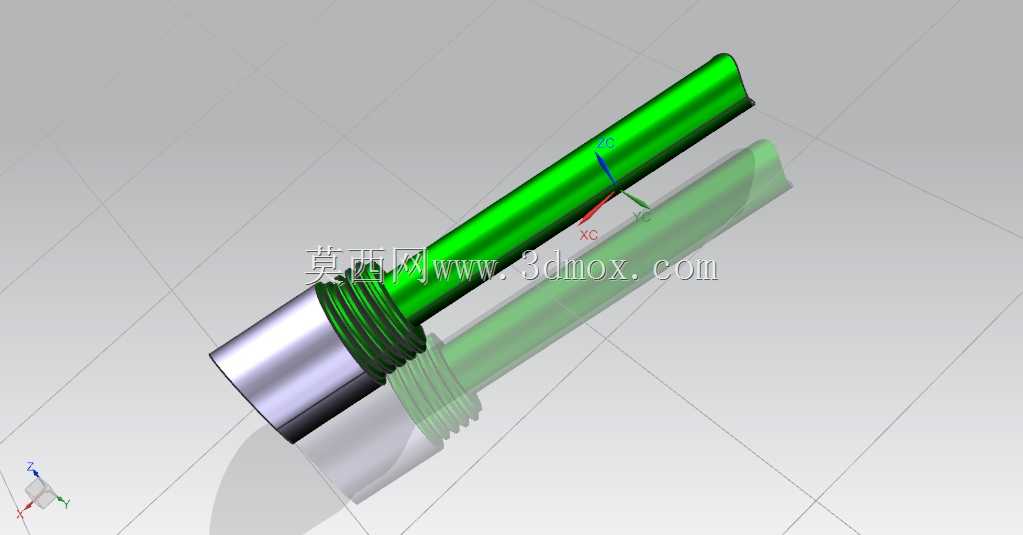

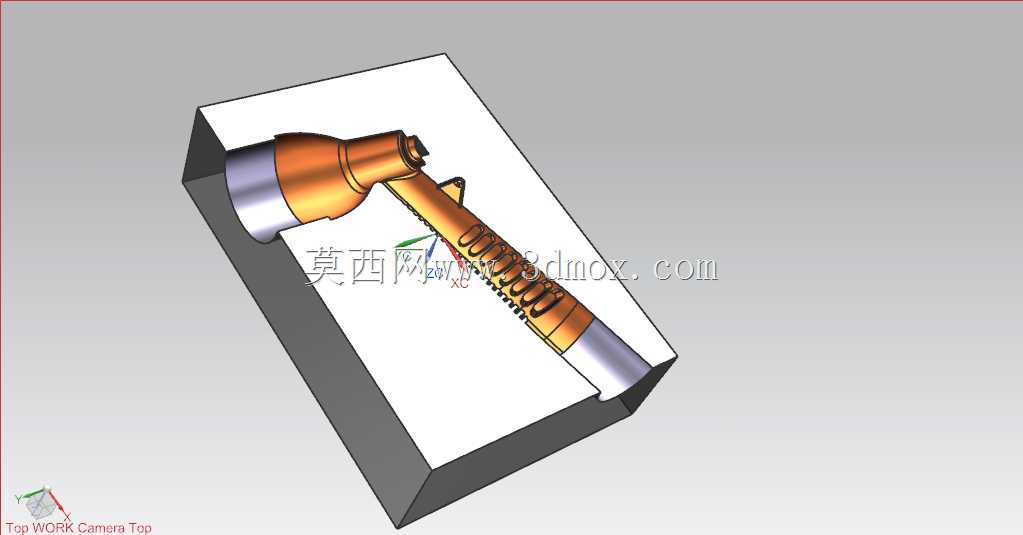

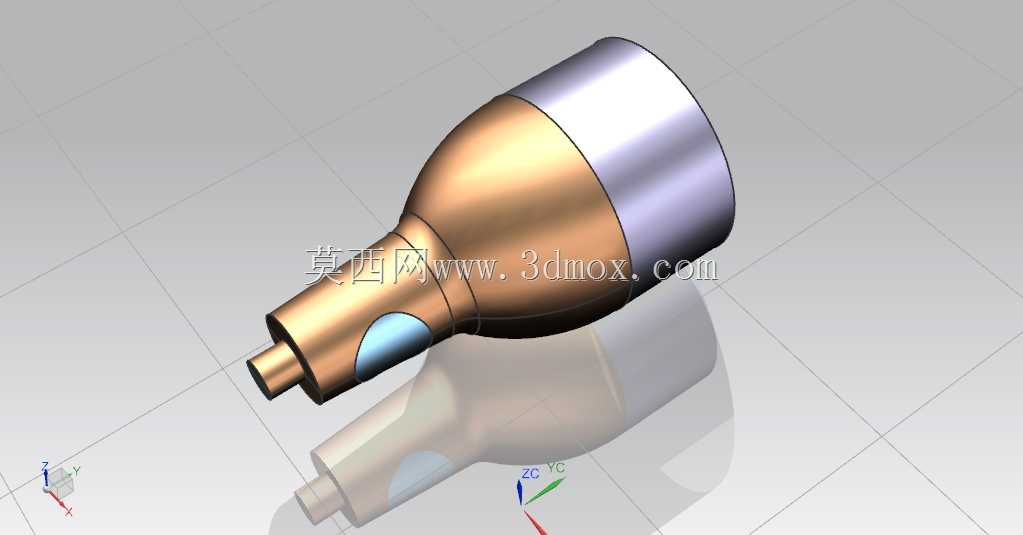

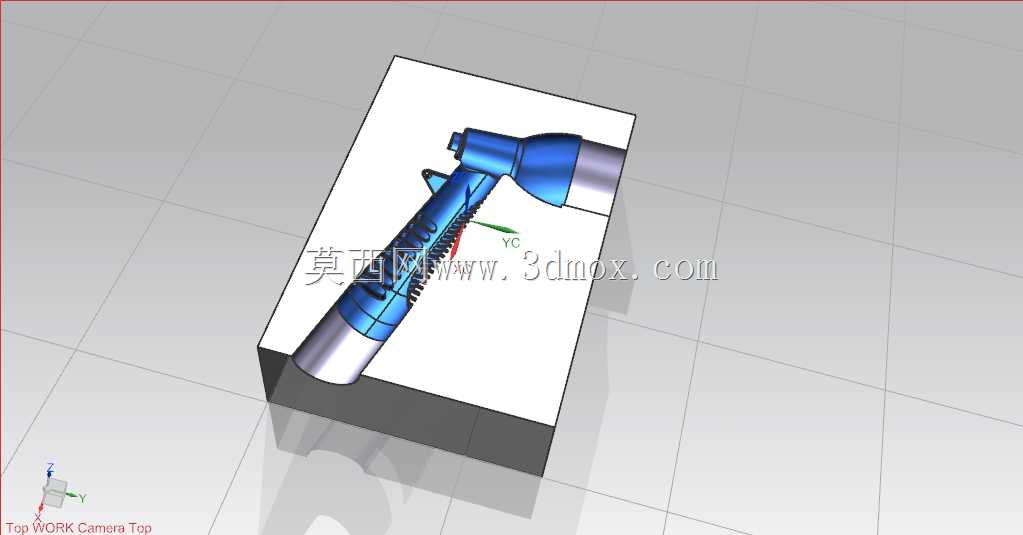

　　这套模具对应的成型制品是手持类喷涂工具的握持手柄部件，这类部件广泛应用于家装喷涂、工业涂装、小型园艺喷灌设备的终端操作端，日常作业中操作人员需要长时间持握完成喷涂作业，因此制品本身的曲面贴合度、结构强度、外观一致性都有较高要求，对应的模具设计也需要围绕这些实际使用需求展开。从模具的型腔布局来看，采用的是单型腔模仁结构，这主要是因为手柄制品本身带有不规则的曲面弯角结构，单型腔布局可以更好地控制注塑过程中的熔料填充流速，避免多型腔布局下容易出现的填充不均、局部飞边、熔接痕明显的问题，尤其手柄表面带有防滑纹理结构，单型腔的进胶点位可以更灵活地设置在制品非外观面的端部位置，减少进胶点残留对外观面的影响。在分型面的设计上，

　　这套模具顺着手柄的最大轮廓曲面做了延伸分型，分型线沿着手柄侧面的曲率自然过渡，没有出现生硬的折角结构，这样的设计一方面可以减少合模过程中分型面的错位磨损，另一方面也能让开模时制品的脱模阻力分布更均匀，避免曲面结构在脱模时出现顶白、拉伤的缺陷。考虑到手柄是中空类结构，模具内部设置了对应的斜顶与小型抽芯结构，用来成型手柄内部的装配卡扣与过线孔位，这些内部结构是后期装配喷枪气路组件、控制扳机的关键安装位，抽芯结构的行程设计刚好覆盖内部卡扣的倒扣深度，不会出现抽芯不足导致的制品卡模问题，同时斜顶的顶出角度控制在合理范围内，避免顶出过程中斜顶与制品内部结构发生干涉。从模仁的安装边界来看，整套模仁嵌入标准模架的深度符合常规注塑机的装模尺寸要求，

　　模仁四周预留了足够的冷却水路布置空间，冷却水路顺着手柄的曲面走向做了环绕式布局，进水与出水的温差可以控制在较小范围内，保证注塑成型周期内模温的均匀性，避免制品因为局部冷却不均出现翘曲变形，毕竟手柄的弯角结构如果出现翘曲，后期装配时会出现扳机卡滞、气路密封不严的问题。在进胶方式的选择上，采用的是侧浇口进胶，浇口位置设置在手柄与金属接头装配的端部位置，这个位置在制品最终装配后会被金属接头完全覆盖，不需要额外做浇口的打磨处理，能减少后续的工序成本。同时浇口的截面尺寸经过匹配计算，既可以保证熔料填充时的流速足够，不会出现冷料、缺胶的问题，也能在开模时让浇口与制品自动分离，减少人工修剪的工作量。这套模具的顶出结构采用了顶针与顶块结合的方式，

　　在手柄的平面受力区域布置圆形顶针，在曲面弧度较大的位置设置随形顶块，顶出时的受力点均匀分布在制品的非外观面上，不会在持握的外观区域留下顶出痕迹，保证制品成型后的外观质感。另外在排气结构的设计上，在手柄的末端曲面位置、内部卡扣的填充末端都设置了微型排气槽，排气槽的深度控制在不产生飞边的合理范围内，可以快速排出注塑过程中型腔内的空气，避免制品内部出现气泡、烧焦的缺陷，尤其是手柄的壁厚存在渐变过渡的区域，良好的排气能保证熔料在壁厚变化位置填充顺畅，不会出现局部缩痕。实际生产中，这套模具适配常规的卧式注塑机安装，模架的定位圈、浇口套尺寸都符合通用标准，不需要额外做改装就能直接上机生产，成型后的制品只需要经过简单的飞边修剪就可以进入后续的装配工序，能满足中小批量喷涂工具配件的生产需求，制品的尺寸精度可以满足后续与金属气路组件、控制扳机、密封件的装配公差要求，不会出现装配间隙过大或者过盈量超标导致的装配困难问题。
