多组件拼合式注塑成型模具结构

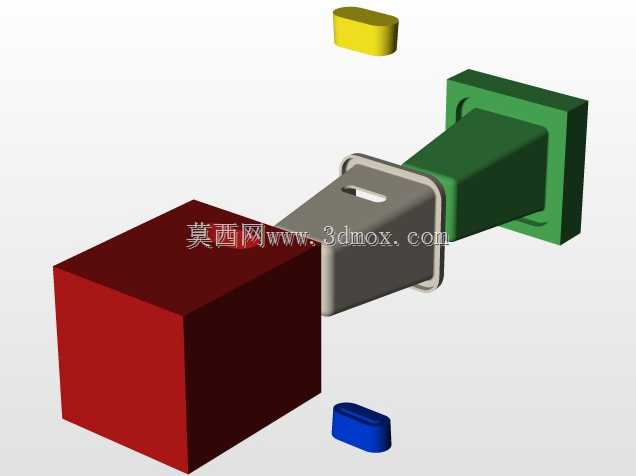

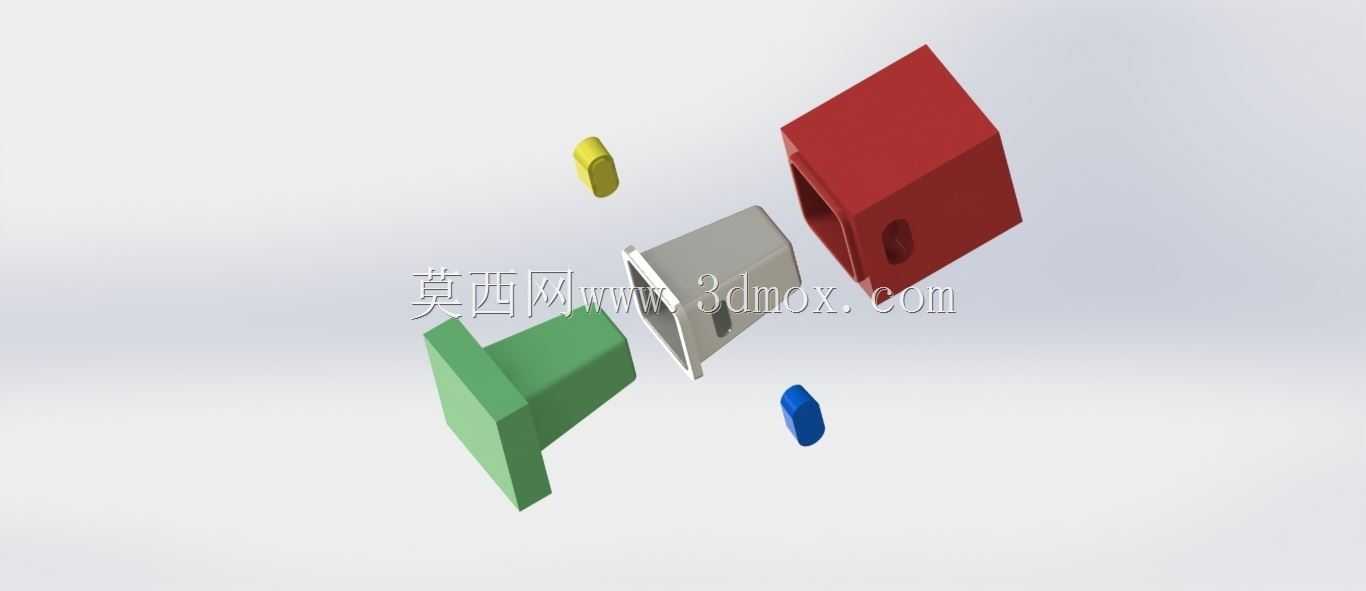

　　这套模具结构针对小型异形塑胶件的批量注塑生产场景设计，常见于消费电子小配件、日用塑胶卡扣类零件的生产环节，适配卧式注塑机的标准模架安装尺寸，可直接匹配常规射嘴位置与锁模力参数区间。从结构拆分状态能看到，整套模具采用分体式模腔设计，红色部分为定模框主体，承担成型过程中进胶、冷却流道的载体功能，内部加工有与产品外形完全贴合的凹模型腔，表面做了镜面抛光处理，减少注塑件脱模时的粘模风险，同时保证塑胶件外表面的光洁度要求。灰色部分为动模镶件，直接成型产品的内侧结构与倒扣特征，镶件采用独立拆分加工的方式，后续维护时若出现局部磨损，可单独更换镶件而无需报废整套模框，大幅降低生产过程中的维护成本。绿色部分为顶出机构的连接基座，

　　与注塑机的顶杆直接对接，开模后通过顶杆的直线推力，将成型完成的塑胶件从动模镶件上平稳顶出，顶出位置做了受力均衡排布，避免顶出过程中产品出现变形、顶白等外观缺陷。散落的黄、蓝两色小型零件为模具的定位导向销，分别安装在动定模的对应销孔内，合模过程中通过销与孔的精密配合，保证动定模合模时的同轴度误差控制在0.02mm以内，避免合模错位导致的产品飞边、壁厚不均等问题。设计过程中优先考虑了生产效率的提升，冷却水道在定模框内采用环绕式排布，距离型腔表面的距离保持均匀的12mm，保证注塑过程中型腔各区域温度一致，减少产品冷却不均导致的翘曲变形，缩短单模冷却周期。模腔的进料口采用侧浇口设计，位置选在产品非外观面的边缘处，

　　后续去除浇口时不会在产品可见面留下明显痕迹，浇口尺寸经过反复校核，既保证射胶过程中熔料的填充速度，又避免浇口过大导致的去浇口工作量增加。安装边界方面，整套模具的外形尺寸适配200吨级以内的卧式注塑机拉杆间距，模架厚度符合注塑机的最大最小模厚要求，无需额外加装垫板即可直接装夹使用，模具的开模行程预留了足够的取件空间，开模后动定模之间的距离可满足人工或机械手取件的操作需求。结构设计上还做了排气槽的预留，在型腔的合模分型面处加工有深度0.02mm的排气槽，可将射胶过程中型腔内的空气顺利排出，避免产品出现困气、烧焦、缺胶等成型缺陷。各拆分组件之间的配合公差采用H7/m6的过渡配合，既保证组件装配后的定位精度，又方便拆装维护，

　　长期生产过程中若出现飞边，可快速拆解检查分型面的贴合状态。这套结构的适用场景覆盖了大部分小型实心塑胶件的注塑生产，对于带简单倒扣的产品，无需额外设计复杂的抽芯结构，通过镶件的拆分即可实现顺利脱模，整体结构紧凑，加工难度适中，适合中小型模具厂的加工设备能力范围，生产过程中的调试难度较低，普通调机人员即可完成参数匹配，快速进入稳定量产状态。
