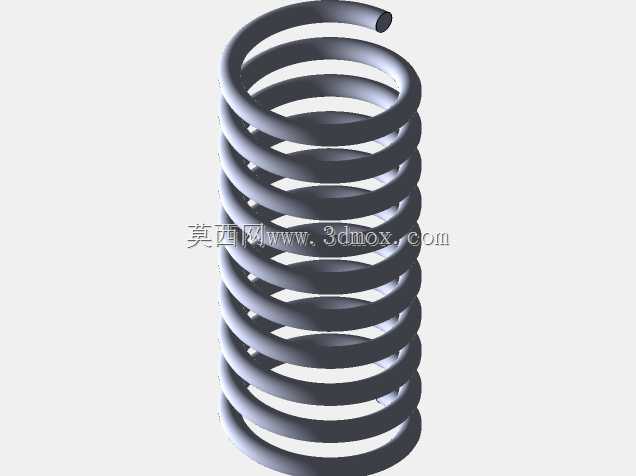

等节距圆柱压缩螺旋弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱压缩螺旋弹簧是应用覆盖度极高的基础零件，从冲压设备的卸料机构、阀门的启闭复位结构，到汽车悬架的缓冲组件、日常五金的按压回弹结构，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际工况的受力边界，先明确工作行程内的载荷变化区间，避免出现并圈后刚性陡增导致的结构卡滞，或是预压量不足引发的工作行程内弹力不足问题。

　　设计这类等节距圆柱螺旋弹簧时，簧丝的截面选型优先匹配载荷特性，常规中低载荷场景多选用圆形截面簧丝，这类截面的簧丝在绕制过程中应力分布更均匀，冷卷工艺的成型一致性更好，不需要额外做截面的二次加工。弹簧的中径尺寸需要严格匹配安装腔的径向边界，要预留出受压时的径向膨胀余量，通常中径与安装腔内壁的单边间隙要控制在簧丝直径的10%-15%，避免弹簧受压膨胀后与安装腔壁发生摩擦剐蹭，导致弹力衰减异常或是簧丝表面磨损断裂。弹簧的两端支撑圈需要做并圈磨平处理，磨平长度不小于3/4圈，端面粗糙度要满足安装贴合要求，保证弹簧受压时两端支撑面受力均匀，不会出现偏载导致的弹簧侧弯、失稳问题。

　　从实际应用的角度看，这类弹簧的自由长度需要结合预压量和工作行程来确定，预压量通常设置为弹簧极限变形量的10%-20%，既可以避免安装后出现松动异响，也能保证初始状态下的弹力满足机构复位的最小力值要求。有效圈数的设定直接关联弹簧的刚度，相同簧丝直径和中径的前提下，有效圈数越多弹簧刚度越低，缓冲吸震的效果越好，但对应的轴向安装尺寸也会更大，设计时需要在安装空间和刚度需求之间做平衡，不能盲目追求低刚度而忽略安装边界的限制。

　　建模过程中要注意螺旋升角的一致性，节距的误差要控制在合理范围内，避免出现节距不均导致的受力时局部应力集中。两端并圈的位置要和有效圈平滑过渡，不能出现明显的折角，否则折角位置会成为应力集中点，在交变载荷作用下容易出现疲劳断裂。弹簧的旋向没有特殊传动要求时，优先选用右旋，符合常规的加工和装配习惯，只有在和螺纹件配合或是有特殊旋向要求的场景下才会选用左旋结构。

　　在设备选型匹配时，要注意弹簧的工作变形量不能超过其极限变形量的70%，长期在接近极限变形量的工况下工作，簧丝的残余变形会快速累积，导致弹簧自由长度缩短、刚度下降，无法满足设计要求。对于有疲劳寿命要求的场景，还要校核簧丝的切应力幅值，确保在循环载荷作用下的疲劳寿命满足设备的设计使用周期，必要时可以对簧丝做喷丸强化处理，提升表面压应力，延长疲劳寿命。

　　安装这类弹簧时，两端的支撑面要保证平行度，避免出现倾斜安装的情况，倾斜安装会让弹簧承受额外的弯曲应力，大幅缩短使用寿命。如果弹簧的长径比超过4，还要考虑在弹簧内部加装导向杆或是外部加装导向套，避免受压时出现失稳侧弯的问题，导向件和簧丝之间要预留合理的间隙，不能出现卡滞摩擦的情况。
