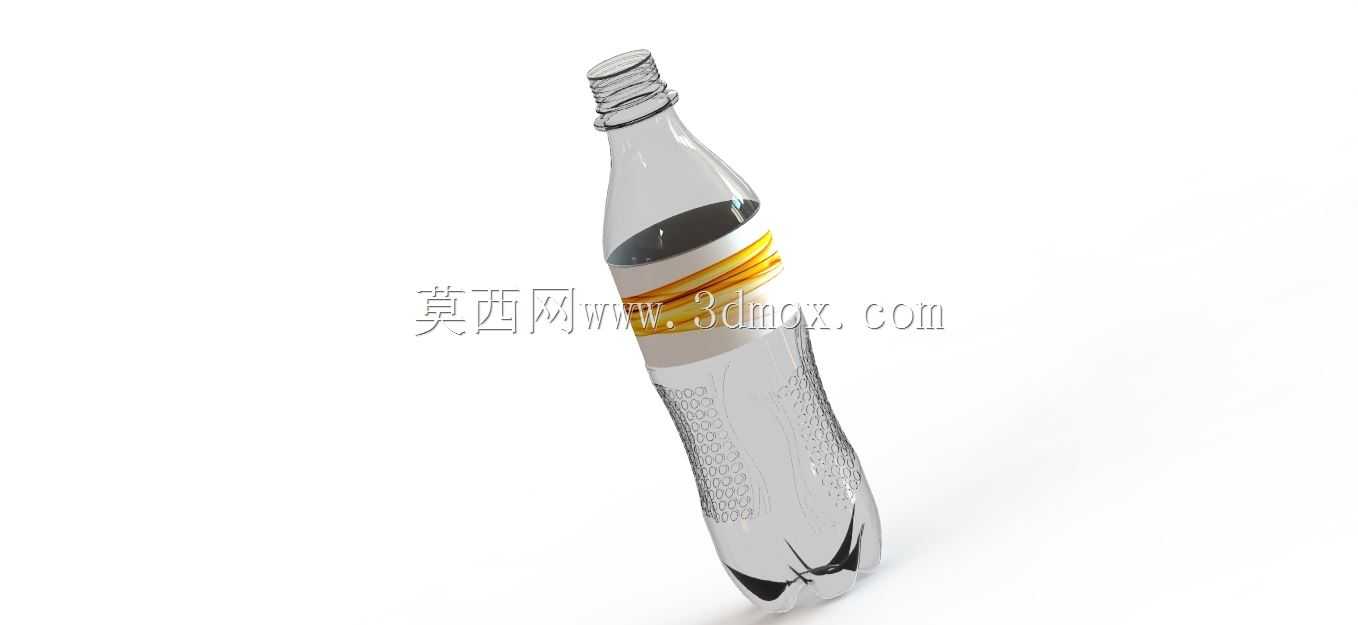

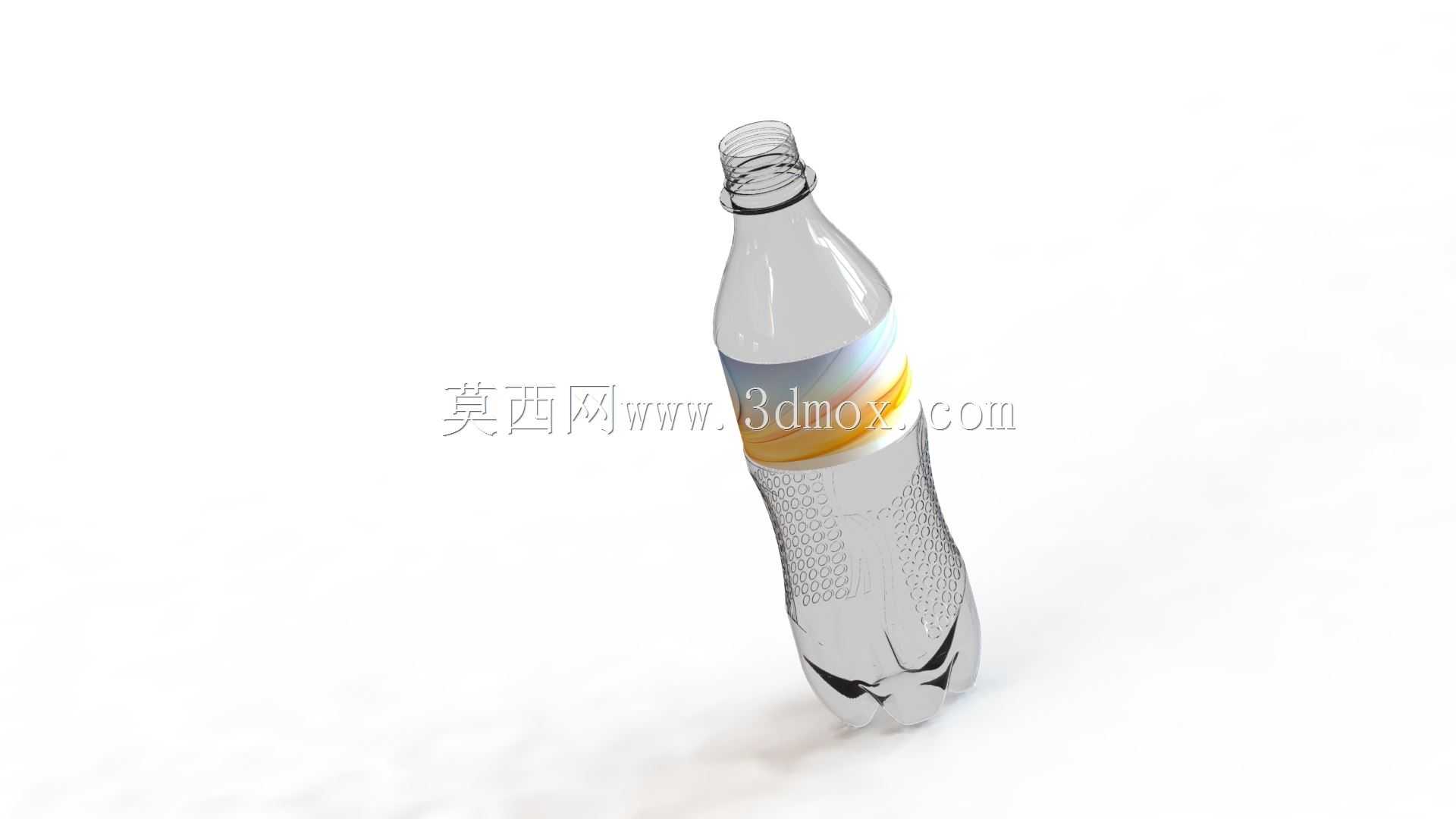

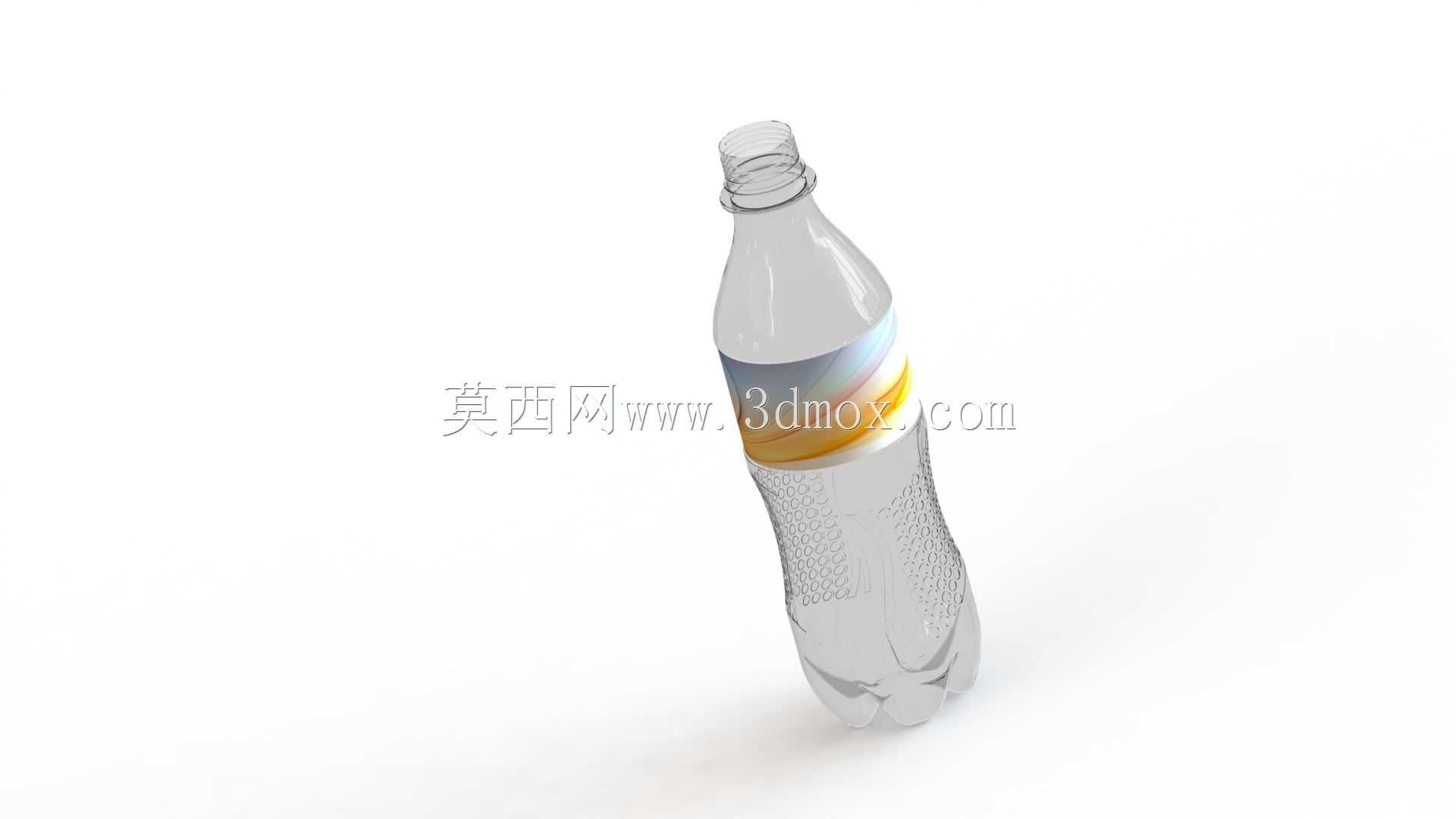

冰露款透明塑料饮用水瓶结构设计

　　日常快消品包装领域里，PET塑料饮用水瓶是流通量极大的容器类结构件，这款瓶体的建模完全贴合量产吹塑工艺的实际落地要求，没有脱离生产实际的理想化曲面设计。先看瓶口部分，采用标准的连续外螺纹结构，螺纹牙型为适配通用瓶盖的梯形牙，螺距、牙高完全匹配市面主流28mm口径瓶盖的旋合公差，瓶口端面做了0.3mm的平边倒角，既可以避免吹塑成型后瓶口飞边划手，也能保证瓶盖密封垫压合时的接触面积均匀，不会出现密封不严漏液的问题。瓶口下方的锁口环做了整圈凸起的止挡结构，高度1.2mm，刚好卡入瓶盖防盗环的卡槽内，旋开瓶盖时防盗环能顺利脱离瓶盖本体，起到防伪拆封的提示作用，这个结构的拔模斜度控制在1.5度，完全适配吹塑模具的开模动作，不会出现脱模卡滞的问题。

　　瓶身部分的设计充分考虑了灌装、运输、握持三个核心场景的使用需求：瓶身上半段的标签粘贴区做了整圈0.1mm的内凹沉面，沉面上下两端各有一圈0.2mm高的定位凸棱，贴标时标签可以顺着凸棱快速定位，不会出现贴标歪斜、上下移位的问题，沉面的表面粗糙度控制在Ra0.8，既能保证标签胶层的粘附力，也不会因为表面过于光滑导致标签起翘脱落。标签区下方的握持区做了矩阵式分布的内凹防滑纹理，每个凹点深度0.4mm，凹点边缘做了R0.2的圆角过渡，既可以增加握持时的摩擦力，手上带水或者戴薄手套握持时也不会打滑，同时这种点阵式的内凹结构还能提升瓶身的环向刚度，灌装后堆码或者运输过程中受到侧向挤压时，瓶身不会出现不可逆的凹陷变形，相比光滑瓶身可以降低15%左右的PET原料用量，同时满足同等的结构强度要求。

　　瓶底部分采用了经典的五瓣式内凹底结构，每个瓣的曲面弧度经过反复调整，既可以保证吹塑成型时瓶底的壁厚均匀，不会出现局部过薄导致的承压不足问题，也能让瓶身直立放置时的接触点均匀分布，放在倾斜角度小于5度的平面上也不会倾倒。瓶底中心的内凹深度为8mm，灌装碳酸类饮品或者高温灌装时，瓶内产生正压会让瓶底轻微外凸，这个内凹余量可以抵消变形量，保证瓶底始终保持平整，不会出现放置不稳的问题。整个瓶体的壁厚分布遵循上厚下薄的原则，瓶口部分壁厚2.2mm，保证螺纹部分的结构强度，瓶身主体壁厚0.3mm，瓶底部分壁厚0.35mm，完全适配两步法吹塑的工艺要求，成型后瓶体的重量控制在18g左右，符合轻量化包装的行业趋势。

　　从建模逻辑来看，整个瓶体采用曲面建模方式构建，所有曲面之间都做了G2连续过渡，没有尖锐的棱角或者曲面断点，导入吹塑模具设计软件时可以直接提取分型面，不需要额外修补破面。瓶身的所有防滑纹理、凸棱结构都采用阵列方式生成，修改瓶身高度或者直径参数时，可以通过参数化驱动快速调整纹理的分布密度，不需要重新绘制单个特征，能大幅缩短同系列不同容量瓶型的开发周期。在灌装生产线的适配性上，瓶身的最大直径为66mm，刚好适配现有饮用水灌装线的卡瓶板、导瓶栏的尺寸公差，不需要对现有生产线的工装夹具做任何调整就可以直接上线生产，瓶身的重心位置设计在瓶身总高度的45%处，灌装后输送过程中不会因为重心过高出现倒瓶问题，风送输送时的风阻系数也经过优化，输送速度可以达到1.2m/s，满足高速灌装线的产能要求。

　　在运输堆码场景下，整箱堆码高度达到12层时，最下层瓶体承受的静压力约为420N，瓶身的环向刚度设计可以保证变形量小于3%，不会出现瓶身压溃、漏液的问题。握持部分的纹理分布刚好覆盖成年人手掌握持的区域，单手握持时拇指和其余四指刚好落在防滑纹理区，开启瓶盖时不需要额外用力握持就可以提供足够的摩擦力，不会出现拧瓶盖时瓶身打滑的问题。瓶口的螺纹起始端做了导向斜角，瓶盖旋合时可以快速对准螺纹，自动旋盖机的旋盖合格率可以达到99.8%以上，减少生产线的故障停机时间。
