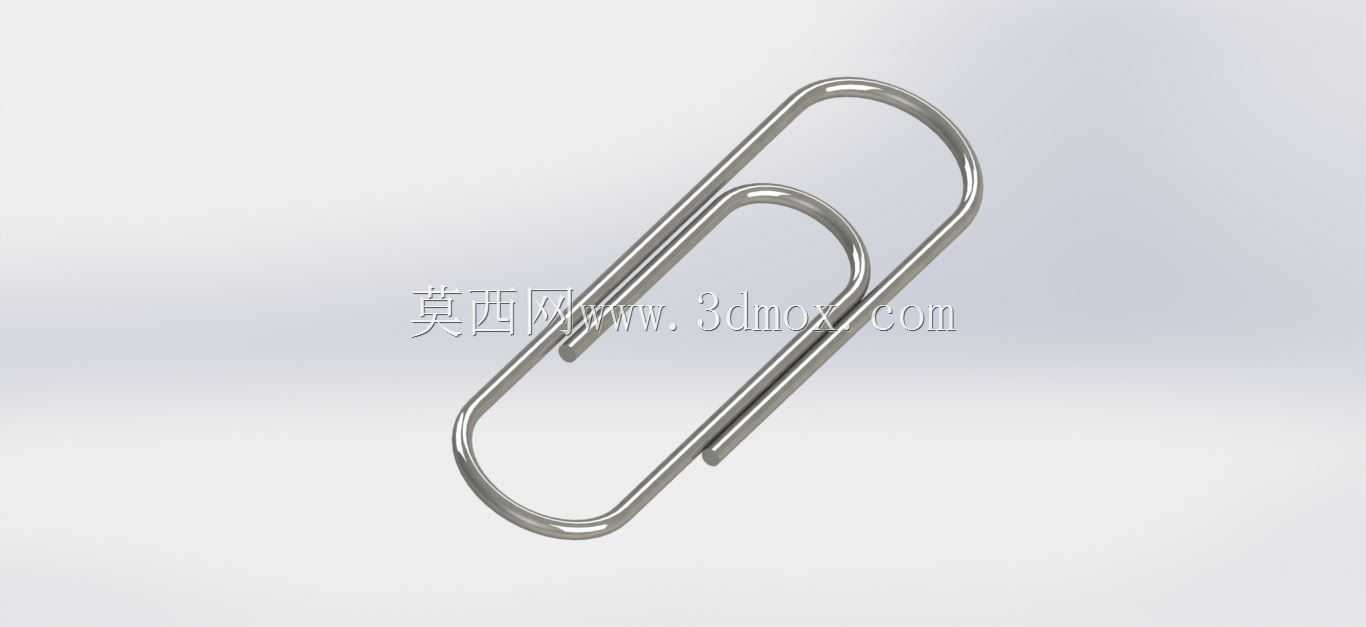

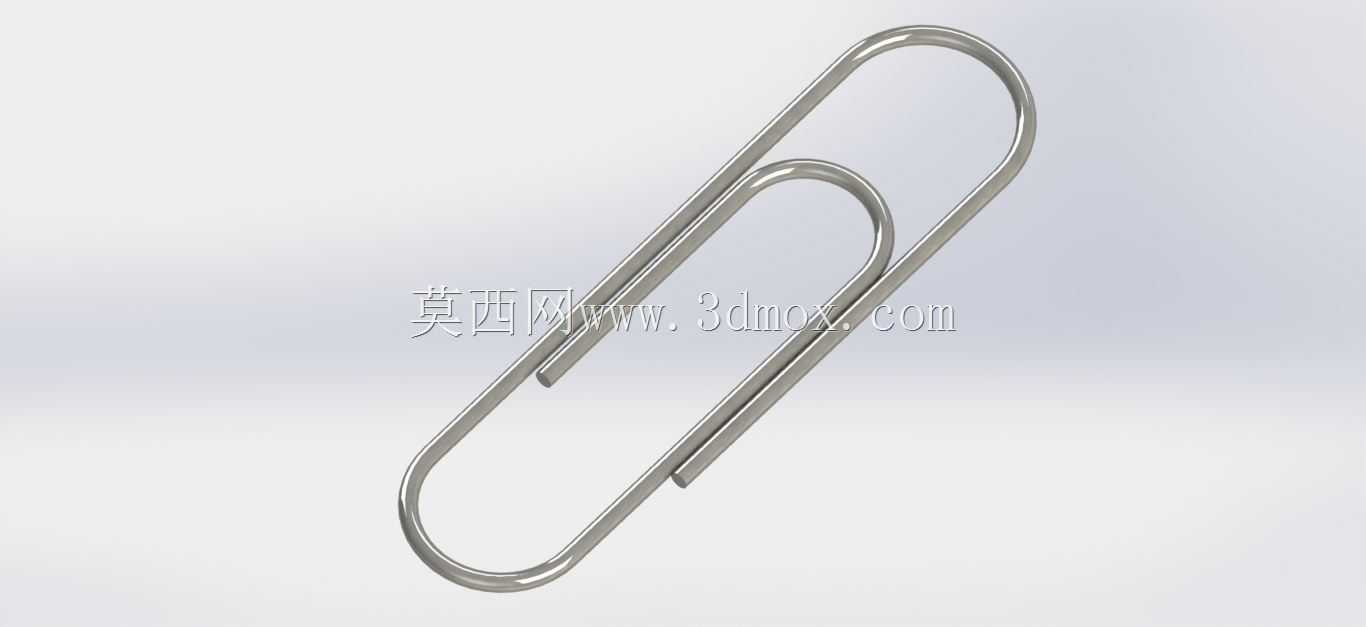

办公常用回形针曲面结构三维设计

　　日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看结构简单，真正做结构建模的时候要兼顾夹持力、形变余量、使用手感多个维度的平衡，很多新手做这类基础件的时候容易只照着外形扫掠，忽略实际使用中的力学边界，做出来的模型要么弯折处应力集中容易断，要么夹持间隙不对夹不住薄纸。

　　先从实际应用场景说，这类回形针除了常规办公整理零散纸张，在生产车间的工位上，工人也会用它临时串起工艺流转卡、小型零件标识牌，甚至设备维保的时候临时归拢细导线、小规格密封圈，使用场景覆盖办公、生产、仓储多个环节，对结构的韧性要求其实不低。常规的回形针采用冷拉钢丝弯折成型，建模的时候首先要确定线材的直径，日常办公常用的规格线材直径在0.8mm到1mm之间，这个线径下的成品既有足够的夹持力，徒手掰开的时候也不会太费力，不会因为硬度过高刮破纸张。

　　设计思路上，整个回形针的连续弯折路径是核心，不能做生硬的直角转折，所有弯折处都要保留均匀的过渡圆角，圆角半径一般取线材直径的2到3倍，这个参数是实际生产中折弯模具的常用取值，既可以避免弯折处钢丝出现应力开裂，也能让使用的时候边角不会划手。整个回形针的外轮廓长度控制在30mm左右，宽度在8mm左右，这个尺寸刚好适配常规A4纸张的边角夹持，不会因为尺寸过大突出纸面影响文件堆叠，也不会因为太小捏持费力。

　　建模的时候要注意两个平行夹持段的间隙，自由状态下两个夹持面的间隙要控制在0.1mm到0.2mm之间，这个预紧间隙可以保证夹入2到20张普通70g打印纸的时候，线材的弹性形变处于材料的屈服极限以内，反复使用不会出现永久变形失去夹持力。很多新手建模的时候会把两个夹持段做成完全贴合的状态，实际生产出来的成品要么根本掰不开夹纸，要么夹上几张纸就因为形变超过极限松脱。另外最外侧的大圆弧端头要做轻微的向外翘曲处理，大概翘起0.3mm的高度，这个细节是为了插纸的时候能够顺利导引入纸层，不会出现端头戳破纸张的情况，很多廉价回形针就是省略了这个翘曲细节，使用的时候经常刮坏纸面。

　　从安装边界来说，回形针本身没有固定安装要求，但是建模的时候要考虑堆叠存放的空间，单枚回形针的最大外轮廓尺寸要控制在32mm×9mm×1.2mm以内，这样常规的回形针收纳盒每格可以容纳上百枚，不会因为轮廓尺寸偏差出现卡滞。另外整个连续弯折的路径要保证在同一个平面内，平面度公差控制在0.1mm以内，如果弯折后出现翘曲，夹纸的时候就会出现单侧受力，纸张容易从缝隙滑脱。

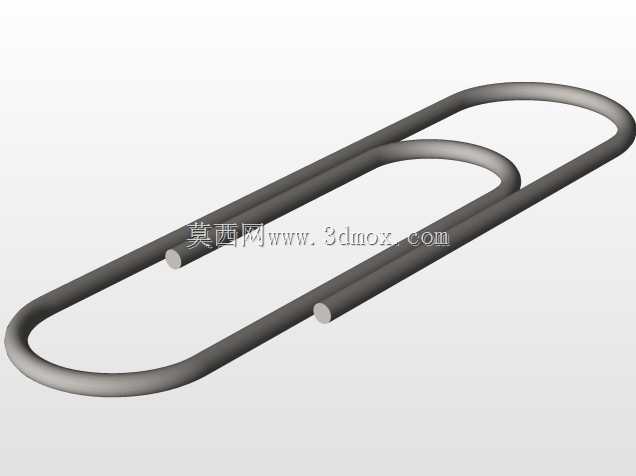

　　做这类基础五金件的建模，最考验的就是对日常使用细节的观察，不能只看外形做的像，要把实际使用中所有的受力点、接触细节都还原出来，比如内圈的小弯折段长度要比外圈短2mm左右，形成一个自然的导入斜度，夹纸的时候纸张不会卡在两个弯折段的接缝处。线材的表面是光滑的圆柱面，建模的时候扫掠路径要保证曲率连续，不能出现折线拐点，不然渲染或者做工程图的时候会出现表面棱线，和实际的冷拉钢丝表面质感不符。

　　实际生产中这类回形针的折弯是一次成型的，所以建模的时候整个实体要做成单一的连续扫掠特征，不要做多个实体拼接，不然导出到加工仿真软件里模拟折弯工序的时候会出现特征断裂，无法模拟连续弯折的应力变化。另外要注意，回形针的两个自由端头要做微小的倒圆角处理，圆角半径0.2mm就足够，这个细节可以避免端头的飞边划手或者刮破纸张，很多人建模的时候直接把扫掠端面做成平切的，和实际产品的细节不符。

　　从功能特性来说，这种结构的回形针不需要额外的卡扣或者铰接结构，完全依靠金属线材本身的弹性实现夹持功能，结构可靠性极高，正常使用情况下不会出现结构失效，除了夹持纸张，在临时的装配场景里，还可以作为小型的弹性销替代品，用来穿接小直径的铰接孔，实现临时的铰接固定，这也是很多结构工程师在做样机调试的时候常用的小技巧。
