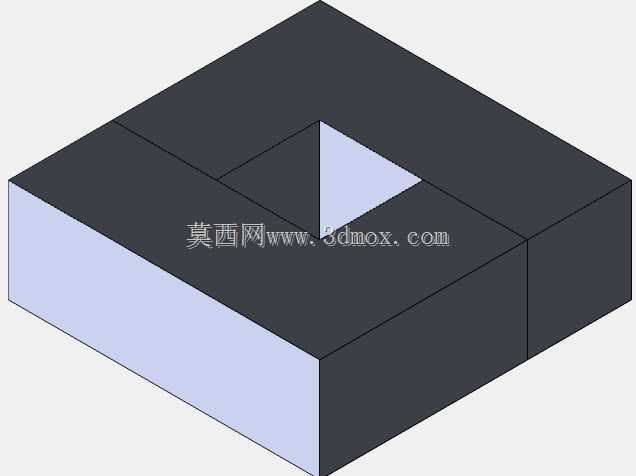

带中心凹腔的立方体组合装配结构

　　这类带中心凹腔的立方体组合装配结构，常出现在工装夹具定位基座、模块化教学实训台、小型检测设备载台的设计环节中，作为基础承载单元承担上层工件定位、相邻模块拼接的核心作用。从实际工程应用来看，这类块体组合结构不需要额外复杂的连接辅件，依靠块体自身的拼接面精度就能实现快速组装，在教学场景中可以帮助初学者快速理解装配约束、基准重合的核心逻辑，在小型工装设计中可以根据实际工位需求快速拼接出不同尺寸的承载台面，不需要额外开模定制整体基座，大幅缩短小批量定制工装的交付周期。

　　设计这类结构时，首先要明确中心凹腔的功能边界，凹腔的侧壁需要作为定位基准面使用，因此凹腔的四个侧壁与相邻块体的拼接面需要保证足够的平面度与垂直度，避免拼接后出现基准偏移，导致上层装夹的工件定位误差超差。块体之间的拼接面不需要设计额外的卡扣或者连接孔，依靠精加工后的平面贴合摩擦力就能维持装配状态，在需要频繁拆装调整的实训场景中，这种无连接件的设计能大幅降低拆装损耗，不会出现螺纹滑牙、卡扣断裂这类常见的易损问题。

　　从外形尺寸与安装边界来看，这类立方体组合结构的整体外轮廓为规整正方形，安装时只需要保证底部支撑面的平面度即可，不需要预留额外的安装操作空间，相邻模块拼接时可以直接沿水平方向对齐贴合，外轮廓不会出现突出的连接结构，因此可以实现多组同规格结构的无缝并排拼接，拓展成更大尺寸的承载台面。中心凹腔的深度需要根据实际承载的工件定位需求设定，凹腔底部与块体底部保持足够的壁厚，避免长期承重出现凹陷变形，凹腔的内角需要根据加工工艺选择合适的圆角或者清角设计，如果采用铣削加工，内角需要预留刀具半径对应的圆角，避免加工时出现过切，如果采用线切割加工则可以实现清角设计，匹配带直角定位边的工件装夹需求。

　　在实际装配过程中，这类块体结构的装配逻辑遵循从外到内的顺序，先拼接外围的四块立方体块，保证外轮廓的对齐精度，再嵌入中心的三角定位块，最后校验中心凹腔的尺寸精度与侧壁垂直度，不需要复杂的装配工装，依靠钳工常用的直角尺、塞尺就能完成装配精度校验。这类结构的材质选择范围较广，教学实训场景可以选用硬质尼龙或者工程塑料，降低整体重量同时避免磕碰损伤，工装载台场景可以选用铝合金或者45号钢，保证长期承载的结构稳定性，不同材质的块体拼接时需要注意线膨胀系数的差异，在温差较大的车间环境中使用时，需要预留合适的拼接间隙，避免温度变化导致块体挤压变形。

　　这类结构的设计核心在于用最简单的几何块体组合实现定位基准功能，摒弃了复杂的异形结构设计，降低了加工难度与装配门槛，同时具备极强的拓展性，既可以作为独立的小型定位载台使用，也可以作为基础单元拼接成大型模块化工作台，在职业院校的机械装配实训、小型加工厂的快速工装制作、三维建模教学的装配约束练习场景中都有广泛的应用空间。设计过程中不需要追求复杂的外观造型，所有结构面都承担实际的功能作用，外侧面作为拼接拓展的基准面，内凹面作为工件定位的基准面，底面作为安装支撑面，没有多余的装饰性结构，完全遵循机械设计中功能优先的核心原则。
