车载双USB快充充电器结构设计方案

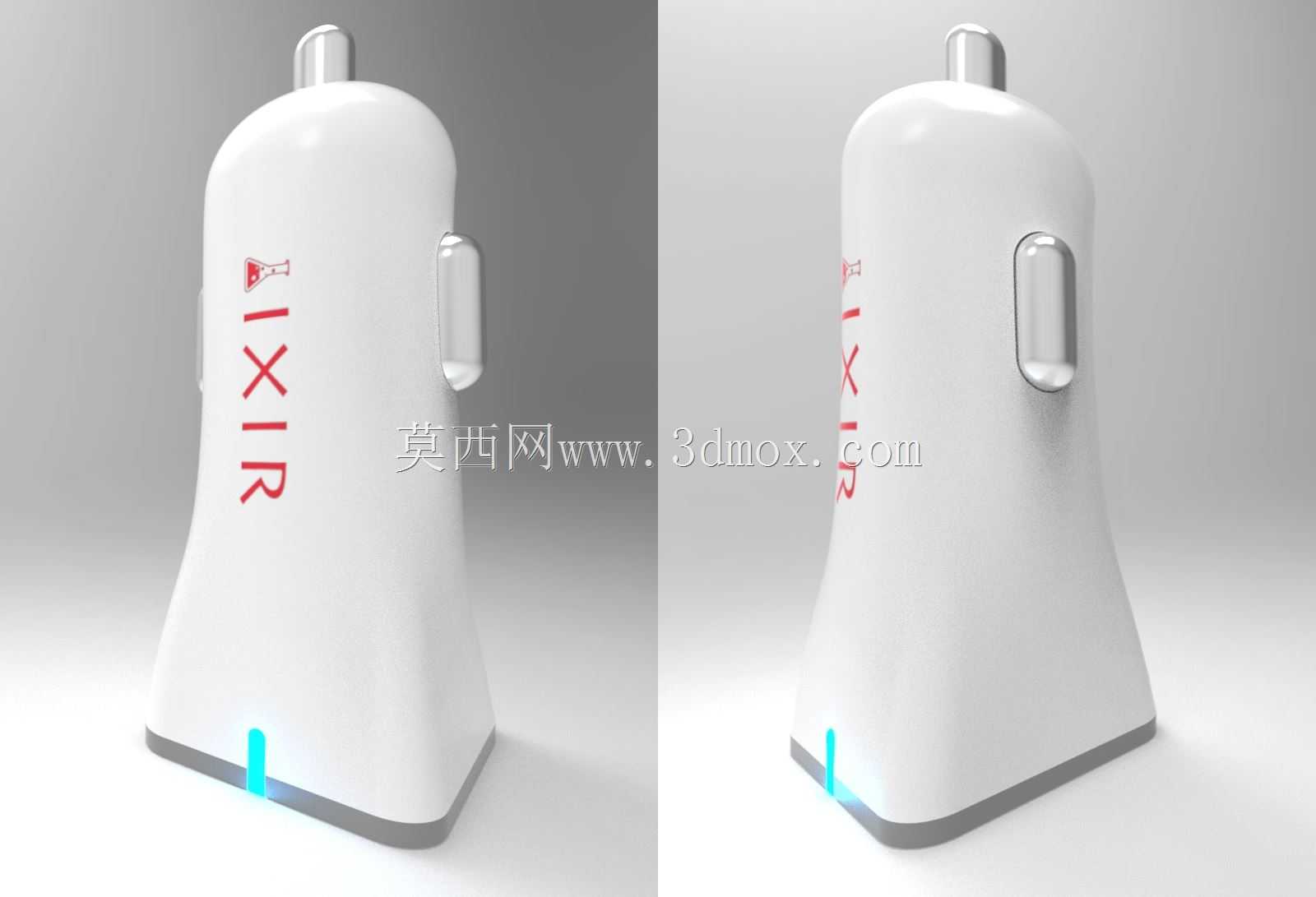

　　这款车载取电充电装置的设计，首先锚定了乘用车内12V点烟器接口的通用安装边界，整体插入段采用适配标准点烟器套筒的圆柱构型，外露段做了微弧收边的圆润处理，避免驾乘人员取放物品时剐蹭磕碰。两侧弹性接触弹片的位置经过反复校核，插入后能与点烟器内壁的金属电极保持稳定抵接，不会因车辆行驶中的颠簸出现接触断连、电压波动的问题，底部的顶针触点做了球面凸起处理，适配不同深度的点烟器底座，不会出现插不到位或者顶死卡滞的情况。

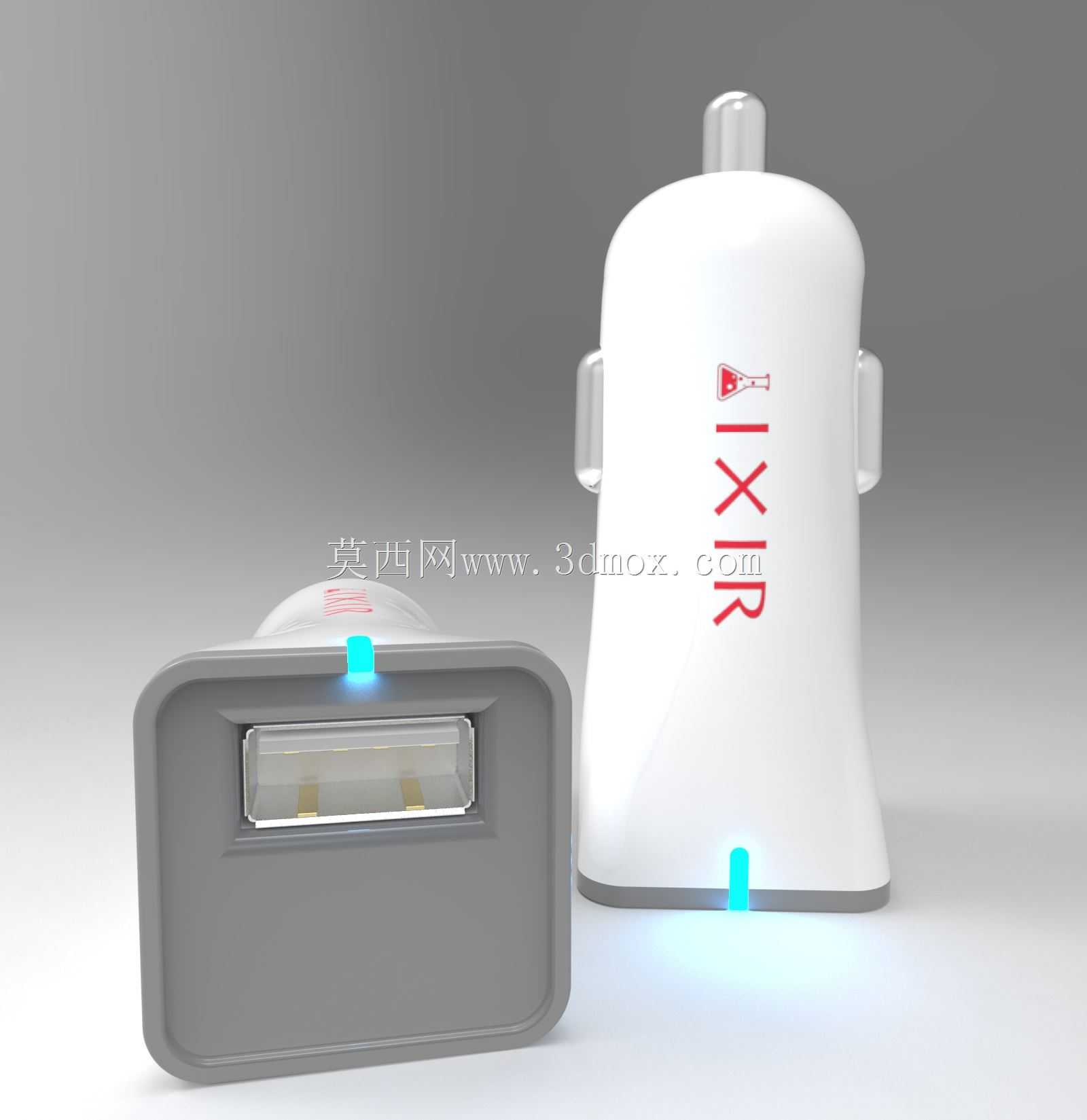

　　从实际使用场景出发，这款产品主要解决驾乘人员在行车过程中为手机、导航仪、行车记录仪等便携数码设备补能的需求，输出端设置了两个标准USB-A接口，可同时为两台设备供电，接口内部的胶芯做了加厚处理，多次插拔后也不会出现胶芯开裂、引脚松脱的问题。接口周边的环形指示灯做了柔光处理，夜间行车时不需要摸索寻找接口位置，同时光线亮度控制在不会干扰驾驶员视线的范围内，避免行车过程中产生眩光隐患。

　　设计过程中优先考虑了车载环境的特殊工况，车辆行驶中存在持续振动、夏季车内暴晒后温度可达七十摄氏度以上、冬季低温环境下塑料件易脆化等问题，因此外壳材质选用了耐高低温、阻燃等级达到V0级的PC材质，表面做了细磨砂处理，既不容易残留指纹汗渍，长期握持插拔也不会打滑。内部的PCB板布局做了分区处理，高压输入端与低压输出端之间预留了足够的安全爬电距离，输入端设置了自恢复保险丝，出现过流、短路情况时能自动切断供电，故障排除后可自行恢复，不需要更换保险部件，降低用户的使用维护成本。

　　外形尺寸的设定充分考虑了车内点烟器位置的周边空间，多数车型的点烟器接口位于换挡杆周边的储物区域，周边会布置水杯架、储物格等结构，因此这款车充的外露段直径控制在合理范围内，插入后不会遮挡周边的储物空间，也不会和插入的充电线材产生过度弯折，延长线材的使用寿命。弹片的弹力经过多轮调试，既保证插入后接触电阻足够小，不会因为接触不良产生发热问题，也不会因为弹力过大导致插拔困难，用户单手就能完成插拔操作。

　　产品的功能逻辑上，内置的电源管理芯片可以自动识别接入设备的充电协议，匹配对应的输出电压电流，避免因为协议不匹配导致设备充电慢甚至损坏设备的问题。输出端的滤波电容做了冗余设计，车辆启动瞬间的电压波动、发电机工作时的纹波干扰都能被有效过滤，输出的供电电压平稳，不会因为供电纹波过大导致连接的设备出现屏幕跳屏、触控失灵的问题。外壳上的品牌标识区域采用了模内注塑的工艺，标识不会因为长期触摸、汗液腐蚀出现掉漆磨损的情况，长期使用也能保持外观的完整性。

　　在结构装配层面，整体外壳采用超声波焊接工艺，上下壳结合处的焊缝均匀，装配后没有明显的拼缝错位，日常使用中不会因为温度变化出现壳体开裂、开缝的问题。内部元器件的固定采用了耐高温的环氧胶点固，车辆长期振动的工况下，元器件不会出现引脚脱焊、移位的问题，提升产品的长期使用可靠性。底部的负极弹片采用了锡磷青铜材质，表面做了镀镍处理，长期使用也不容易氧化生锈，保持良好的导电性能，减少接触发热的隐患。

　　考虑到不同车型点烟器接口的深度存在细微差异，产品的插入段长度做了通用化设计，适配市面上绝大多数乘用车型的点烟器安装深度，插入后不会出现过长顶到底座、过浅容易松脱的问题。外露的端部做了微凸的弧面处理，即使车辆紧急制动时人员肢体碰到端部，也不会造成尖锐磕碰伤害，符合车内配件的安全设计要求。
