ProE制作仿真花卉立体造型结构

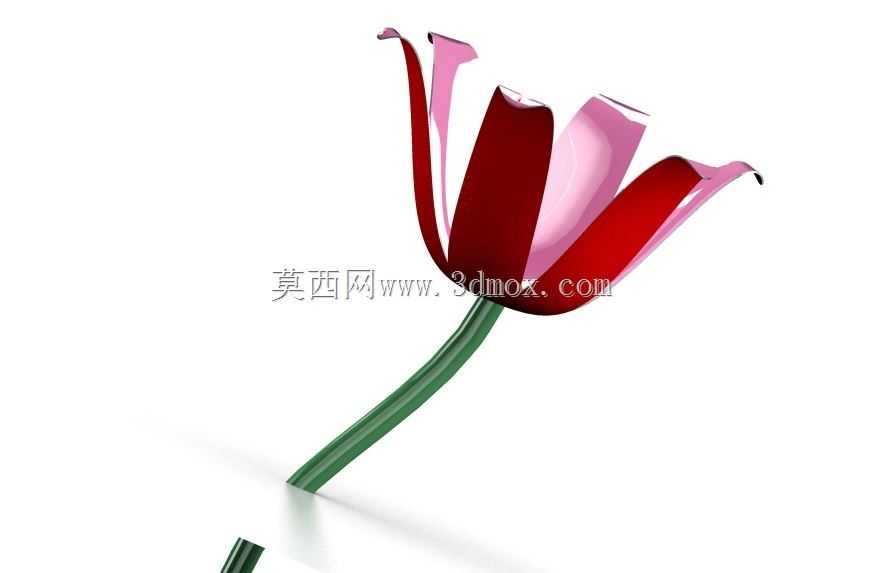

　　本次呈现的仿生花卉三维结构，核心采用多段变曲率曲面拼接完成花瓣形态构建，每片花瓣从基部到瓣缘的厚度采用渐变过渡设计，基部与花茎衔接位置厚度控制在2.2mm，向瓣缘逐步收薄至0.3mm，既保证衔接位置的结构强度，也还原真实花瓣边缘的轻薄质感。花瓣曲面的曲率经过多次调整，避免出现曲面褶皱、曲率突变的问题，相邻花瓣的搭接位置预留0.15mm的均匀间隙，不会出现装配干涉，同时呈现自然的层叠错落效果。花茎部分采用变径扫掠结构，从花萼衔接位置的直径6mm逐步向末端收窄至3.5mm，茎部表面做了细微的螺旋纹理处理，还原真实植物茎秆的肌理，同时提升结构的抗弯性能，在常规摆放受力状态下不会出现弯折变形。

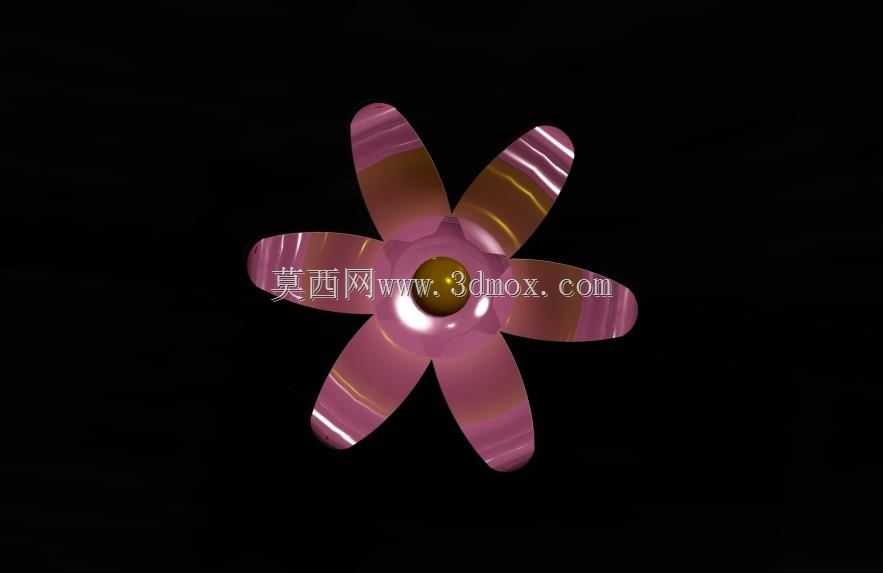

　　从应用场景来看，这类仿生曲面结构可直接用于文创装饰摆件的结构打样，也可作为3D打印个性化定制产品的原型参考，还能为曲面建模教学提供典型的复杂曲面构建案例，帮助从业者掌握变曲率曲面、渐变厚度、多特征拼接的建模技巧。在设计思路上，没有采用规则几何体拼接的方式，而是先勾勒出单瓣花瓣的轮廓控制线，通过边界混合生成基础曲面后，再对曲面进行局部微调，模拟自然花瓣的自然翻卷弧度，六片花瓣采用环形阵列的方式排布，阵列时单独调整每片花瓣的旋转角度与倾斜角度，避免完全对称带来的生硬感，还原真实花卉自然生长的形态。

　　从安装与摆放边界来看，该结构整体高度控制在120mm，花朵部分最大展开直径为85mm，花茎末端预留直径3mm、深度5mm的安装孔位，可直接匹配通用的装饰摆件底座插杆，不需要额外做结构修改。花瓣部分的曲面做了圆角过渡处理，所有外露棱边都做了R0.2mm的倒圆角，不会出现尖锐边角，日常摆放、拿取过程中不会划伤接触面或者手部。在结构验证阶段，针对花瓣的薄壁位置做了受力模拟，在瓣缘位置施加5N的垂直压力时，最大变形量控制在0.2mm以内，不会出现不可逆的塑性变形，满足日常装饰摆件的使用强度要求。花茎与花萼的衔接位置做了环形加强筋结构，筋宽1mm、突出高度0.8mm，避免花茎与花朵衔接位置出现应力集中导致断裂的问题。

　　建模过程中，所有曲面都经过曲率连续性检查，相邻曲面之间达到G2连续，曲面表面没有收敛点，不管是用于3D打印还是后续的模具开模，都不会出现破面、分型困难的问题。花瓣的内外表面采用不同的曲面偏移逻辑，内表面曲率更贴合花瓣自然包裹的形态，外表面则适当调整弧度，让花瓣的翻卷效果更具张力，整体形态既符合真实花卉的生长逻辑，也兼顾了工业生产的结构合理性，不会出现过于夸张的结构导致无法加工落地。针对这类仿生曲面结构，建模时需要特别注意控制线的点位分布，在曲率变化较大的瓣尖位置适当加密控制点，避免曲面生成后出现局部凹陷或者凸起的问题，同时所有特征都采用参数化关联，后续如果需要调整花朵大小、花瓣数量、茎秆长度，只需要修改对应参数即可快速生成新的结构，不需要重新搭建基础曲面，大幅提升后续改型的效率。
