创意镂空造型乘用汽车轮辋结构设计

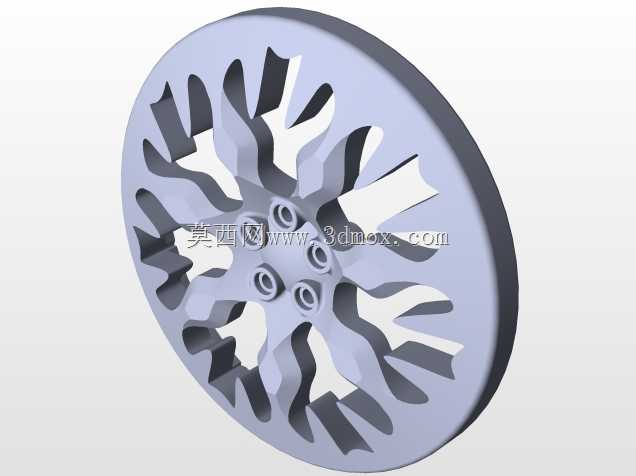

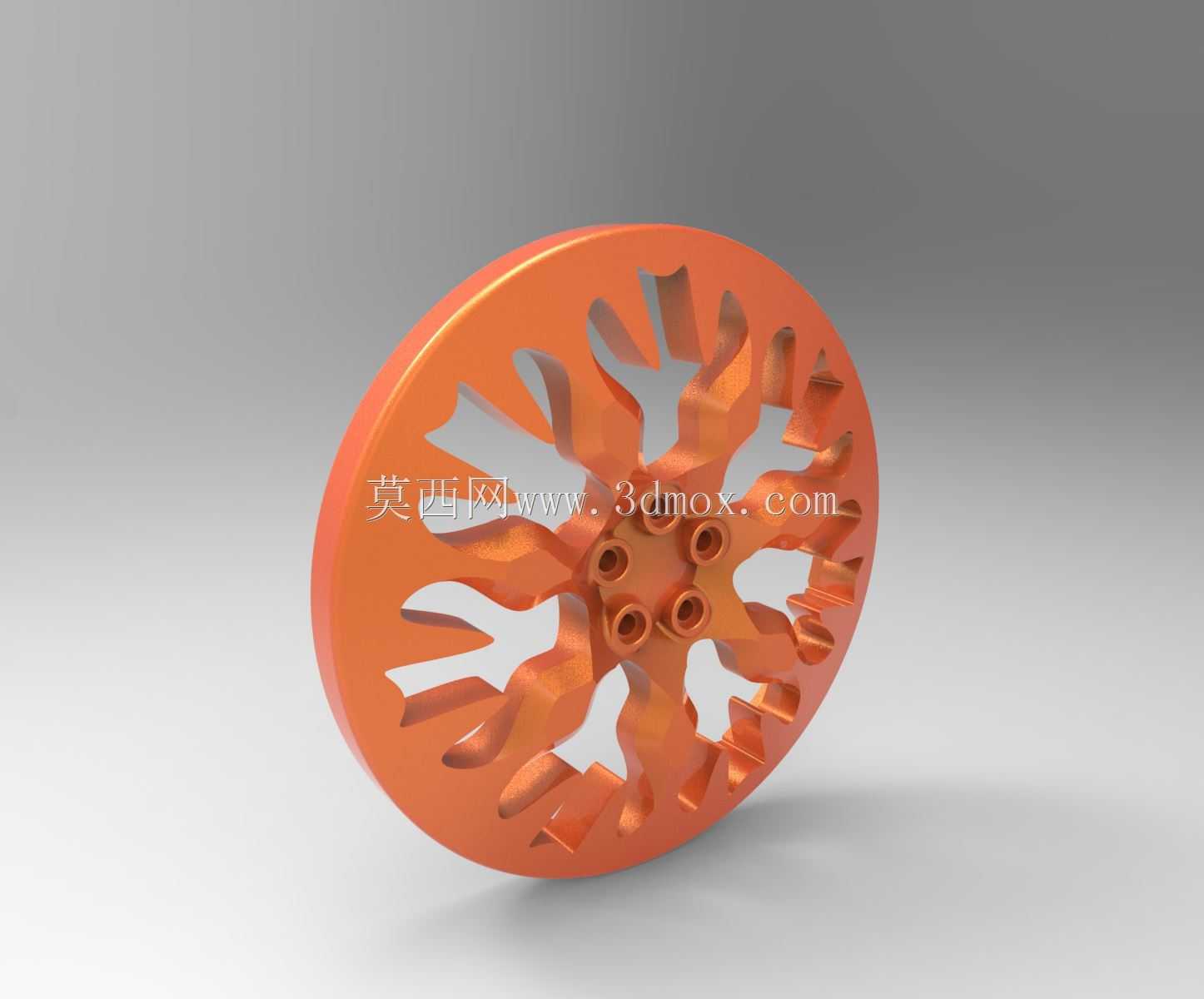

　　日常做乘用车辆行走系统结构设计时，轮辋是连接轮胎与车轴的核心承载部件，这款镂空造型的轮辋设计，首先要兼顾行驶过程中的动平衡要求、径向载荷承受能力，同时还要考虑非簧载质量的控制，以及制动系统的散热空间预留。从实际装车场景来看，这类轮辋多用于家用乘用车辆的改装或量产配套，安装边界需要匹配对应车型的孔距参数，中心孔的定位尺寸要严格贴合车轴轴头的配合公差，避免高速行驶时出现抖动问题。设计过程中，辐条的造型采用了仿生分叉式的镂空结构，不是单纯为了外观造型做的异形处理，每一处辐条的截面厚度都经过受力校核，在车辆过弯承受侧向载荷、经过颠簸路面承受冲击载荷时，应力可以顺着辐条的延伸方向均匀分散到轮辋的外圈与中心安装座位置，

　　不会出现局部应力集中导致的辐条断裂问题。轮辋的外圈轮缘部分，保留了标准的轮胎安装止口结构，尺寸完全符合常规乘用车子午线轮胎的装配要求，不需要额外定制特殊规格的轮胎，降低了后期使用的配套成本。中心安装座的位置，预留了五个螺栓安装孔，孔位的分布圆直径匹配主流家用车型的安装参数，安装面的平面度公差控制在0.05mm以内，保证装车后轮辋与轴头的贴合紧密，不会出现安装间隙导致的螺栓松动风险。辐条之间的镂空空隙，相比传统多辐条轮辋拥有更大的通风面积，车辆行驶过程中，气流可以直接穿过镂空区域带走制动盘与制动片摩擦产生的热量，避免长距离制动时出现制动系统热衰减，提升连续制动的可靠性。设计时还考虑了轮辋的重量控制，在保证结构强度满足国标要求的前提下，

　　通过镂空结构去除了辐条区域的多余材料，相比同尺寸的实心辐条轮辋，整体重量降低了15%左右，有效降低了车辆的非簧载质量，对于提升悬挂系统的响应速度、改善行驶平顺性有明显帮助。轮辋的表面做了均匀的涂层处理，不仅是为了外观的视觉效果，更重要的是形成一层防护层，抵御日常行驶中路面溅起的泥水、融雪盐等物质的腐蚀，延长轮辋的使用寿命。在建模过程中，所有的曲面过渡都做了圆角处理，避免尖锐棱角导致的应力集中，同时也减少了生产过程中铸造或锻造时的工艺缺陷，轮辋的壁厚从中心安装座到外圈轮缘做了渐变处理，中心受力较大的区域壁厚更厚，外圈区域在保证刚度的前提下适当减薄，进一步优化重量分布。实际装车验证时，这类结构的轮辋需要通过径向疲劳试验、

　　弯曲疲劳试验以及冲击试验的考核，确保在额定载荷下经过百万次循环载荷作用后不会出现裂纹，在遇到路面凸起冲击时不会发生变形失效。另外，轮辋的气门嘴安装孔位置做了局部加强处理，避免安装气门嘴时出现局部应力过大的问题，同时孔位的位置避开了辐条的遮挡，方便后期充气时的操作。从生产工艺角度来看，这款轮辋的造型既适合低压铸造的量产工艺，也可以通过锻造工艺生产更高强度的版本，满足不同定位车型的配套需求，镂空的造型在脱模时不会出现倒扣结构，不需要复杂的抽芯机构，量产的工艺性较好，不会因为造型过于复杂导致生产成本大幅上升。
