集成式双泵恒压供水泵送机组结构设计

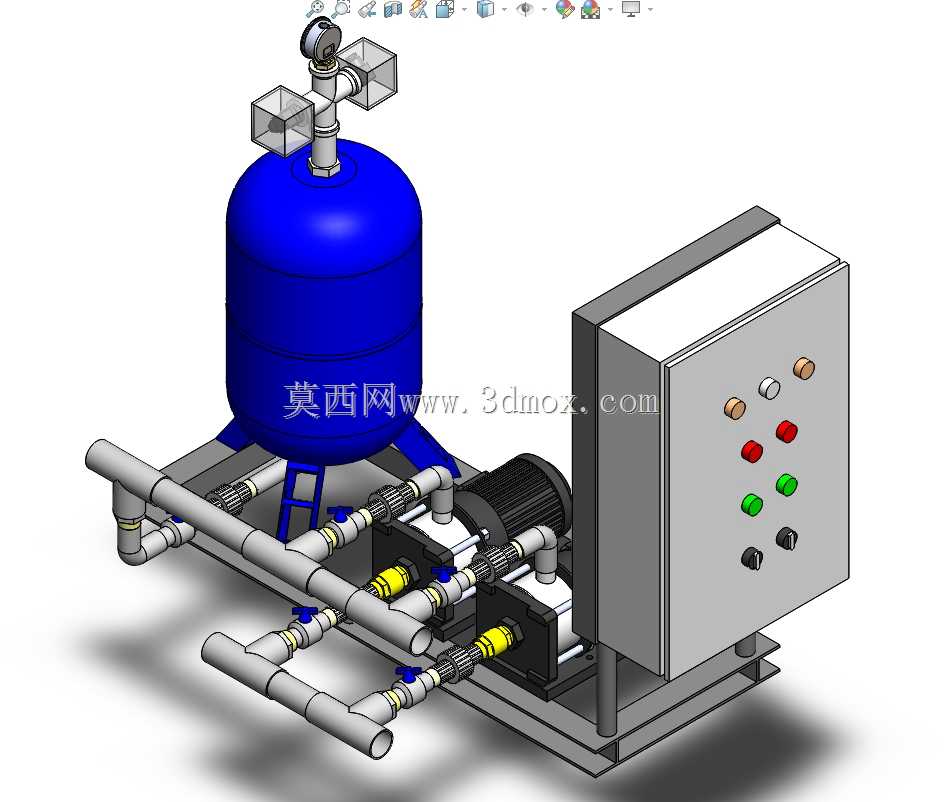

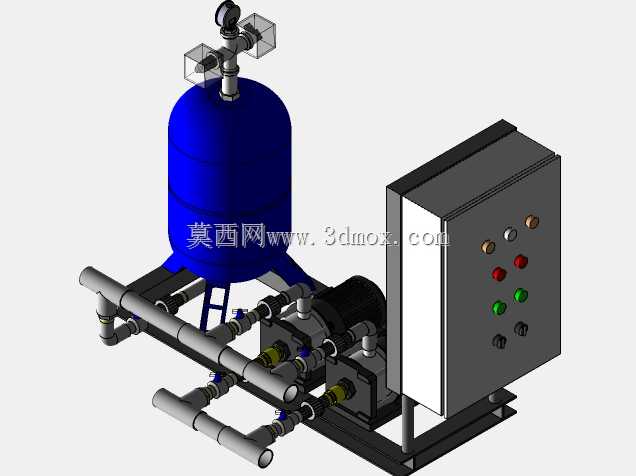

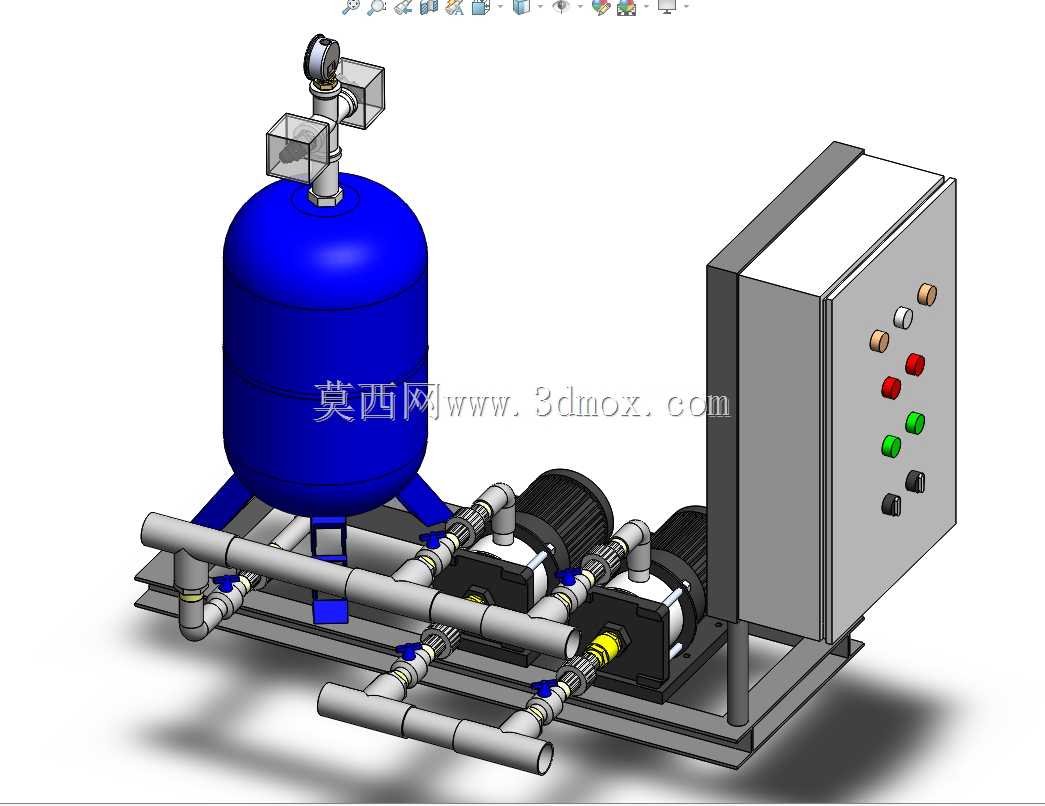

　　这套集成式泵送机组的三维结构，核心面向民用建筑二次供水、小型工业循环水增压、商用暖通水循环这类需要稳定水压输出的场景，区别于单泵直供的结构，整套设备采用撬装集成设计，所有部件都整合在同一块钢制安装底座上，现场安装时只需要对接进出水主管道与供电线路即可投入使用，大幅减少现场管路焊接、布线的施工量，也能避免现场散件安装带来的同轴度偏差、管路应力集中等问题。从结构布局来看，整套设备的核心功能单元分为三个部分：立式稳压罐、双泵并联增压单元、就地电控柜。稳压罐布置在底座靠后侧位置，采用立式支腿支撑，罐体底部通过三通管路同时对接两台增压泵的出口汇流管，罐体顶部预留了压力检测接口与排气阀接口，

　　日常运行时罐体内预充的压缩空气可以缓冲水泵启停带来的水锤冲击，同时在小流量用水场景下，依靠罐内预存压力供水，避免水泵频繁启停，延长泵组的使用寿命。双泵并联的增压单元采用卧式多级离心泵结构，两台泵对称布置在稳压罐前侧，每台泵的进出口都配置了手动检修球阀、软接头与止回阀，进出口管路通过不锈钢卡套接头与镀锌钢管连接，管路走向沿底座平面排布，预留了足够的扳手操作空间，方便后期更换密封件、检修阀门时的操作；泵组的进出水主管道都从底座前侧引出，进水端设置了总进水汇流管，出水端设置了总出水汇流管，每台泵可以独立运行也可以互为备用，当单台泵故障或者用水量超过单泵供水能力时，电控系统可以自动切换备用泵或者启动双泵同时运行，保障供水连续性。

　　电控柜布置在底座右侧位置，采用壁挂式支架固定在底座上，柜体与泵组、稳压罐之间预留了足够的散热间隙，柜面布置了电源指示灯、运行指示灯、故障指示灯、手动/自动切换旋钮、启动停止按钮与急停按钮，柜体内部预留了PLC控制器、变频器、交流接触器与热继电器的安装空间，布线槽沿底座侧边布置，所有动力线与信号线都通过穿线管保护，避免管路漏水时溅到线路引发故障。从安装边界来看，整套设备的底座采用型钢焊接成型，底部预留了地脚螺栓安装孔，安装时需要保证基础平面水平度偏差不超过千分之二，避免泵组运行时因为基础不平产生额外振动；设备的进出水口都采用标准法兰连接，对接时需要保证管路与设备接口同轴，禁止强行对口连接，避免管路应力传递到泵体导致机械密封损坏；

　　设备顶部预留了吊装孔，整体吊装时需要使用等长吊索，避免吊装过程中设备倾斜磕碰部件。设计这套结构时，优先考虑了运维的便捷性，所有易损件比如机械密封、阀门阀芯、压力传感器的安装位置都处于人员站立可操作的高度，不需要拆解其他部件就可以完成更换；管路的排布尽量减少直角弯头的数量，降低管路沿程阻力损失，同时在管路最低点预留了排污阀接口，方便长期停机时排空管路内的存水，避免冬季冻裂管路或者长期存水滋生水垢。另外，整套设备的重心经过校核，满水运行时重心落在底座中心区域，不会出现偏载问题，泵组与底座之间配置了橡胶减震垫，能够吸收泵运行时产生的振动，降低振动通过基础传递到建筑结构的噪音。稳压罐的容积选型匹配双泵的额定流量，保证小流量供水时的停泵间隔符合相关规范要求，避免水泵频繁启停带来的电流冲击。电控柜的防护等级适配室内安装场景，柜体进出线口都配置了防水格兰头，防止管路凝露的水滴进入柜内。
