油泵端盖结构三维设计方案

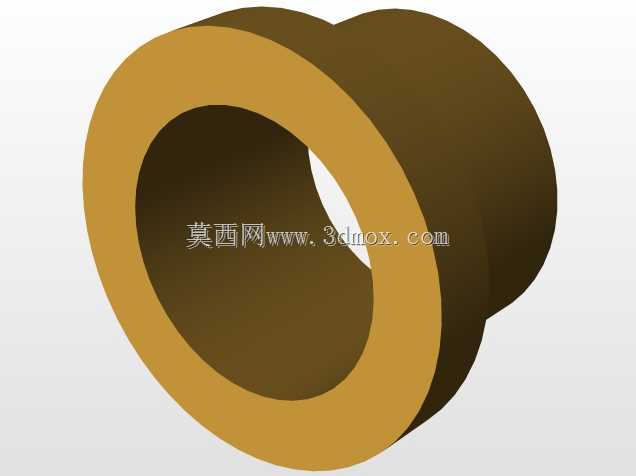

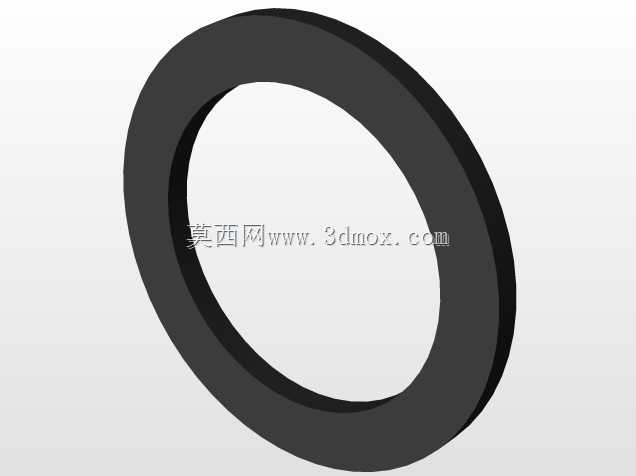

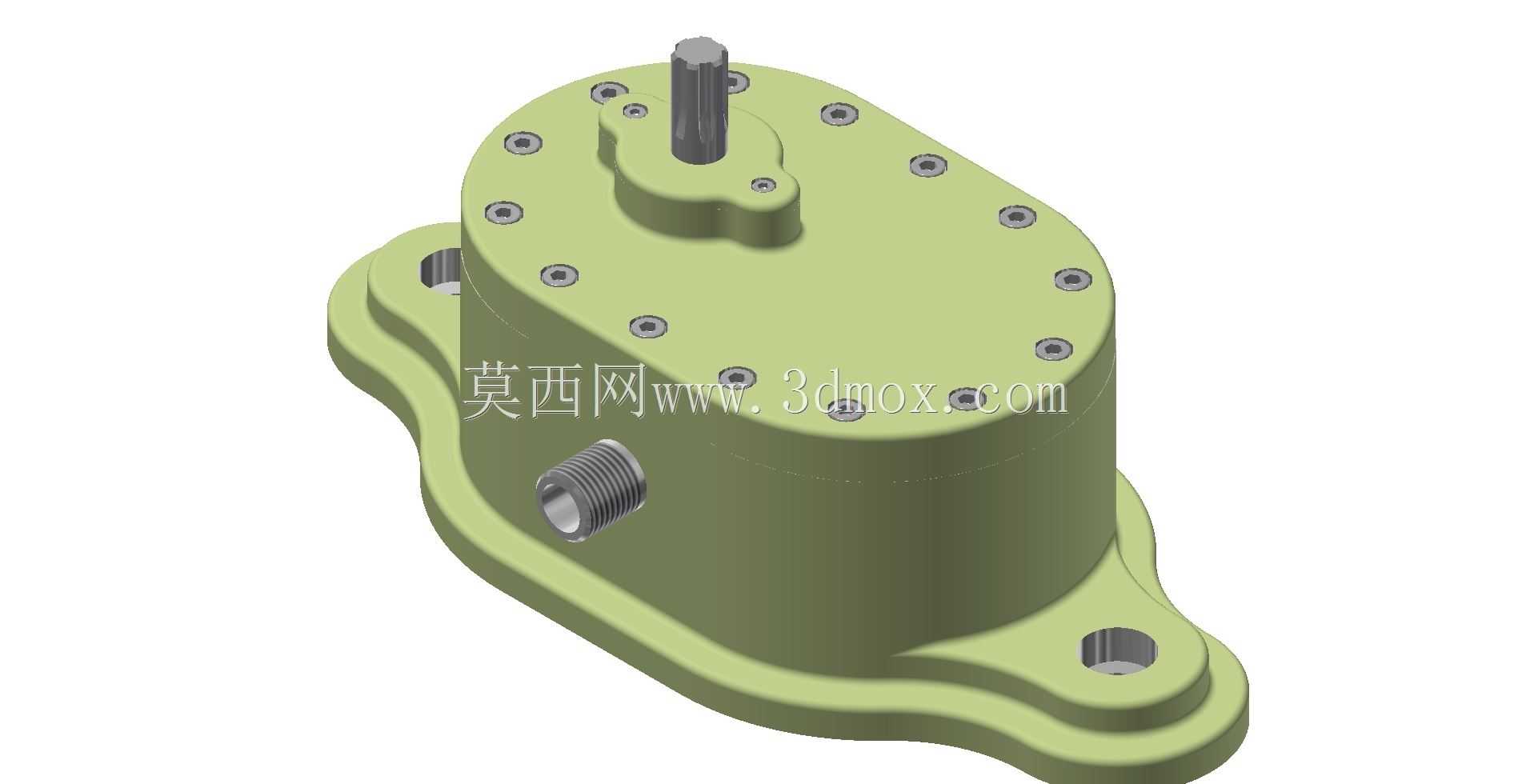

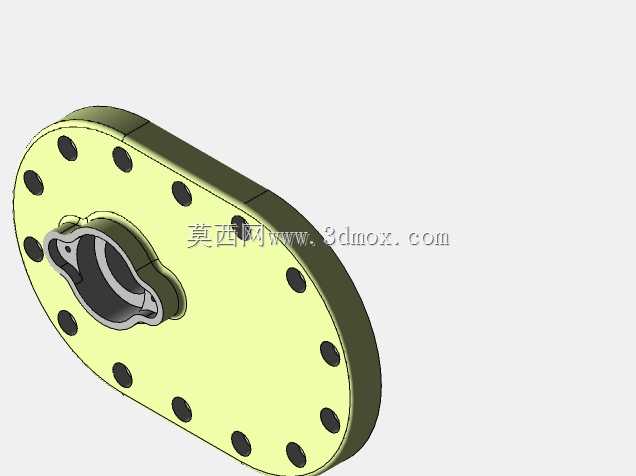

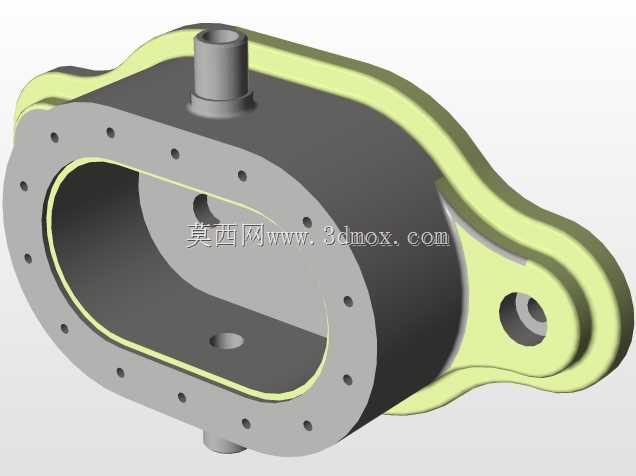

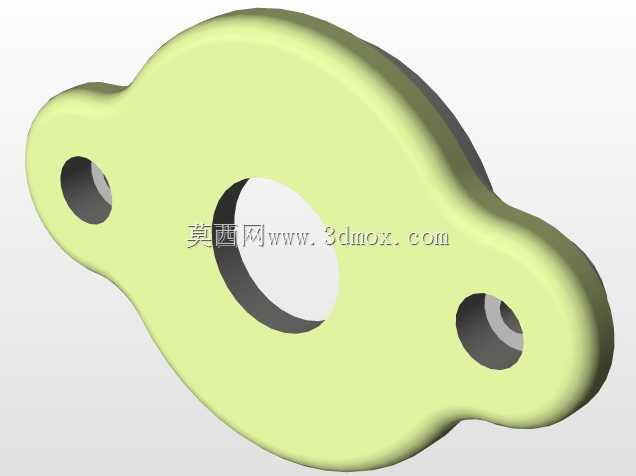

　　在液压润滑系统的实际工程应用场景中，油泵作为动力输送核心部件，其端盖结构的设计合理性直接决定整泵的密封性能、传动稳定性与装配维护效率。本次设计的油泵端盖，首先围绕实际工况的安装边界展开尺寸校核：端盖整体采用腰型法兰式轮廓，周向均匀布置12个螺栓过孔，孔位公差严格匹配泵体对应安装螺孔的位置度要求，安装时无需额外调整孔位即可实现快速对位，适配多数中小排量齿轮油泵的壳体安装接口，端面加工预留0.1mm的密封胶涂覆余量，装配后可有效杜绝液压油沿结合面渗漏的问题。从功能特性来看，端盖中心集成的轴承安装位与轴伸过孔，采用阶梯式同轴结构设计，轴承位的内径公差控制在H7精度区间，可直接适配标准深沟球轴承的外圈装配，过孔处预留的密封槽可内置骨架油封，

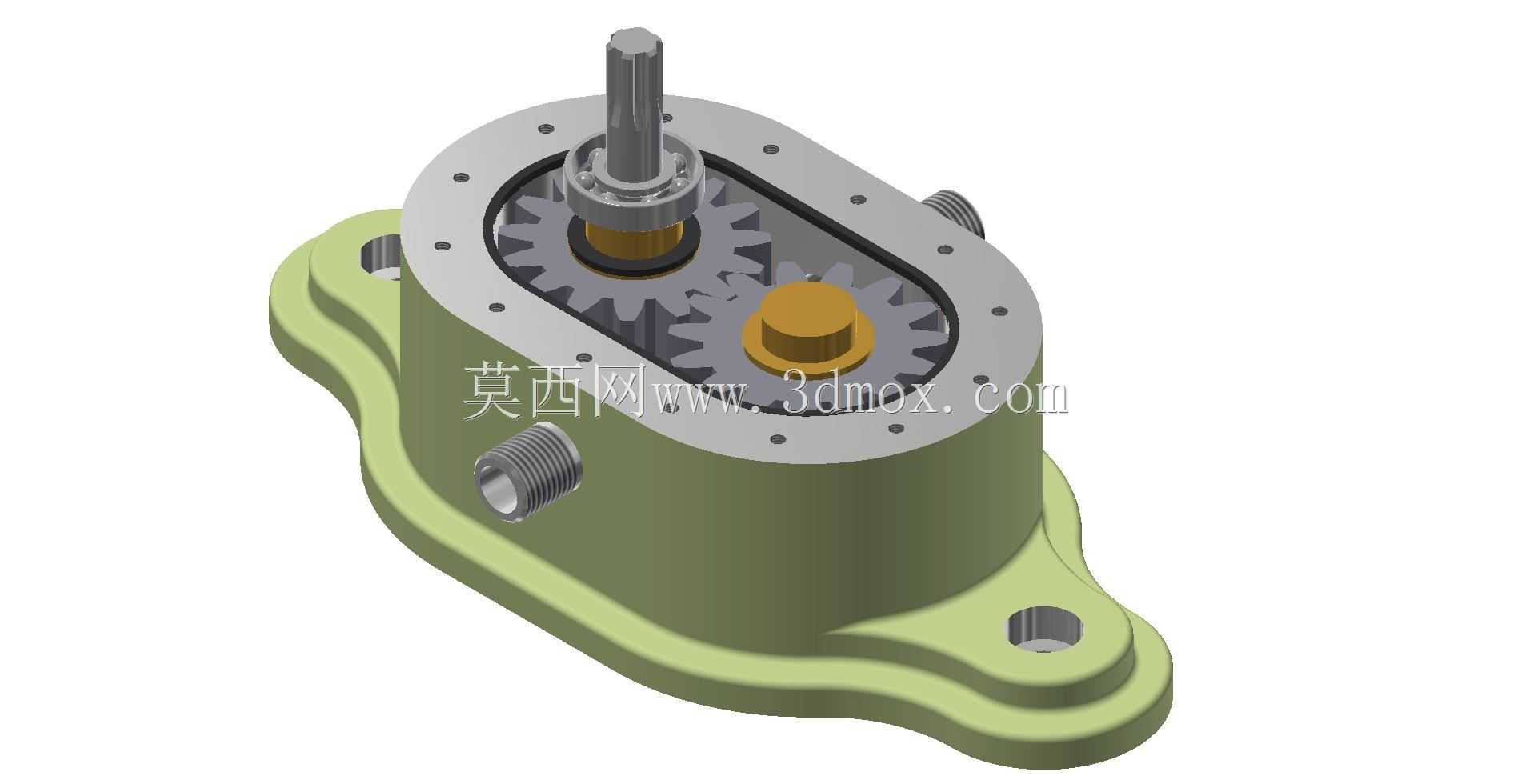

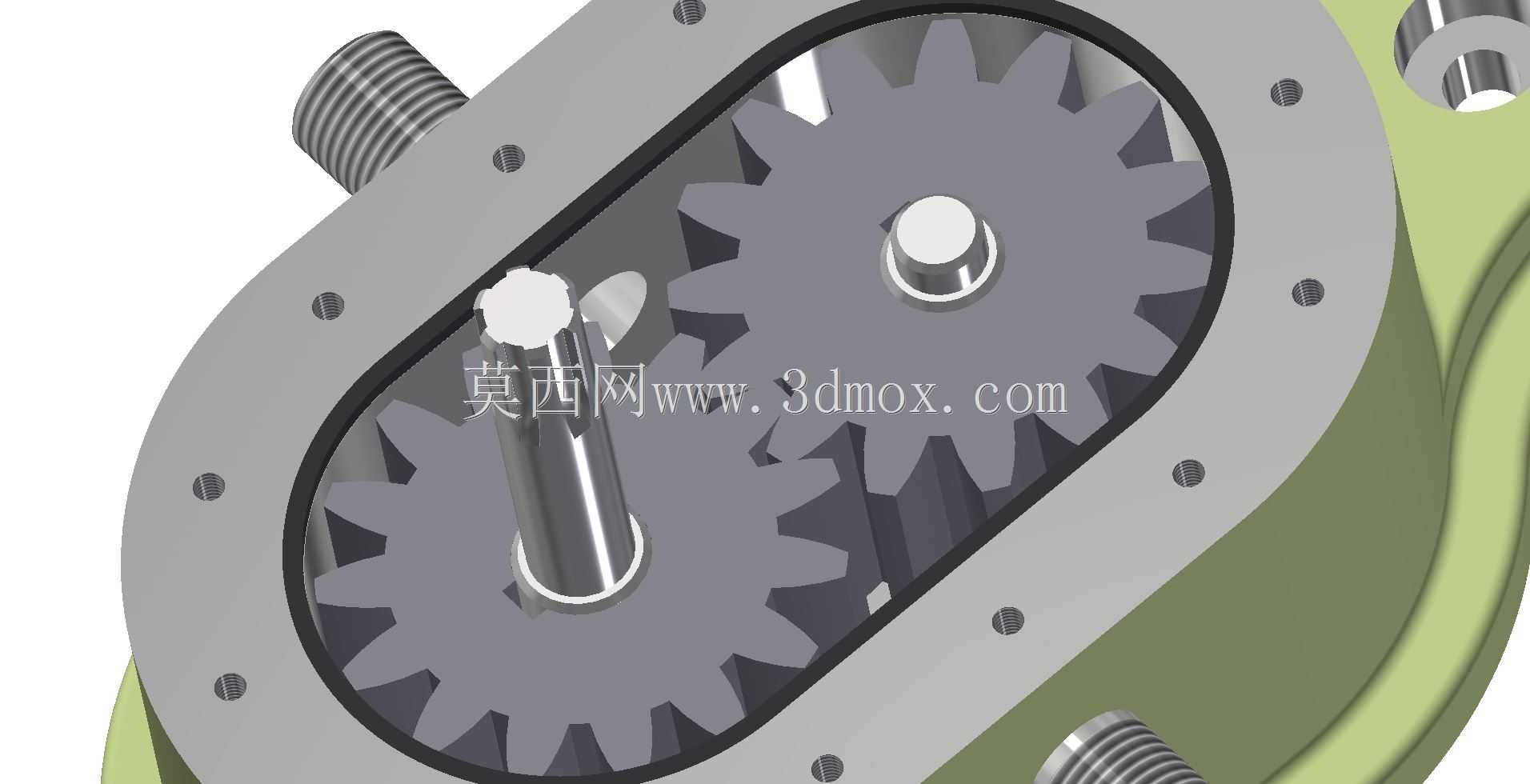

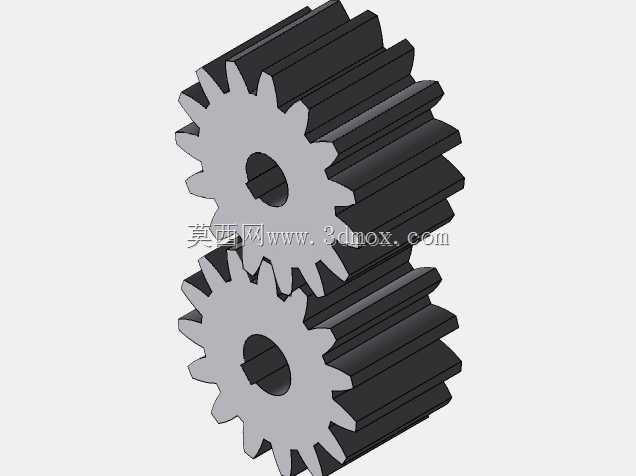

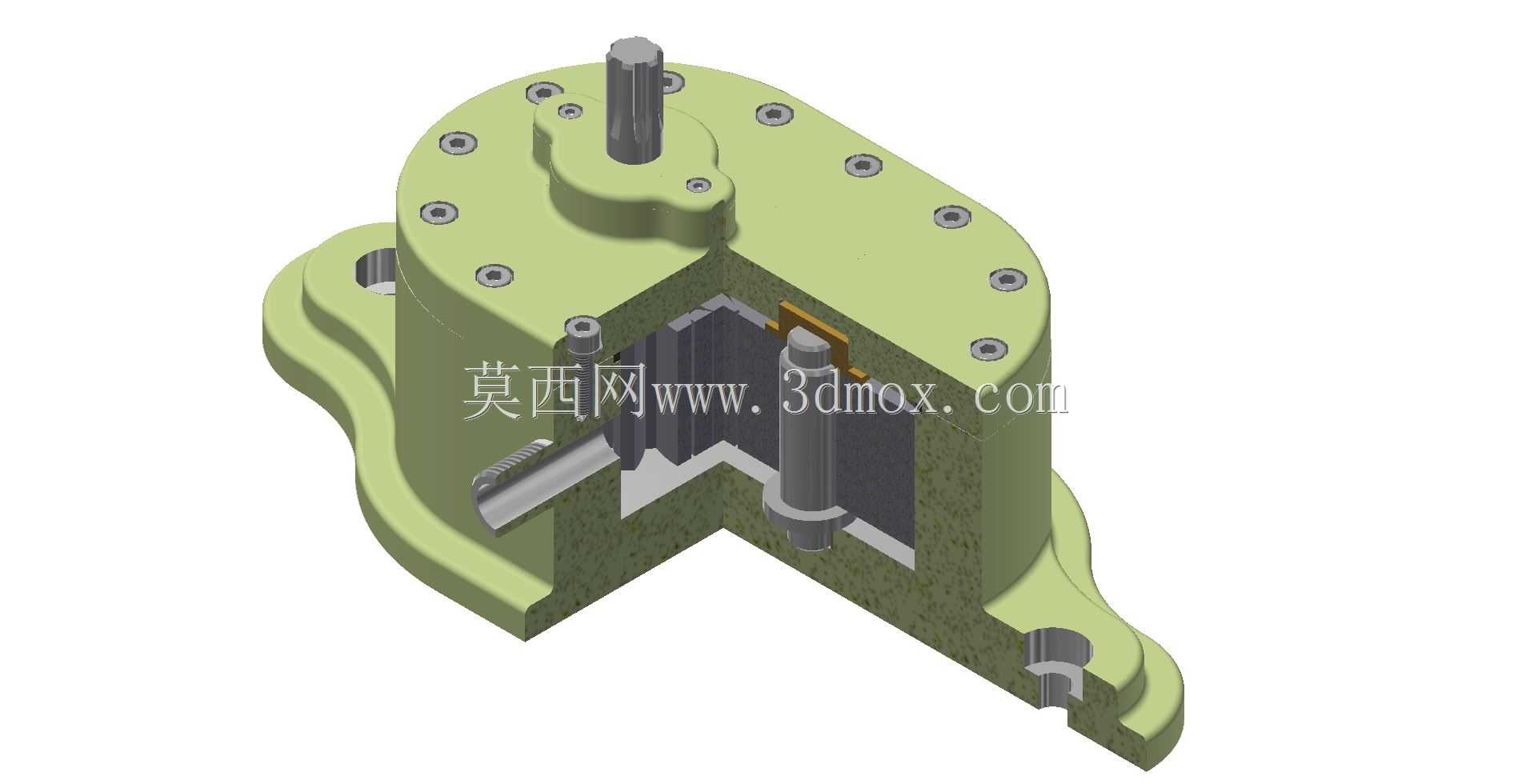

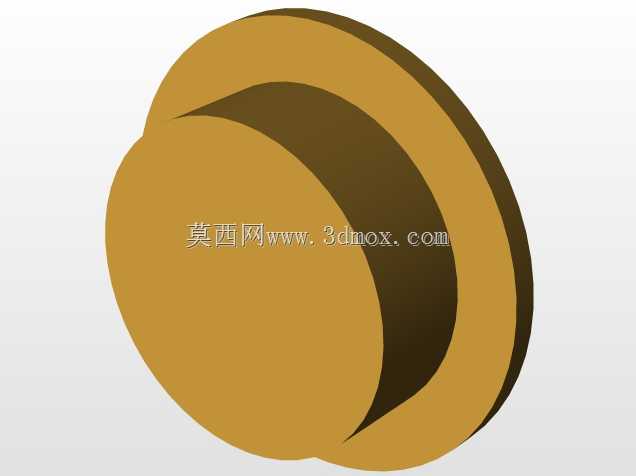

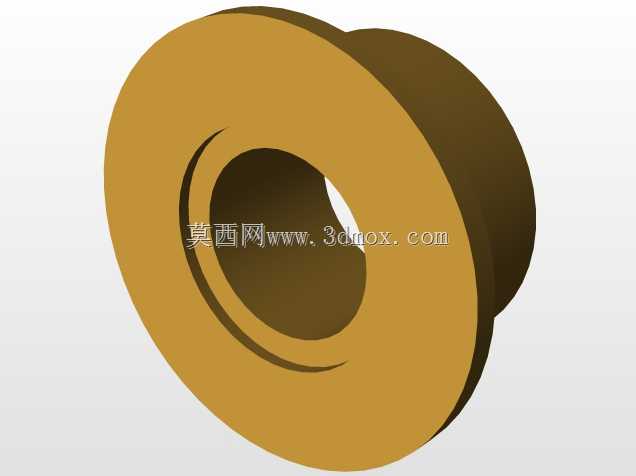

　　避免传动轴转动过程中出现油液外泄。端盖内侧预留的齿轮腔避让空间，严格匹配油泵内部一对啮合正齿轮的回转轮廓，既保证齿轮运转时无干涉剐蹭，又尽可能压缩腔室冗余容积，减少油泵启动时的困油现象，降低工作过程中的流体噪声与压力脉动。设计思路上，优先考虑零件的加工工艺性与装配便利性：端盖主体采用铸铁材质的建模参数设定，所有安装孔均设计为通孔结构，无需深孔加工即可完成全部机加工序，周向螺栓孔采用统一孔径规格，现场装配时无需区分螺栓型号，降低错装风险。端盖外侧的轴伸凸台做了圆角过渡处理，避免应力集中导致的凸台根部开裂问题，同时凸台外径尺寸匹配通用联轴器的安装避让范围，外接驱动轴时无需额外加工转接件。从传动匹配角度，

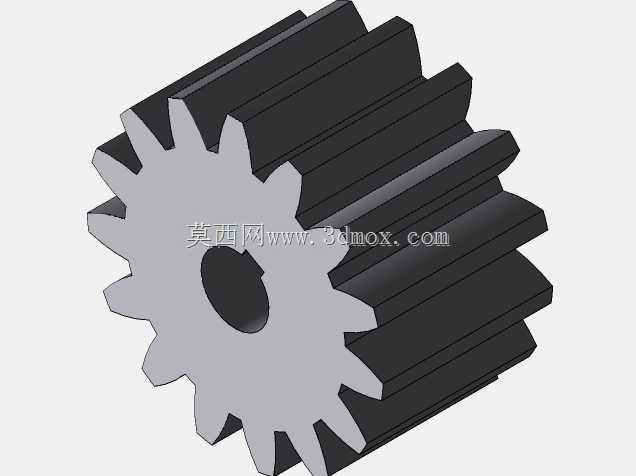

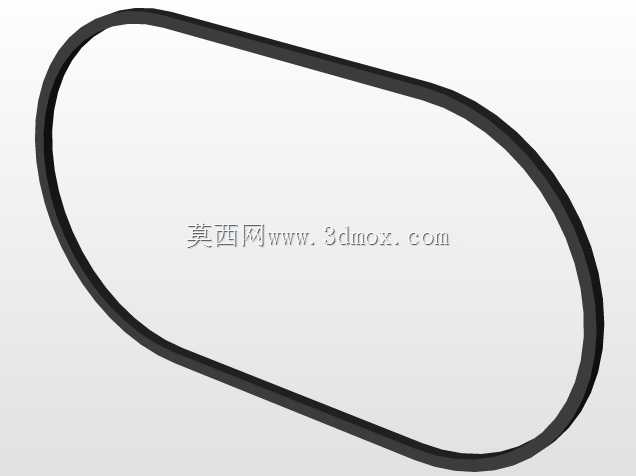

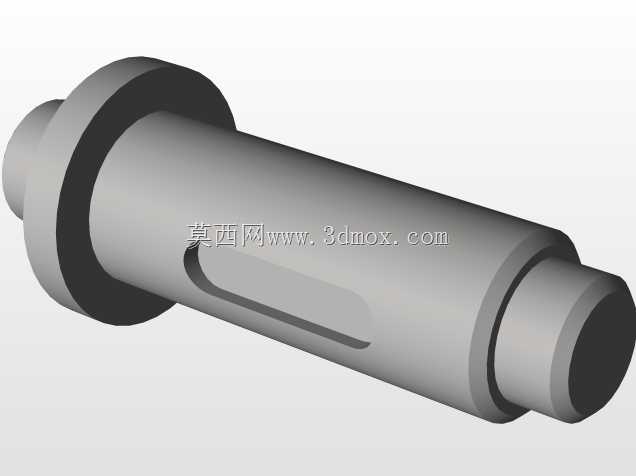

　　该端盖适配的油泵内部采用渐开线正齿轮传动结构，齿轮与传动轴之间通过平键+花键的复合连接方式传递扭矩，键槽的位置与尺寸严格对应轴类零件的设计参数，装配时键侧与键槽侧面的配合间隙控制在0.02-0.04mm之间，既保证扭矩传递的可靠性，又方便后期维护时的零件拆卸。在实际设备配套场景中，这类端盖结构可广泛应用于机床润滑系统、工程机械液压供油单元、小型液压站动力泵组等场景，安装时端盖与泵体结合面采用耐油橡胶密封垫辅助密封，可适配0.6-2.5MPa的工作压力区间，长期运转工况下端盖的形位公差稳定性可保证轴承支撑位的同轴度不发生偏移，延长内部齿轮与轴承的使用寿命。建模过程中针对零件的壁厚做了均匀化处理，最薄处壁厚不小于8mm，

　　既满足铸件的浇铸工艺要求，避免浇铸时出现冷隔、缩孔缺陷，又控制了零件整体重量，降低整泵的自重负载。端盖表面的所有棱边均做了C1倒角处理，既去除加工毛刺避免装配时划伤操作人员，又能在安装密封件时起到导向作用，防止密封件被锐边切损导致密封失效。针对油泵工作时的内部压力冲击，端盖的螺栓孔分布做了受力优化，在轴伸侧附近加密螺栓布置间距，平衡内部油压对端盖的轴向推力，避免长期受压后出现端盖变形导致的密封失效问题。
