开槽式传动连杆机械结构设计

　　在轻工自动化输送线、小型专用机床进给机构、包装设备的间歇传动单元里，这类带长槽结构的连杆是很常见的运动转换部件，和常规两端固定铰孔的连杆不同，开槽结构的存在让它能实现特定轨迹的复合运动，而不是单纯的定半径圆周摆动。从实际使用场景来看，这类连杆常被用在需要实现行程可调、或者从动件需要在某一段运动轨迹中保持停歇的机构里，比如小型模切机的进纸传动端，通过槽内的滑块配合固定端的铰接，就能把主动曲柄的连续转动，转化为从动摆杆的间歇往复动作，相比额外添加凸轮机构，这种开槽连杆的结构更紧凑，装配环节的累计误差也更容易控制。

　　设计这类零件的时候，首先要敲定的是两个连接端的位置关系，下端的固定铰孔是整个连杆的摆动基准，孔的内径要和配套的铰接销轴做基孔制间隙配合，通常选H7/g6的配合公差，保证摆动过程中没有卡滞，同时径向窜动量控制在0.02mm以内，避免长期运行出现冲击磨损。上端的长槽是功能核心，槽的宽度要和配套的滑动销做小间隙配合，槽的长度直接决定了从动件的有效行程，设计时要先通过运动仿真模拟整个运动周期里滑动销在槽内的移动范围，槽的两端要留出1.5-2mm的冗余行程，避免加工误差或者装配偏差导致滑动销撞到槽端造成机构卡死。

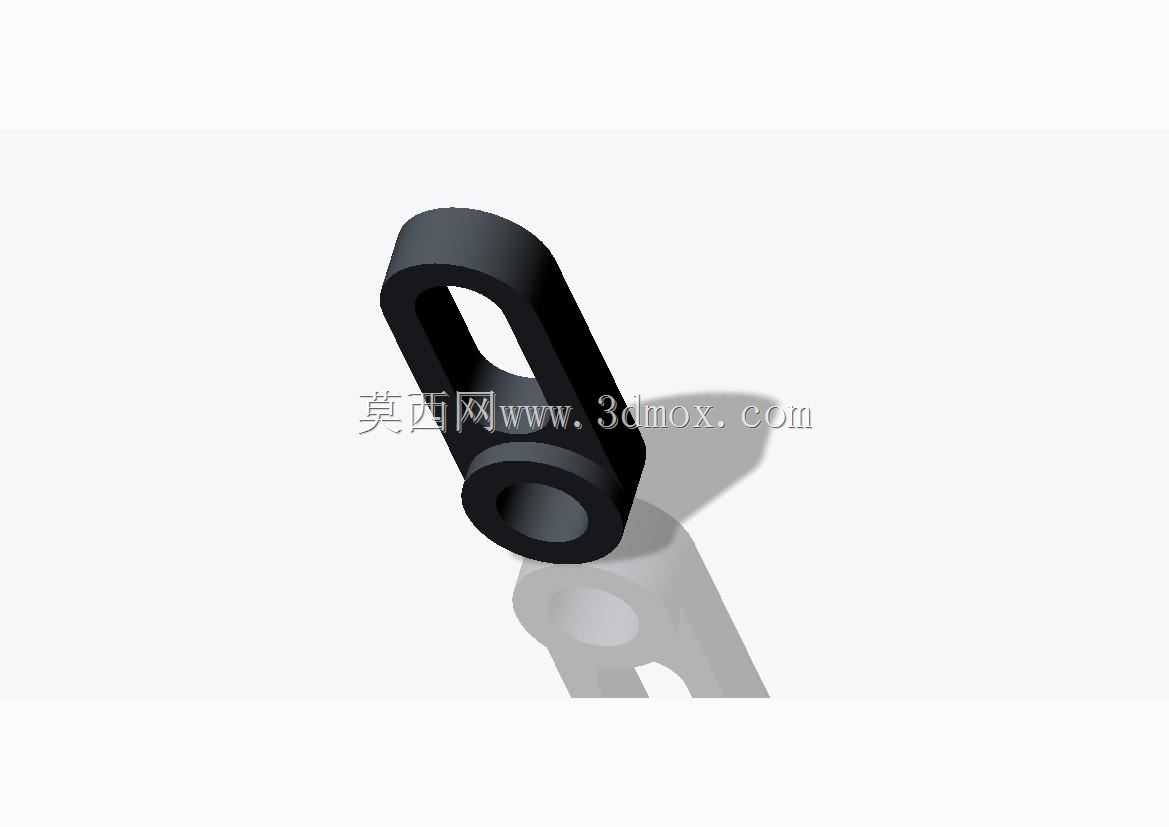

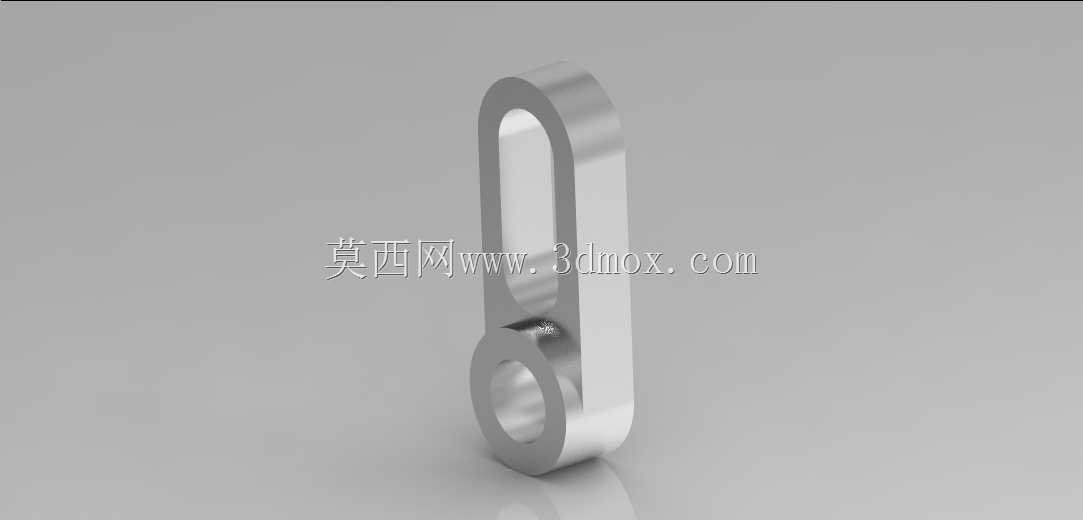

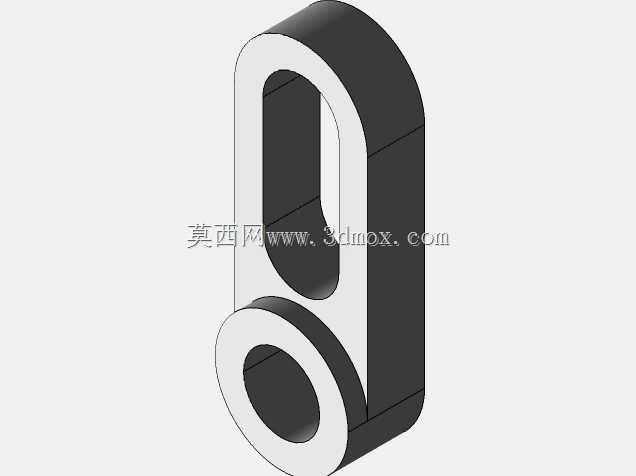

　　从外形结构来看，这个连杆采用等厚度的板状结构，厚度方向的尺寸要根据实际承受的传动载荷来核算，通常在轻载传动场景下，厚度取铰孔直径的0.6-0.8倍就能满足强度要求，材料一般选45号钢调质处理，表面做发黑防锈，槽的内壁和铰孔的内孔表面粗糙度要控制在Ra1.6以下，减少滑动和转动过程中的磨损。安装边界方面，下端铰孔的中心到连杆最外侧轮廓的距离要留出足够的扳手操作空间，通常不小于铰接螺母的对边尺寸加3mm，方便装配时拧紧固定；上端长槽的两侧外边缘要做倒钝处理，避免安装调试过程中划伤操作人员，同时槽的两个端部要做和槽宽等直径的圆弧过渡，减少应力集中，避免长期交变载荷下槽端出现裂纹。

　　实际装配调试的时候，要注意槽内滑动销的润滑，通常在滑动销上开设油槽，定期加注锂基脂，降低滑动摩擦阻力，同时要控制铰接端的预紧力，不能把固定端的铰接锁死，要保证连杆能绕固定铰点灵活摆动，又没有轴向的窜动。和普通连杆相比，这种开槽结构的连杆对形位公差的要求更严格，下端铰孔的中心线和长槽的对称中心线要保证在同一平面内，平行度公差要控制在0.03mm以内，否则滑动销在槽内移动时会出现别劲的情况，轻则增大传动阻力加快磨损，重则导致整个机构运行卡滞，损坏配套的传动部件。在一些需要微调行程的设备上，还可以在长槽的一端加装调整螺钉，通过改变滑动销的起始位置来微调从动件的运动行程，不需要重新加工零件就能适配不同的工艺需求，这也是这类开槽连杆在非标自动化设备里被广泛应用的原因之一。
