弧形网格框架焊接连接结构设计

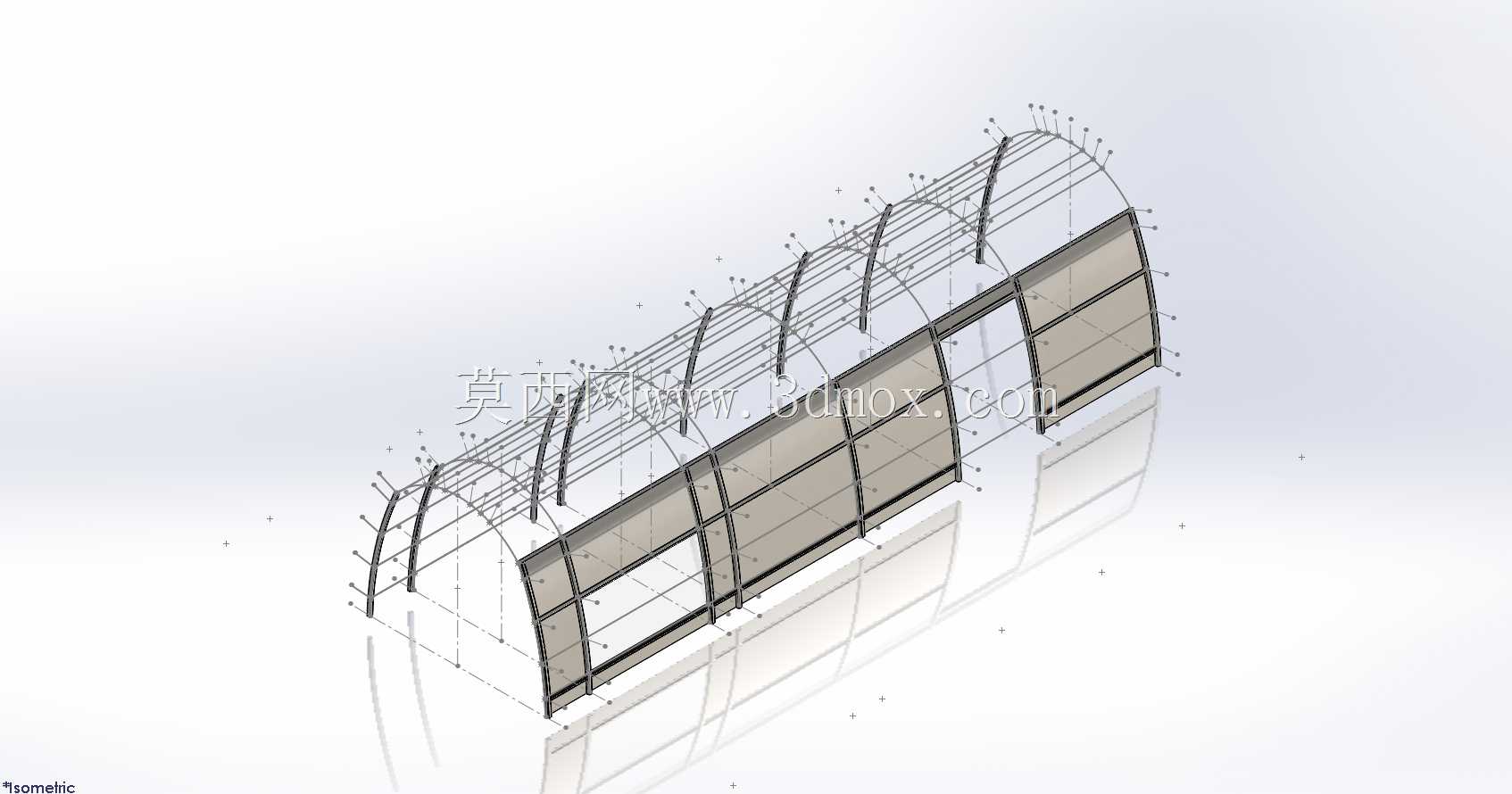

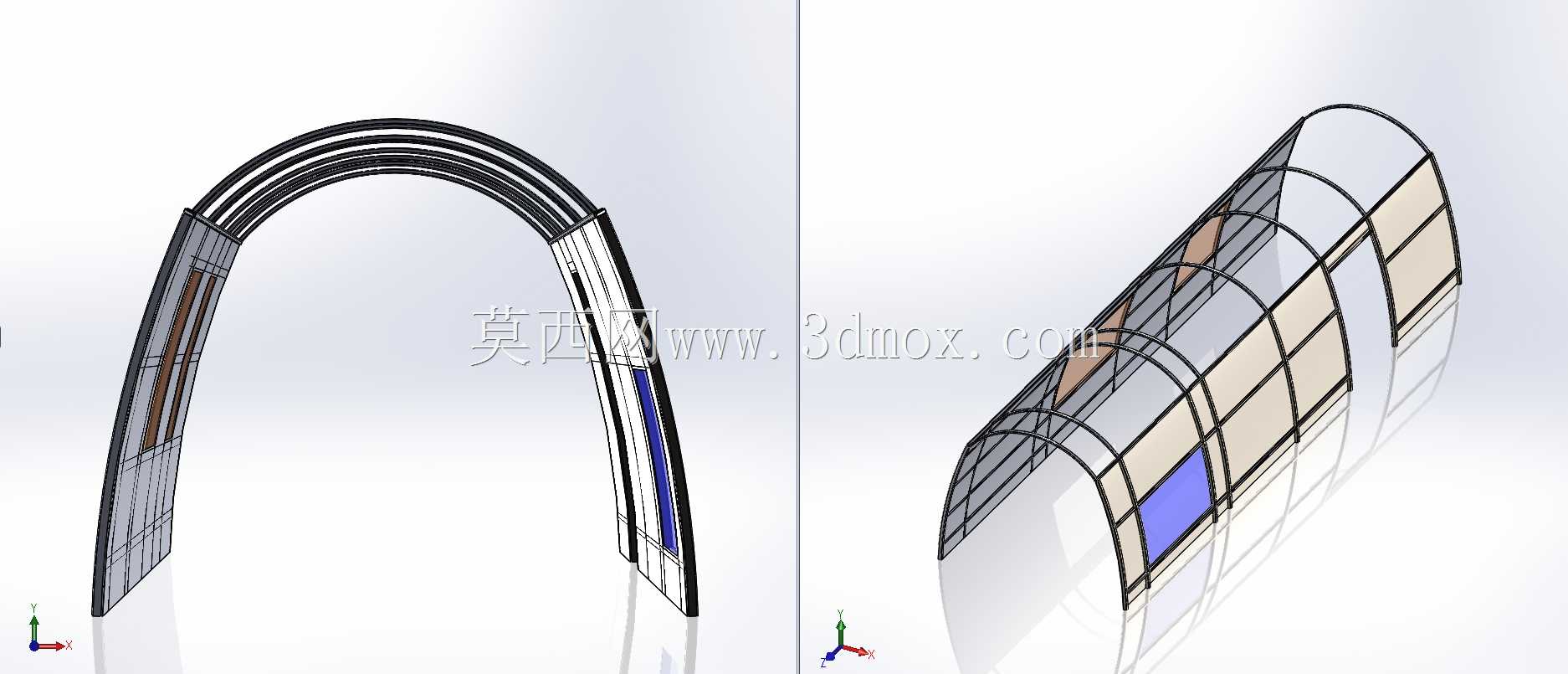

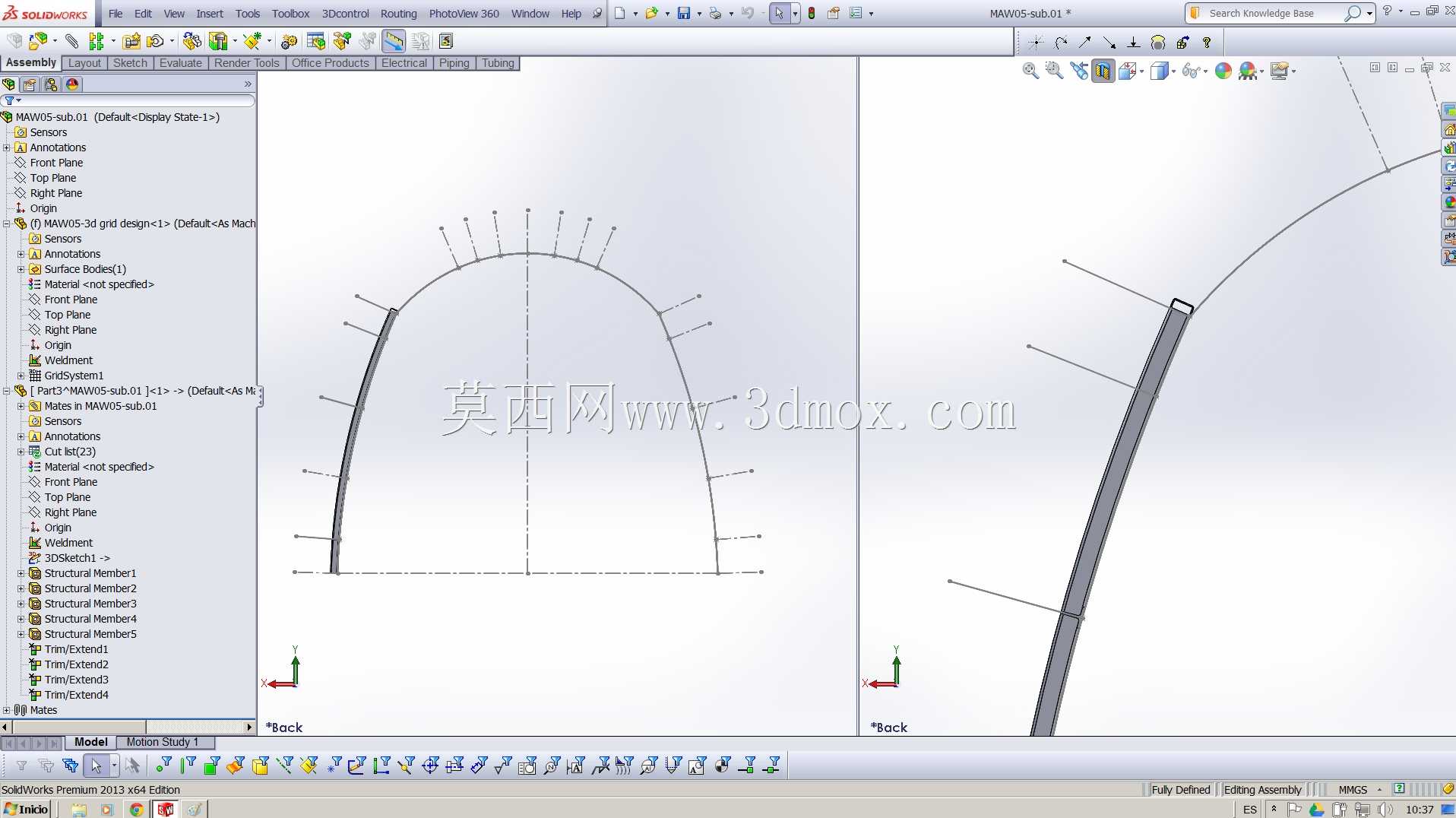

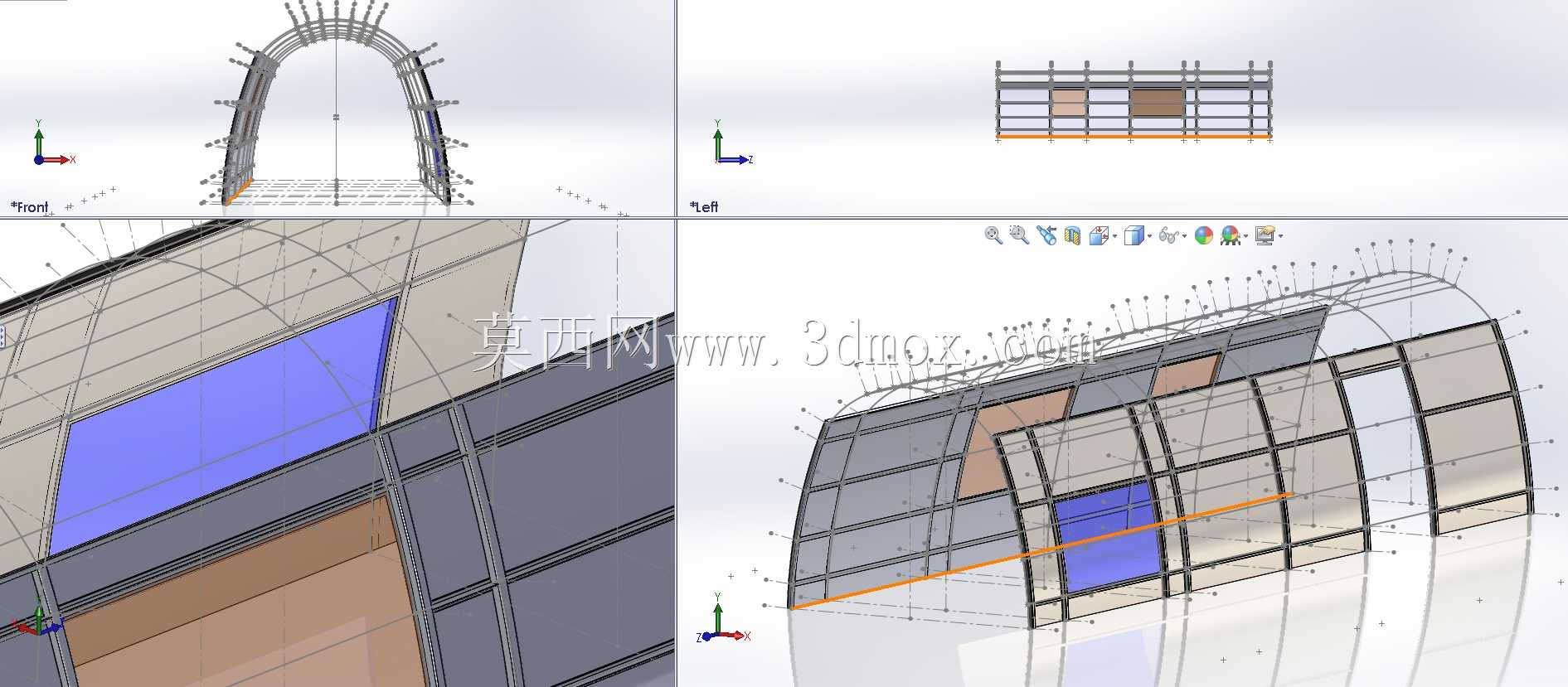

　　这类弧形网格焊接框架结构，在实际工程场景中多用于设施农业的保温棚体支撑、户外临时通道遮雨棚骨架、小型设备外置防护围挡等场景，核心作用是通过杆件的网格排布，在控制整体自重的前提下，形成具备足够抗风载、抗雪压能力的稳定支撑体系，为外侧覆盖的透光板材、围护板材提供可靠的安装点位。从结构受力逻辑来看，整体采用拱弧形的主轮廓设计，能够将顶部承受的竖向荷载通过弧形杆件顺畅传递到两侧底部的支撑端，相比直棱直角的框架结构，弧形轮廓不存在应力集中的直角拐点，在承受侧向风荷载时，气流可以顺着弧面顺滑导流，减少结构承受的正面风阻，避免框架在极端天气下出现杆件弯折、节点脱开的失效问题。设计过程中，首先要确定整体的跨度与安装边界，

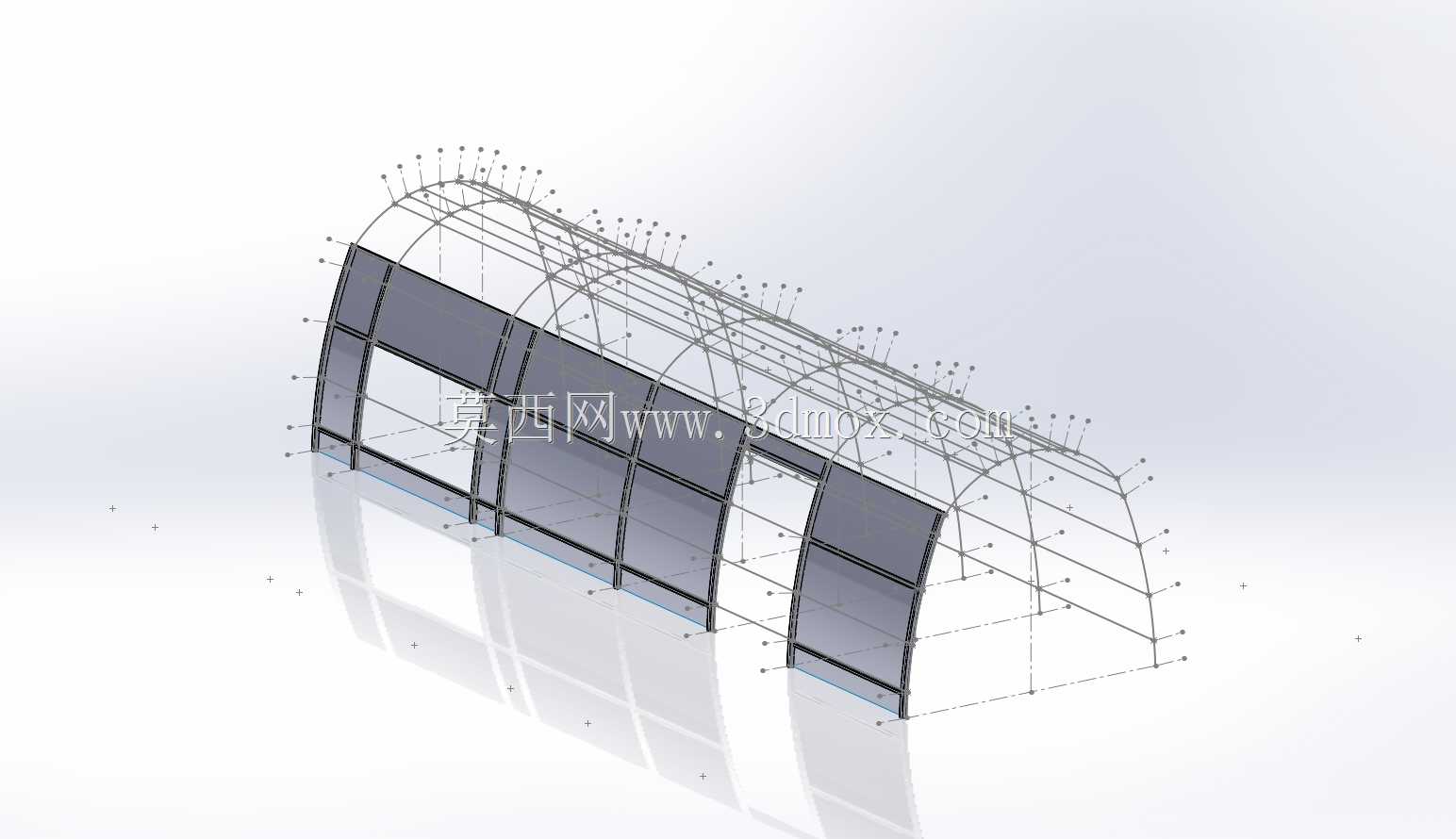

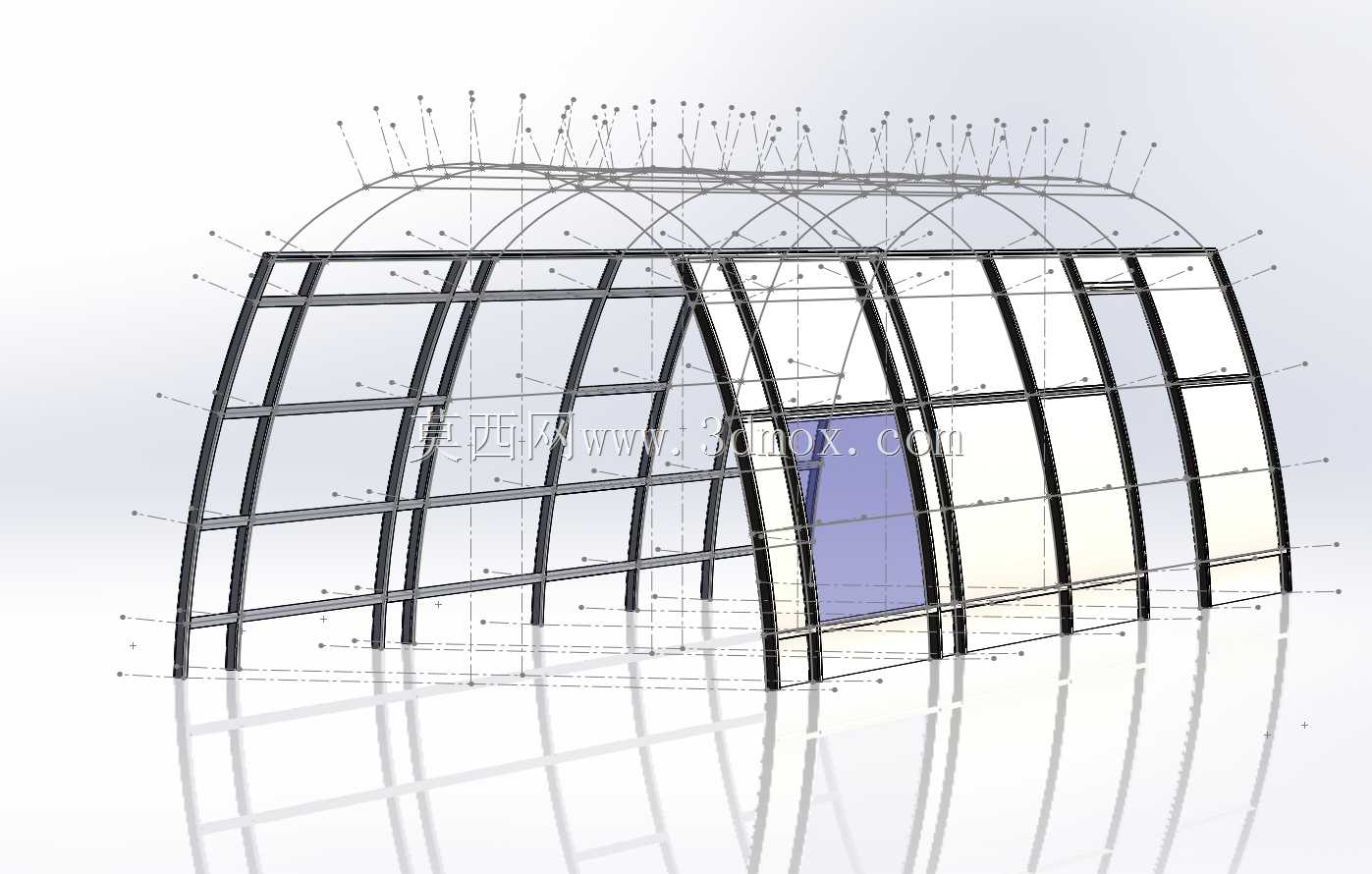

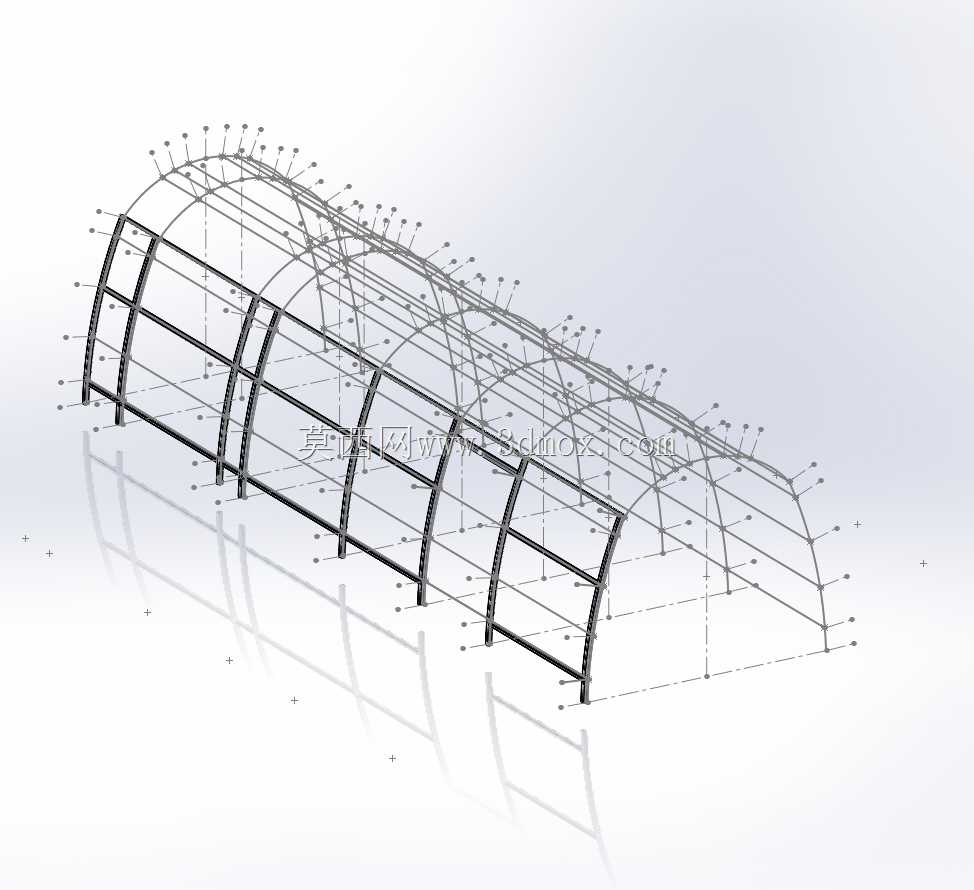

　　这类结构的单跨跨度通常适配3到6米的通行或覆盖需求，整体高度从底部安装基面到拱顶的高度控制在2.2米到3米区间，既能够满足人员直立通行、小型作业设备进出的空间要求，也不会因为拱高过大导致顶部受风面积额外增加，同时控制整体材料用量。网格系统的杆件排布上，横向的弧形主肋按照等间距排布，间距控制在0.8米到1.2米之间，这个间距刚好匹配常规透光围护板材的标准幅宽，能够让板材边缘直接搭在主肋杆件上，减少额外的辅材用量；纵向的连接直杆则沿着弧形主肋的轮廓，在拱脚、拱腰、拱顶等关键受力点位布置，将分散的弧形主肋连接成整体的空间网格体系，避免单根主肋出现侧向失稳的问题。焊接节点的设计是整个结构的核心，所有杆件的交接位置都采用满焊连接，

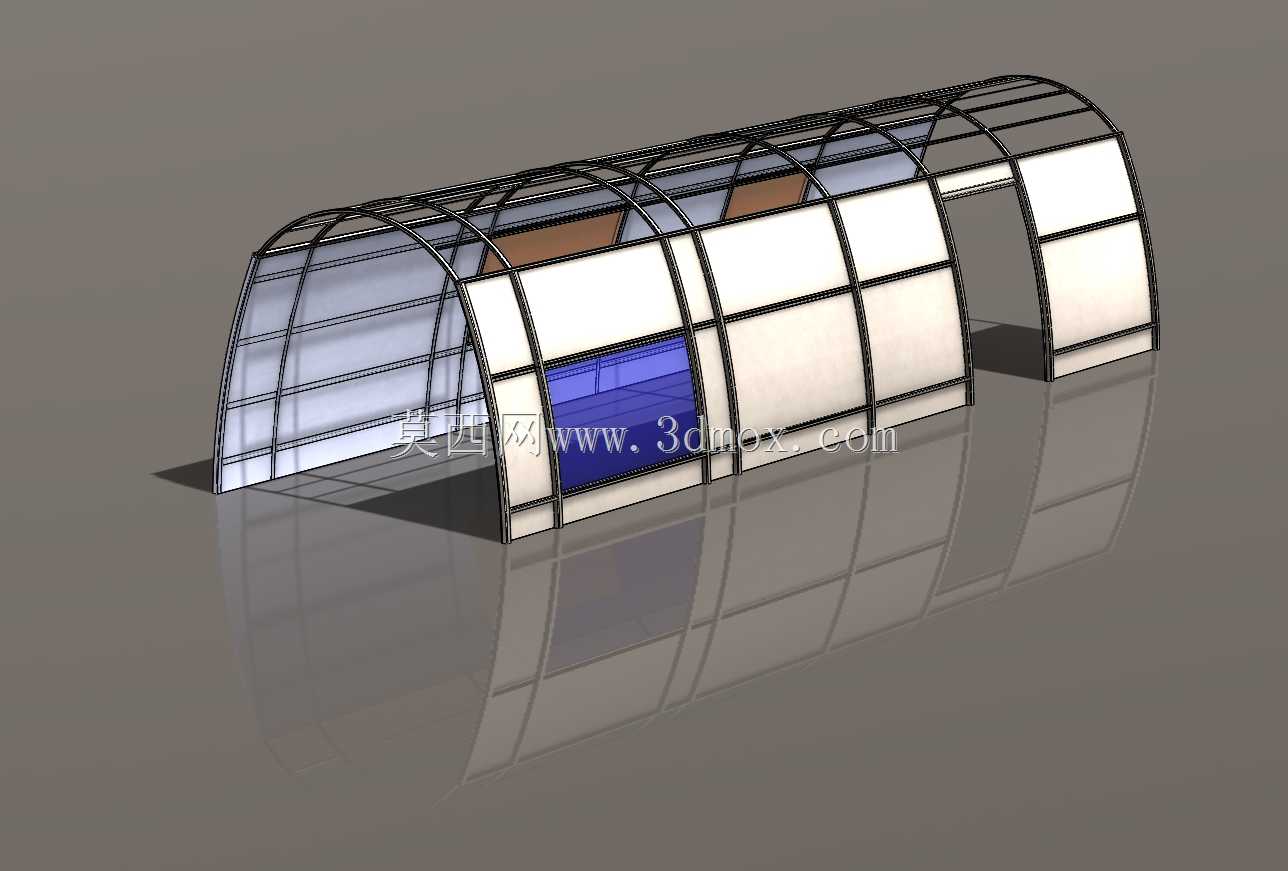

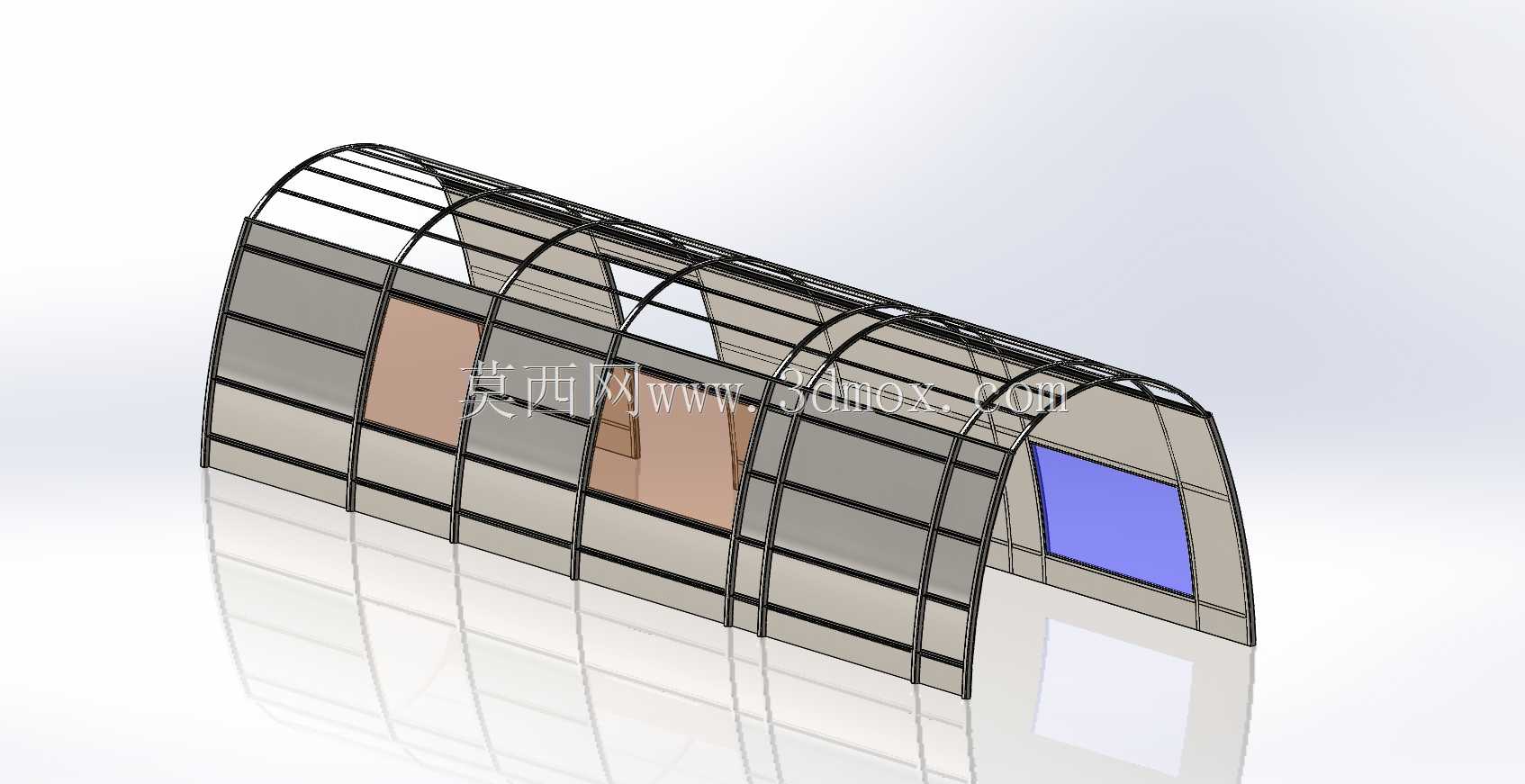

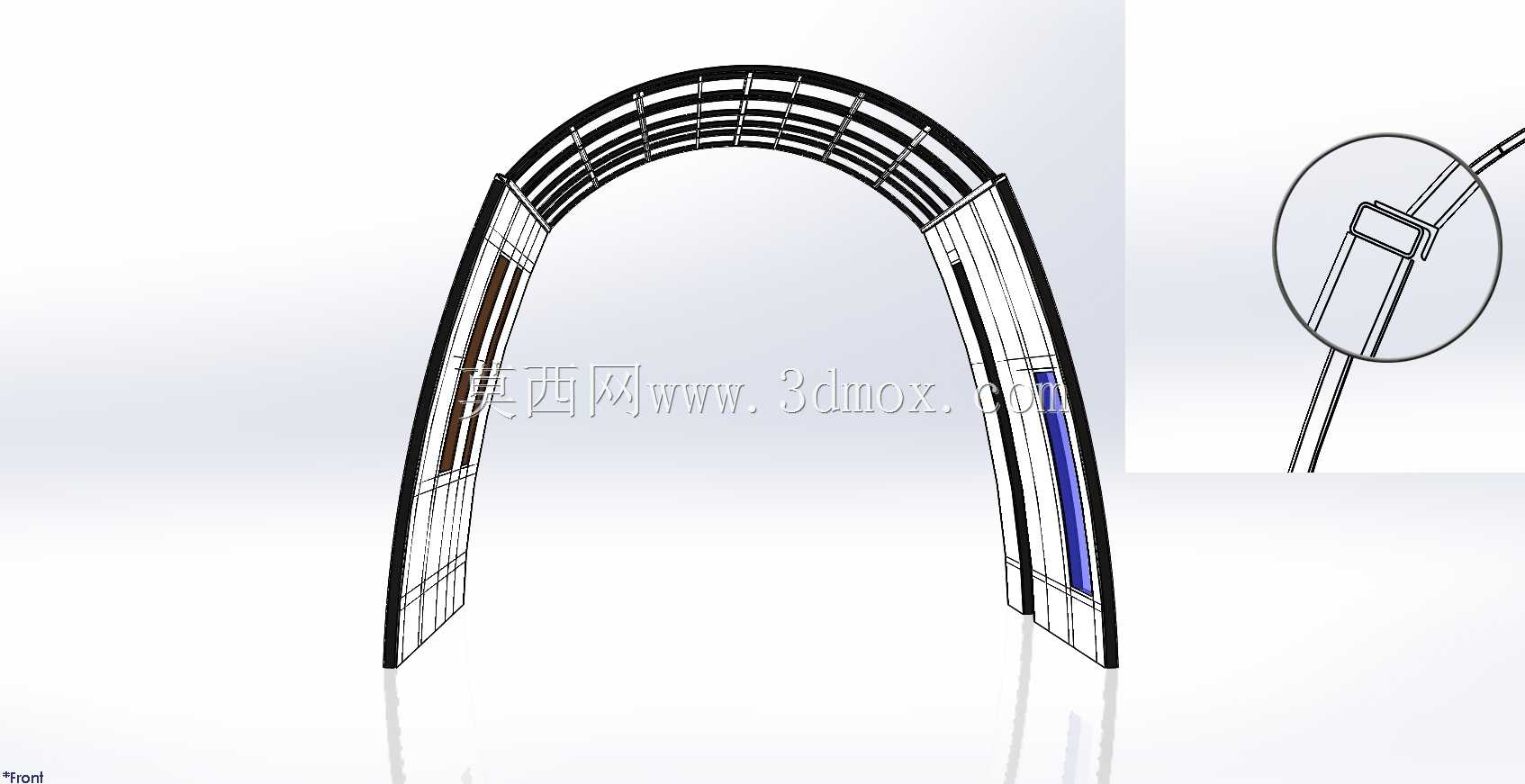

　　焊脚尺寸根据杆件的壁厚匹配，通常采用薄壁矩形管作为主杆件时，焊脚高度不小于杆件壁厚的0.8倍，焊接完成后需要对焊渣进行清理，避免节点位置出现锈蚀隐患。在节点排布时，特意将围护板材的安装点位与焊接节点位置错开，避免焊接凸起影响板材的贴合安装，同时在每段网格的框格内部，预留了板材固定的自攻螺钉安装位，框格的尺寸控制在0.8米到1米见方，这个尺寸下的围护板材不会因为跨度过大出现中部下挠、积水积灰的问题。结构的两端设计了平直的延伸段，作为棚体的进出通道开口，开口位置的杆件做了局部加强，在开口的上下边缘增加了横向的加固杆件，抵消因为开口断开主肋导致的刚度削弱，避免开口位置出现框架变形。从安装适配性来看，整个框架的底部设计了平直的安装脚，

　　每个拱肋的底部都预留了与地面基础连接的螺栓孔位，可以直接通过膨胀螺栓固定在混凝土地面基础上，也可以通过预埋焊接的方式与地面的金属预埋件连接，适配不同的现场安装条件。在杆件选型上，主弧形肋采用的薄壁矩形管具备足够的抗弯截面模量，纵向连接杆件采用稍小规格的矩形管，在保证整体刚度的前提下尽可能降低结构自重，让整个框架可以在工厂分段焊接完成后，运输到现场进行分段拼接，减少现场焊接的工作量，提升安装效率。实际使用过程中，这类网格焊接框架的围护板材可以根据使用需求选择，比如农业种植场景可以选择阳光板、PO膜等透光材料，作为设备防护棚时可以选择彩钢板、冲孔网板等防护材料，框架本身的网格结构也为后续加装喷淋管线、照明线路、通风设备提供了充足的固定点位，不需要额外在杆件上打孔破坏结构强度。设计时还考虑了不同使用场景的荷载冗余，在常规恒载、活载的计算基础上，预留了1.5倍的安全系数，能够应对不同地区的风雪荷载差异，避免因为局部荷载超出设计值导致结构失效。整个焊接结构的所有杆件交接位置都做了顺滑的过渡处理，没有尖锐的突出棱角，既能够避免安装过程中划伤施工人员，也能够减少围护板材安装时被棱角划破的风险。
