不锈钢外螺纹软管端管接头三维设计

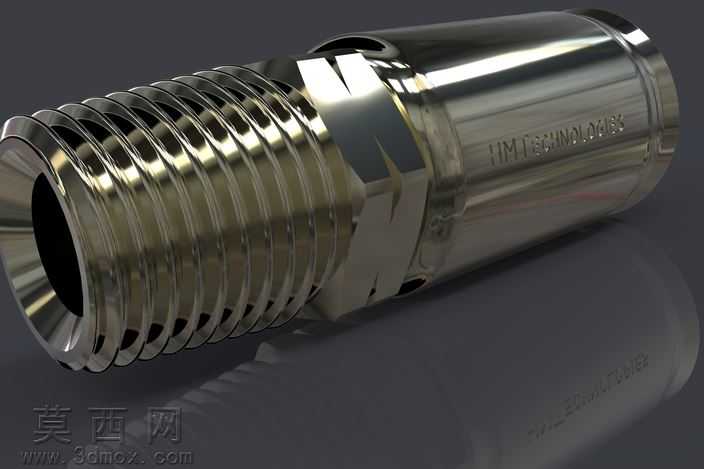

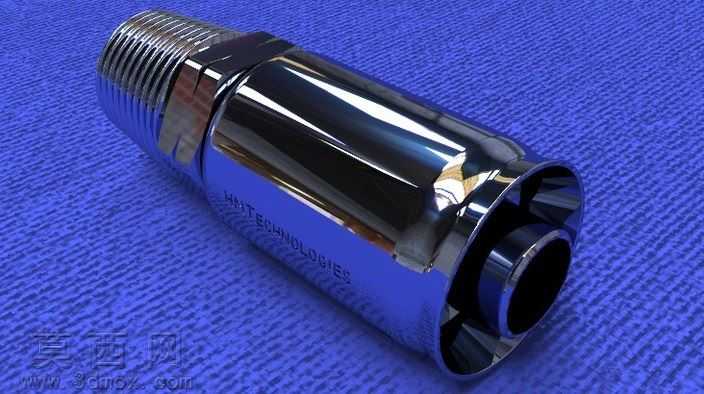

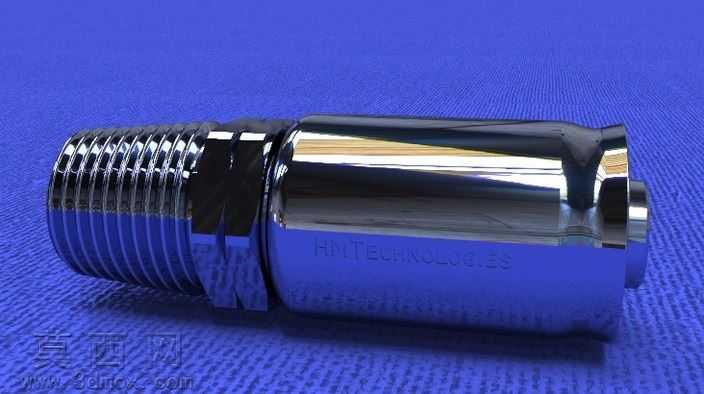

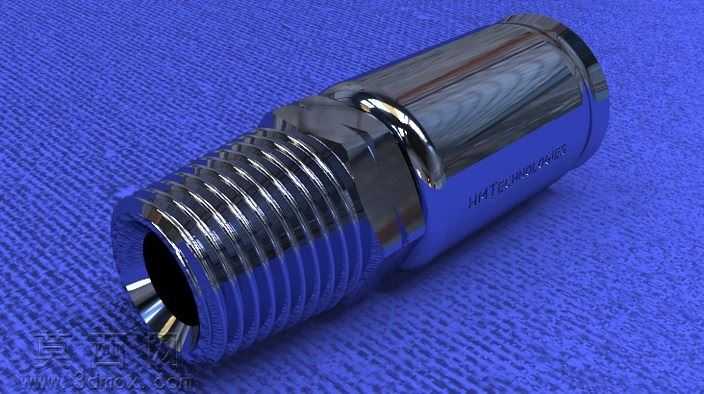

本作品为不锈钢材质软管端管接头的三维建模设计成果，建模阶段采用参数化设计思路，先基于管路连接的通用工况确定核心尺寸基准，对外螺纹段严格遵循密封管螺纹的齿形参数进行特征绘制，保证螺纹牙型的螺距、牙高、锥度完全符合行业连接标准，避免后期装配出现密封失效、螺纹错扣的问题。接头中部的六角扳拧结构做了圆角过渡处理，既保证扳手夹持时的受力面足够平整，也通过圆角特征消除加工应力集中点，提升接头的抗扭强度。尾部的软管插接段设计了多道环形倒刺结构，每道倒刺的倾角、高度都经过反复调整，保证软管套接后能形成多道密封防线，在承压工况下不会出现软管脱落、介质渗漏的问题。建模过程中对所有边棱做了符合加工工艺的倒角处理，没有出现尖锐直角、零厚度面等建模错误，所有特征的参数都可编辑调整，能够适配不同通径、不同压力等级的管路连接需求。材质渲染阶段采用高精度不锈钢金属材质，调整了材质的反射率、粗糙度参数，还原出不锈钢抛光表面的金属光泽，同时对接头表面的标识字符做了浮雕特征处理，让渲染效果更贴近真实工业产品的视觉质感。结构设计上充分考虑了实际使用的可靠性，内部流道做了平滑过渡处理，减少介质流经接头时的压力损失，外螺纹段与插接段的同轴度公差在建模时做了严格约束，保证装配后管路不会出现偏斜应力。整体模型的特征树逻辑清晰，从基准草图到实体拉伸、螺纹扫描、倒角、倒刺阵列的步骤规整，既可以直接用于产品的加工出图，也能作为液压、气动管路系统装配设计的标准件调用，适配各类工业管路的连接场景。
