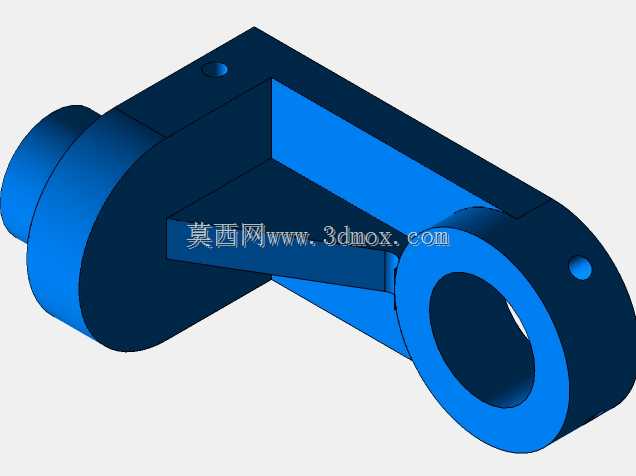

带铰接耳座的立式支撑连接构件

　　这类带单端铰接耳的立式支撑构件，在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动副中应用十分广泛，日常设备运维中经常能见到同结构的替换件，主要承担相邻部件之间的铰接传动、载荷传递以及位置支撑作用，一端的圆柱轴头用于和固定基座的安装孔配合实现转动副连接，另一端的带孔耳座则通过销轴和活动摆臂、连杆类部件连接，将驱动端的往复动力传递到执行端，同时自身的立式支撑板结构可以承受传动过程中产生的径向弯矩，避免连接部位出现应力集中导致的变形失效。

　　从结构设计逻辑来看，整个构件采用一体化铸造成型后再做机加工的工艺路线，主体的立式支撑板做了变厚度处理，靠近轴头和耳座的连接位置做了加厚过渡，中间区域适当减薄来控制整体重量，同时在支撑板和耳座、轴头的衔接位置设置了三角形加强筋，筋板的厚度根据整体载荷等级做匹配，既可以抵消传动过程中筋板位置的剪切应力，也能避免铸件冷却过程中出现缩孔、应力开裂等缺陷。轴头端的设计考虑了转动副的配合需求，轴头的外径尺寸和基座安装孔采用间隙配合，轴端设置了挡圈槽，安装时可以通过轴用挡圈限制轴向窜动，轴头根部和支撑板衔接的位置做了圆角过渡，避免直角位置的应力集中，同时这个圆角也能在装配时起到导向作用，方便轴头顺利穿入基座的安装孔。

　　另一端的铰接耳座采用了同轴双孔耳板结构，两个耳板的内孔保持严格的同轴度要求，孔的内径和连接销轴采用过渡配合，耳板的外侧端面做了铣平处理，保证销轴安装后挡圈或者锁紧螺母的贴合面平整，耳板和支撑板连接的位置同样做了圆角过渡，避免耳板受侧向力时从根部断裂。整个构件的安装边界需要提前在布局阶段确认：轴头端的安装深度要匹配基座轴承孔的深度，保证轴头穿入后挡圈槽完全露出，不会出现轴头顶死或者窜动量过大的问题；耳座端的两个耳板之间的开档尺寸要匹配所连接摆臂的端部厚度，预留0.2-0.5mm的装配间隙，避免摆臂转动时和耳板内侧出现摩擦卡滞；构件整体的安装高度要保证摆臂转动到极限位置时，不会和下方的安装基面或者周边其他零部件产生运动干涉，尤其是加强筋的外轮廓位置，要提前在三维布局中做运动仿真校核，确认全行程范围内的安全间隙。

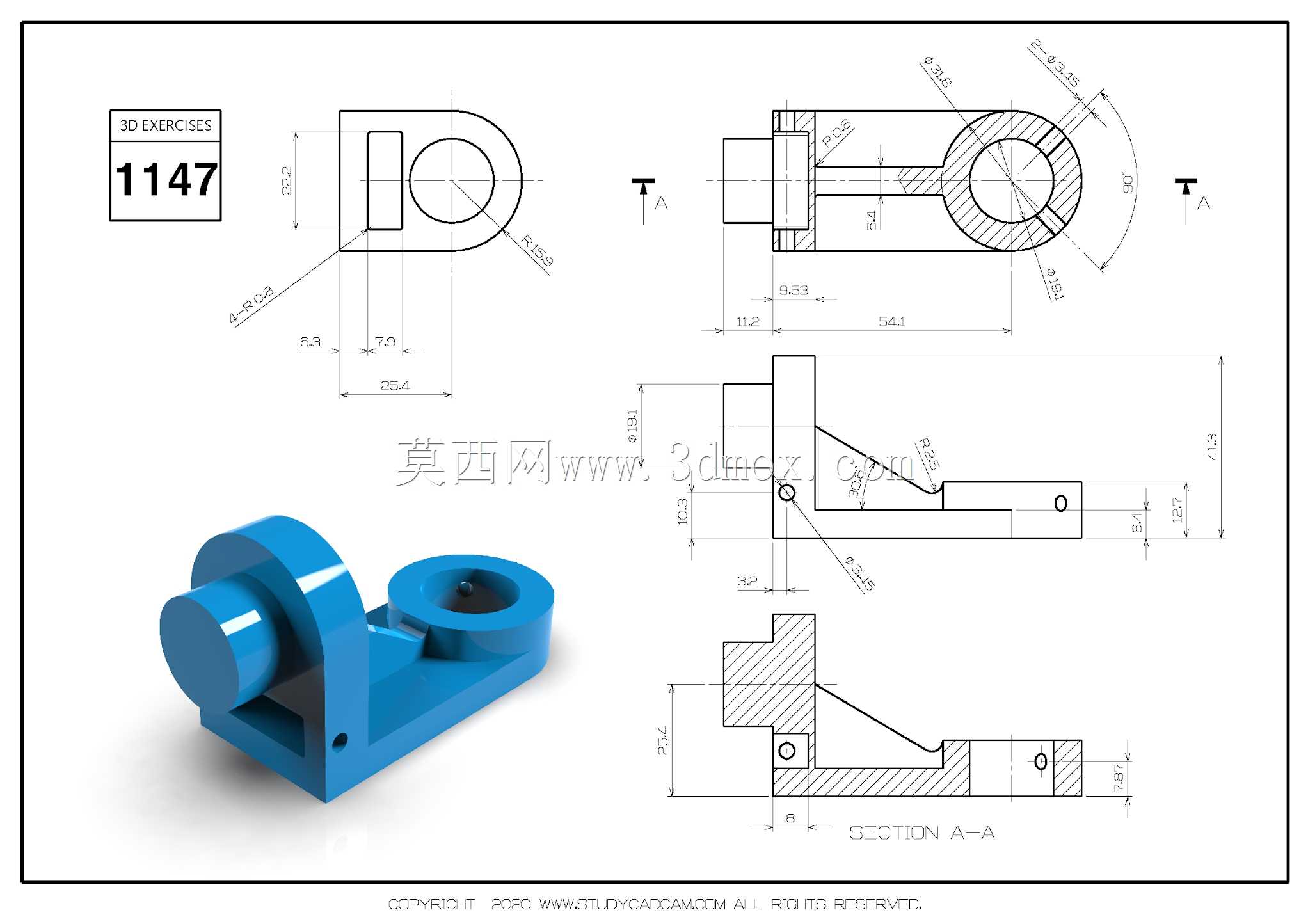

　　建模过程中需要重点管控几个形位公差要求：轴头的圆柱度要控制在0.02mm以内，保证和基座孔配合时转动顺畅无卡滞；耳座两个内孔的同轴度要控制在0.03mm以内，避免销轴穿入后出现别劲的情况，加速销轴和孔的磨损；轴头的轴线和耳座内孔的轴线要保持平行，平行度公差根据构件的整体长度控制在0.05mm以内，否则会导致传动过程中出现附加弯矩，不仅会增大传动阻力，长期运行还会造成轴头弯曲、耳板开裂等失效问题。另外构件上的小孔是工艺定位孔，在机加工过程中用于装夹定位，保证各个加工面的位置精度，建模时不要遗漏这个特征，否则后续出工程图时会缺少加工定位基准的标注，给车间加工造成困扰。这类构件虽然结构不算复杂，但是是机械传动结构中非常典型的铰接支撑类零件，涵盖了轴类特征、板类特征、筋板特征、孔类特征的建模要点，对于掌握零件从功能需求到结构落地的设计逻辑有很强的练习价值，建模时不要只照着尺寸抄数，要多思考每个结构对应的功能作用，理解每个尺寸标注背后的装配、加工、强度层面的考量，才能真正提升结构设计的能力。
