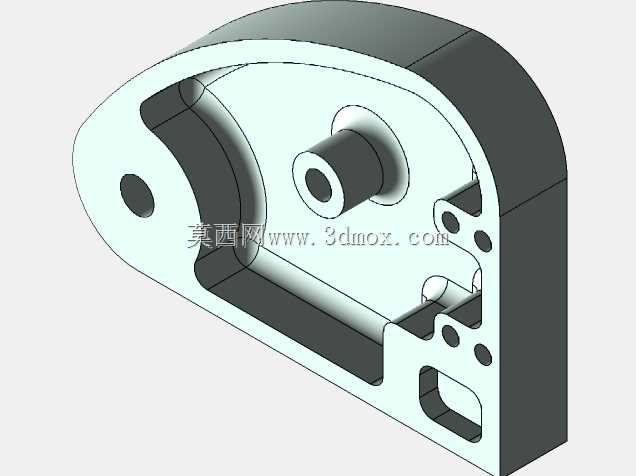

异形安装基座机械结构练习三维建模

　　这款异形安装基座类零件，常见于中小型自动化设备的执行端安装工位，承担着定位、承载小型功能组件的作用，在轻工装配设备、检测工位工装、小型输送线的侧装定位模块中都能见到同类结构的应用，其不规则的外轮廓并非随意设计，而是为了适配设备内部局促的安装空间，在避让周边运动部件走线、传动结构的前提下，最大化利用有限的安装区域实现多组件的集成固定。从结构设计逻辑来看，零件整体采用一体化铣削成型的思路设计，主体壁厚保持均匀，避免加工过程中出现应力变形，同时不同区域的壁厚根据承载需求做了差异化调整：承载凸台区域的壁厚做了加厚处理，用于安装定位销与紧固螺丝的孔位周边，都设计了局部加强筋结构，抵消螺丝锁紧时产生的局部应力，防止长期使用后出现孔位开裂、

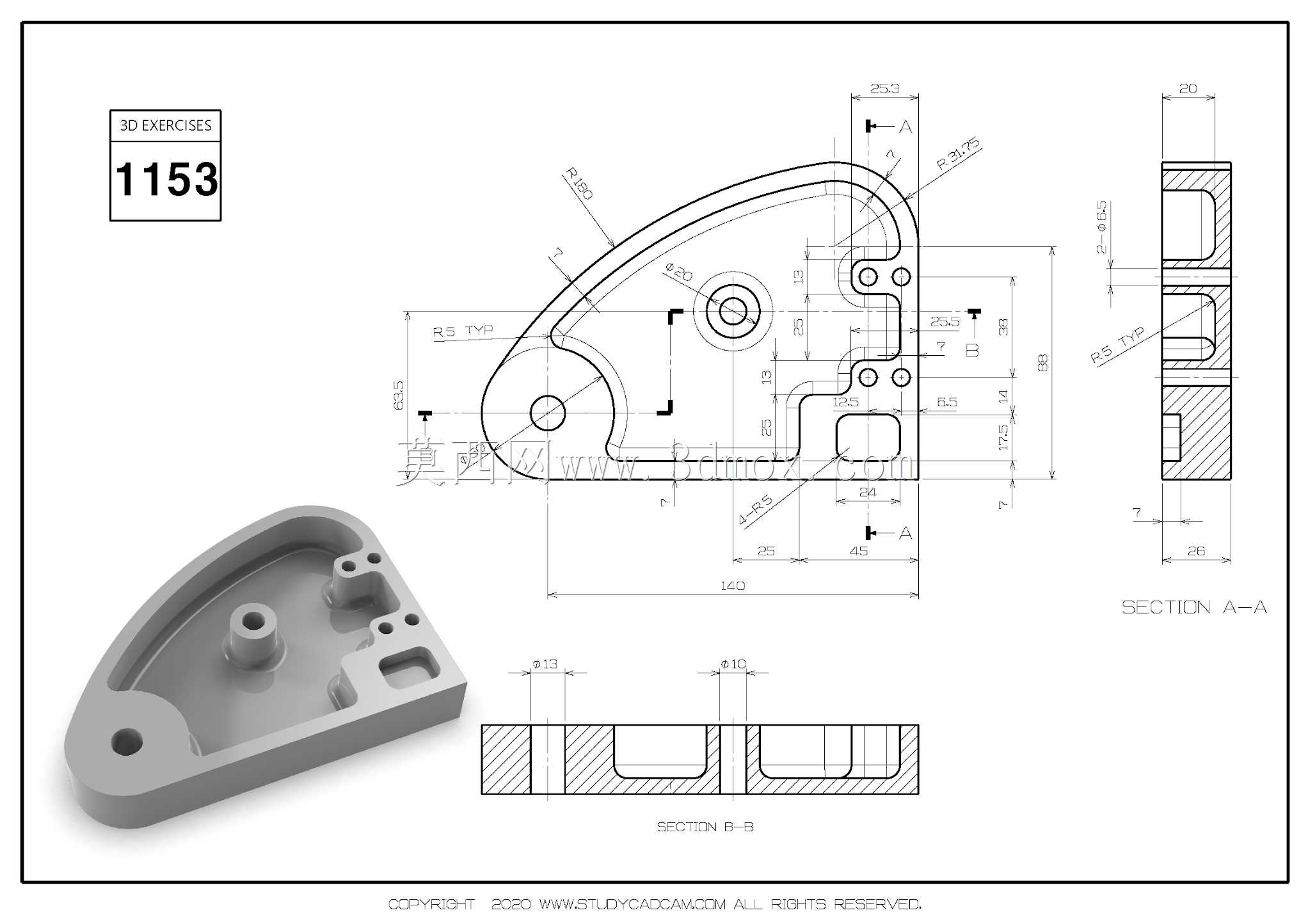

　　基座变形的问题。零件上的多个安装孔位分为两类，一类是贯穿的光孔，用于穿装紧固螺栓将基座整体固定在设备主安装板上，孔位的位置度公差要求控制在0.05mm以内，保证基座安装后的重复定位精度；另一类是带沉台的螺纹底孔，用于固定上方搭载的小型功能组件，沉台深度经过精确计算，保证螺丝锁紧后端面不高出零件表面，避免与周边运动部件产生干涉。零件的曲面外轮廓采用多段圆弧相切过渡设计，既减少了加工时的刀具换向冲击，也避免了锐边带来的安全隐患，同时曲面的曲率经过反复调整，刚好能避让相邻工位做回转运动的摆臂结构，在设备运行全程，摆臂与基座外轮廓的安全间隙保持在2mm以上，既不会出现运动干涉，也不会过度浪费安装空间。从剖视结构能看到，

　　零件内部设计了多处减重槽，这些减重槽并非简单挖空，而是沿着零件的应力分布路径设置，在不降低整体结构强度的前提下，将零件整体重量降低了近30%，同时减重槽的位置也预留了走线空间，搭载组件的线缆可以顺着减重槽排布，避免线缆外露被运动部件剐蹭。零件的安装边界尺寸经过严格控制，整体长度方向最大尺寸142mm，宽度方向最大尺寸85mm，高度方向最大尺寸24mm，所有凸台的高度都控制在安装平面以上12mm以内，保证安装后整体占用的空间包络在预设范围内，不会超出设备内部的安装空间限制。设计这类零件时，首先要梳理清楚安装工位的所有约束条件：包括周边固定部件的位置、运动部件的运动轨迹、需要搭载的组件数量与安装尺寸、线缆的排布路径，

　　再基于这些约束反推零件的外轮廓，之后再根据承载需求布置加强结构与安装孔位，最后通过剖视检查内部壁厚是否均匀、是否存在加工死角，所有转角位置都设计了R2以上的圆角，适配常规立加中心的刀具加工路径，不需要特殊刀具就能完成全部加工工序，有效控制加工成本。这类零件作为设备中的基础安装构件，虽然不直接参与设备的核心运动，但其定位精度、结构强度直接影响上方搭载组件的运行稳定性，设计过程中需要反复校核孔位的位置精度、结构的受力变形量，模拟螺丝锁紧后的应力分布，避免长期使用后出现基座偏移、组件定位失效的问题，同时还要兼顾加工工艺性，减少不必要的复杂结构，在满足功能需求的前提下尽可能简化加工工序，降低零件的制造成本。
