汽车发动机活塞连杆组件结构设计

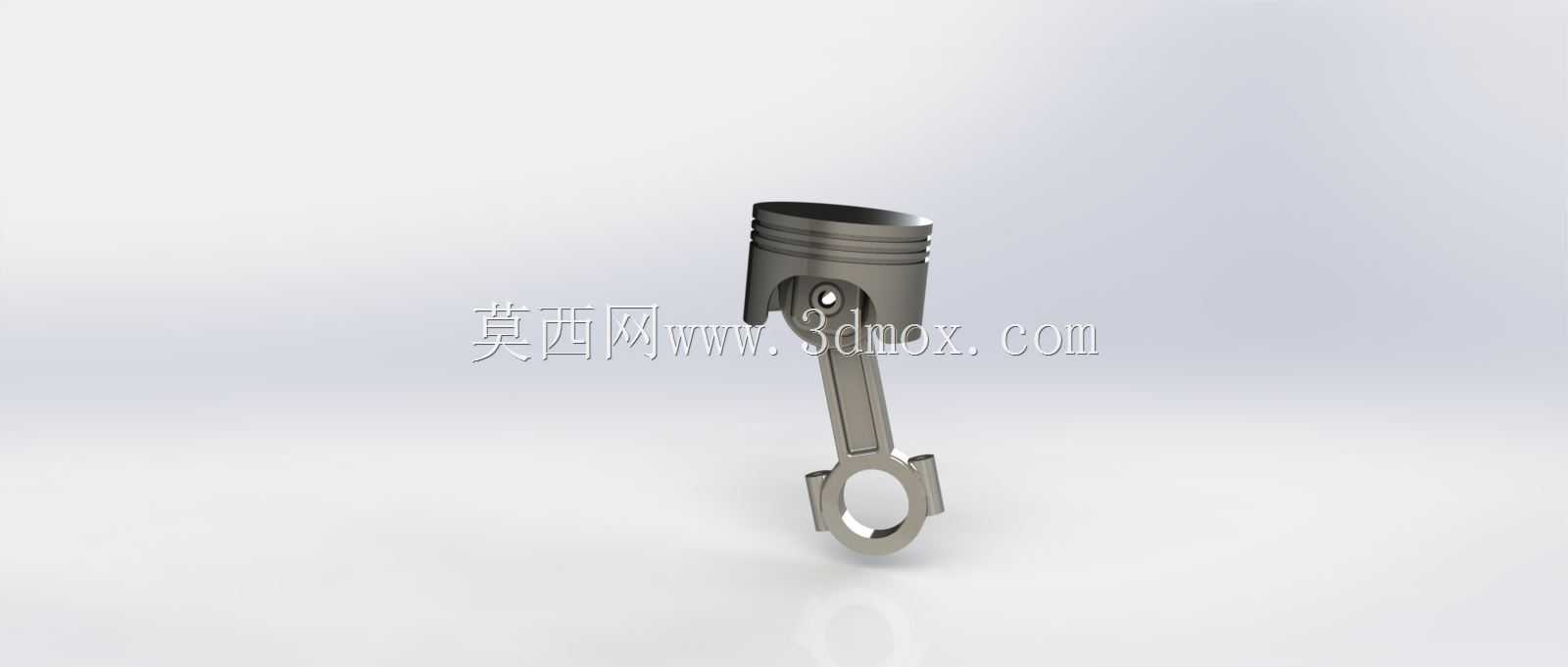

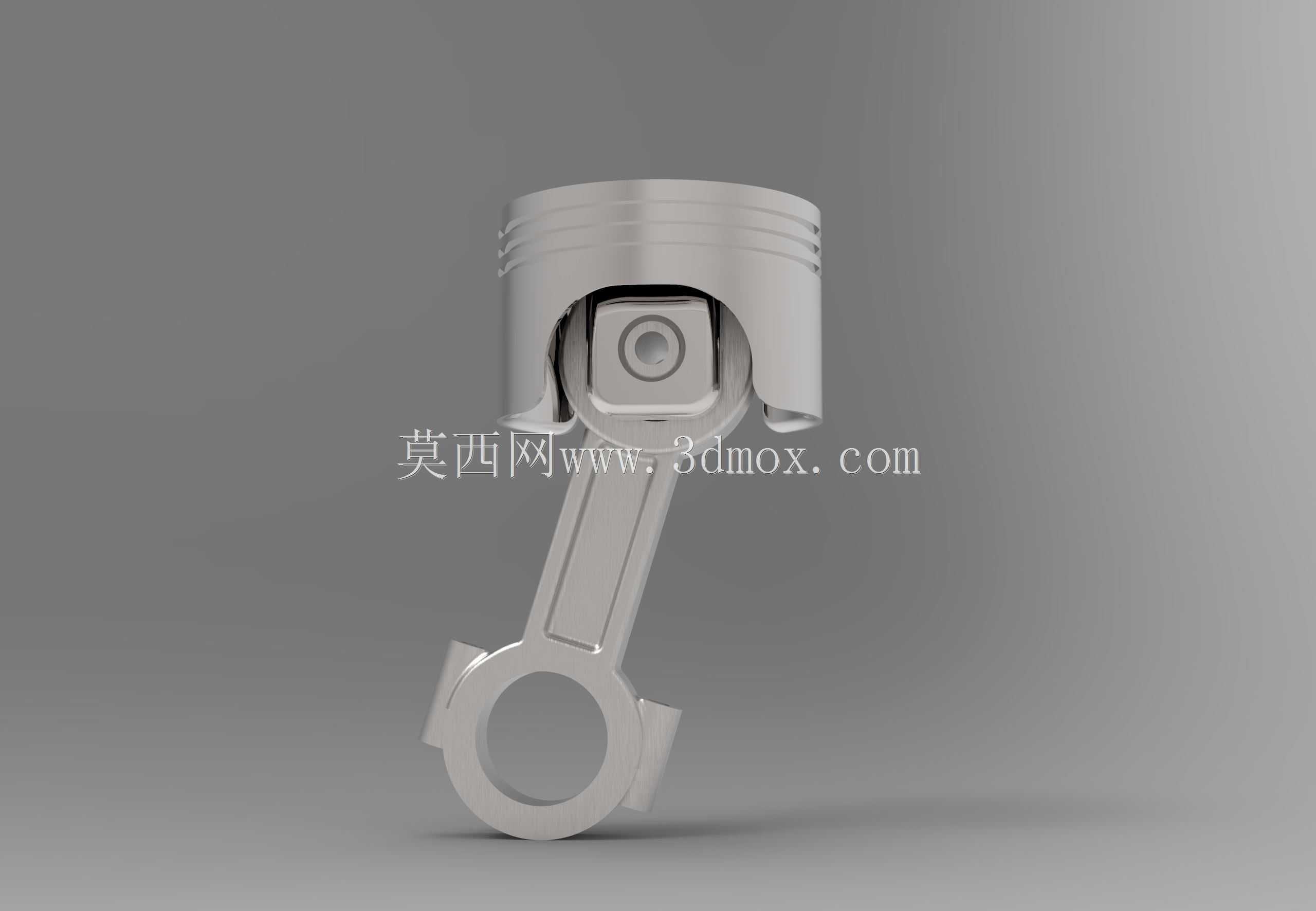

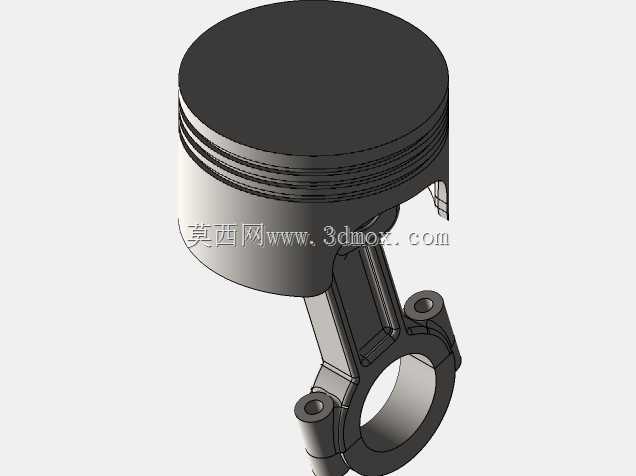

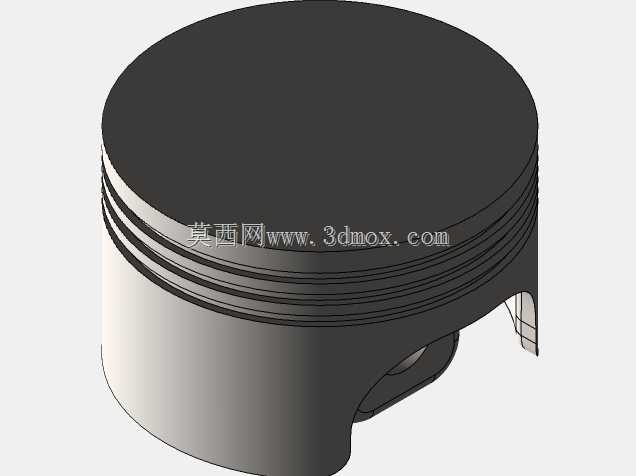

　　这套活塞连杆组件是往复式内燃机核心运动部件，直接参与发动机做功循环的能量转换过程，在乘用车、商用车的汽油、柴油动力单元中都属于核心受力构件，日常工况下需要承受燃烧爆发的高温高压冲击，同时完成高速往复运动向旋转运动的转换。从结构设计逻辑来看，活塞头部预留了三道环槽位置，最上方两道为气环安装位，用来密封燃烧室的高压燃气，避免做功行程的气体窜入曲轴箱，最下方一道为油环安装位，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞顶部的凹坑造型是匹配对应机型燃烧室形状设计的，会直接影响缸内混合气的涡流形成效果，决定燃烧效率与排放表现，建模时需要严格匹配燃烧室的压缩比参数，避免出现压缩比偏差导致的动力异常或爆震问题。

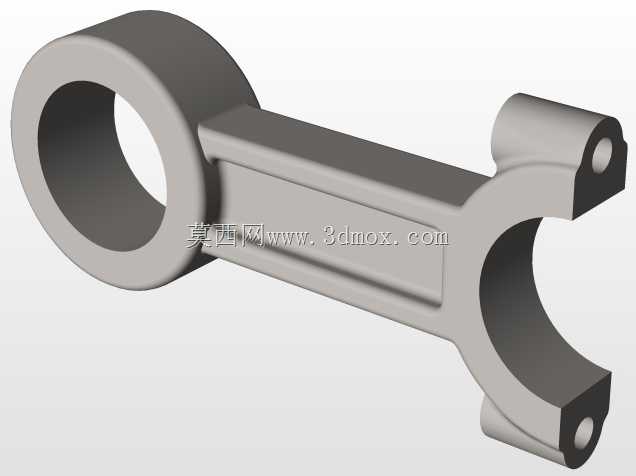

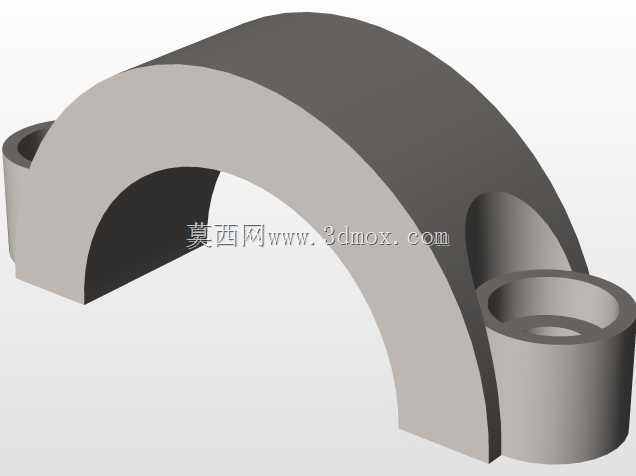

　　活塞销座位置做了加强筋过渡处理，因为活塞销传递的爆发压力会在销座位置产生较大的应力集中，加强结构可以分散局部载荷，避免高频工况下出现疲劳开裂。连杆部分采用了工字型截面设计，这种结构可以在保证结构强度、刚度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性力负载，连杆大小端的过渡位置做了圆弧平滑处理，避免应力集中导致的连杆断裂风险。连杆小端与活塞销配合的位置预留了衬套安装空间，工作时衬套可以形成油膜缓冲，降低活塞销的磨损速率，大端为剖分式结构，匹配轴瓦安装位，用来和曲轴的连杆轴颈配合，剖分面的定位结构需要保证装配后的同轴度，避免轴瓦偏磨。从安装边界来看，活塞的外径尺寸需要和对应缸径的气缸套保持合理的配合间隙，间隙过大会导致敲缸、

　　密封不良，间隙过小会在热膨胀状态下出现拉缸故障；活塞环的开口间隙、侧隙都有严格的设计范围，建模时已经预留了对应的公差带空间。连杆大端的孔径需要匹配对应曲轴的连杆轴颈尺寸，中心距参数决定了发动机的行程，直接影响发动机的排量与输出扭矩特性。实际装配过程中，活塞需要按照指定朝向装入气缸，顶部的气门避让凹坑需要和进排气门的位置对应，避免活塞运动到上止点时与气门发生碰撞。这套组件的运动特性直接影响发动机的运转平顺性，建模时对活塞、连杆的质量分配做了优化，往复质量与旋转质量的匹配可以降低曲轴的平衡配重需求，减少发动机运转时的振动。在日常工程应用中，这类组件的三维模型常用来做发动机的运动仿真分析，验证不同曲轴转角下活塞的运动轨迹、连杆的摆角范围，

　　排查运动干涉风险，也可以用来做有限元分析，校核爆发压力下活塞的热变形、连杆的应力分布，为结构优化提供数据支撑。对于发动机改装、维修场景，这类精准的三维模型也可以用来测量配合尺寸，确认配件的适配性，避免错装导致的故障。
