双涵道仿生横向布局无人飞行器设计

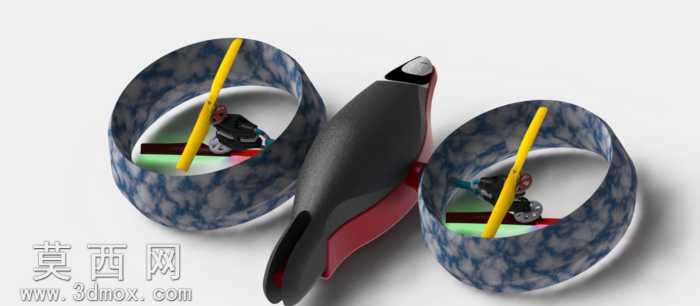

本作品为横向双涵道布局的无人飞行器三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先以仿生飞行动物的气动外形为参考，完成机身主体的曲面放样建模，机身头部采用流线型钝头曲面设计，中段平滑过渡衔接两侧涵道安装位，尾部收窄形成整流结构，全程通过曲率连续约束保证曲面顺滑度，避免气动干扰死角。两侧涵道采用等直径圆筒式结构设计，建模时先绘制涵道内壁、外壁的回转截面轮廓，通过回转命令生成涵道主体结构，再对涵道与机身的衔接位置做融合曲面处理，消除连接缝隙带来的气动阻力与结构应力集中问题。涵道内部完成动力系统的适配建模，包含旋翼桨叶、桨毂、驱动电机安装座、整流支架等细节结构，桨叶采用翼型截面拉伸后扭转放样生成，精准还原桨叶的安装角与扭转角参数，电机安装座预留了标准安装孔位与走线槽结构，兼顾结构合理性与装配可行性。材质与渲染阶段，为机身主体赋予哑光深灰复合航空材质，搭配局部深蓝抗冲击饰件材质，还原工程塑料与碳纤维复合材质的质感；涵道内壁赋予浅黄色轻质航空泡沫材质，表面添加细微的颗粒质感模拟真实发泡材料的肌理，旋翼桨叶赋予哑光黑色碳纤维材质，金属结构件赋予哑光金属质感，通过环境光遮蔽、全局光照等渲染参数调整，呈现出柔和的光影过渡与真实的材质反射效果，清晰展现各部件的结构层次。设计思路上采用横向双涵道的动力布局，相较于传统多旋翼布局，涵道结构可以为旋翼提供环括保护，提升低空飞行时的抗碰撞能力，同时涵道的引流效应可以提升动力效率，降低飞行噪音；机身居中的布局让整机重心落在两个涵道的中心连线上，提升飞行姿态的稳定性，仿生外形设计可以降低飞行过程中的空气阻力，兼顾飞行效率与外观辨识度，所有结构均按照实际加工装配的公差要求预留配合间隙，可直接用于3D打印验证、气动仿真分析或后续的结构优化迭代。
