标准直柄麻花钻头三维数模设计

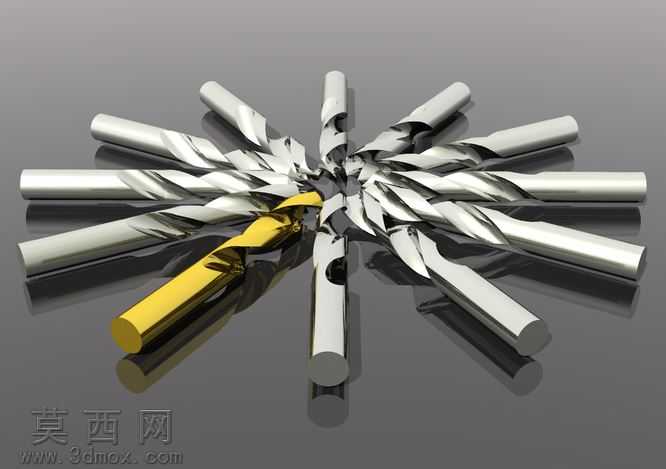

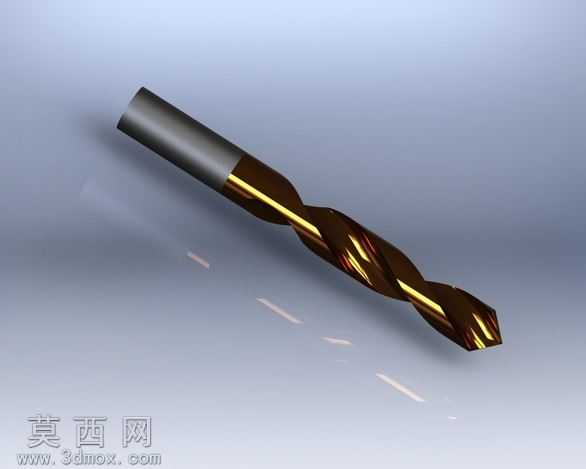

本模型为标准直柄麻花钻头三维数模，采用SolidWorks软件以实体工程方式完成全参数化建模，完整还原了通用高速钢麻花钻的全部结构特征。建模过程遵循机械加工刀具的实际设计规范，首先通过旋转凸台特征构建钻头的直柄基体与钻芯主体结构，直柄部分严格按照通用钻夹头的装夹尺寸公差设计，保证与标准钻夹头的适配性；随后通过螺旋扫描切除特征生成两条对称的螺旋排屑槽，螺旋角选取通用加工场景常用的30度标准值，槽型截面经过反复优化，既保证切屑能够顺畅排出，又兼顾钻芯的结构强度，避免钻孔过程中出现钻芯折断的问题。钻尖部分通过多基准面配合的拉伸切除特征完成主切削刃、横刃、后刀面的精准构建，主切削刃的顶角设置为118度的通用标准角度，后角按照高速钢钻头的切削参数要求设计为8-12度的渐变角度，保证切削过程中刃口锋利的同时，具备足够的抗冲击磨损能力。模型的材质渲染区分了两个功能区域：直柄装夹部分做了发黑氧化处理的哑光深灰材质效果，模拟实际钻头柄部的防锈处理工艺；切削工作部分则赋予了高速钢抛光后的亮银色金属质感，还原了刃带、刃口经过精磨后的光洁表面特征，同时在刃带位置添加了细微的磨削纹理，提升模型的真实感。建模过程中所有尺寸均关联全局参数，使用者可根据实际加工需求，通过修改全局参数快速调整钻头直径、螺旋槽长度、总长度、顶角、螺旋角等关键参数，快速生成不同规格的麻花钻模型，可用于机械加工工艺仿真、刀具装配演示、钻削加工教学课件制作、机床加工虚拟调试等场景，模型结构无多余特征，几何拓扑完整，可直接导入各类CAE仿真软件进行钻削过程的力学分析、温度场分析，也可用于数控加工编程的刀具库搭建。
