无刷2S迷你FPV穿越机涵道机架结构

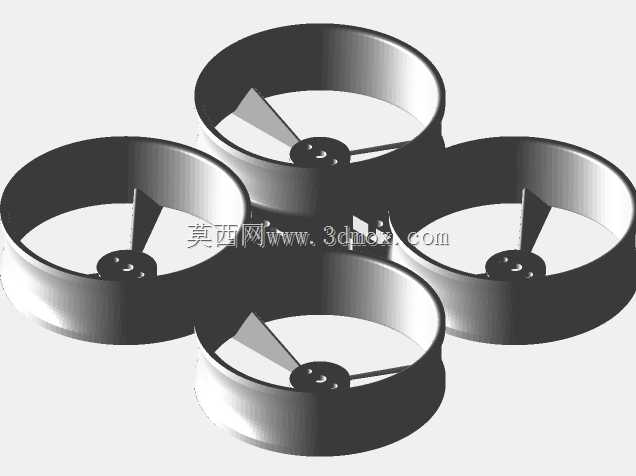

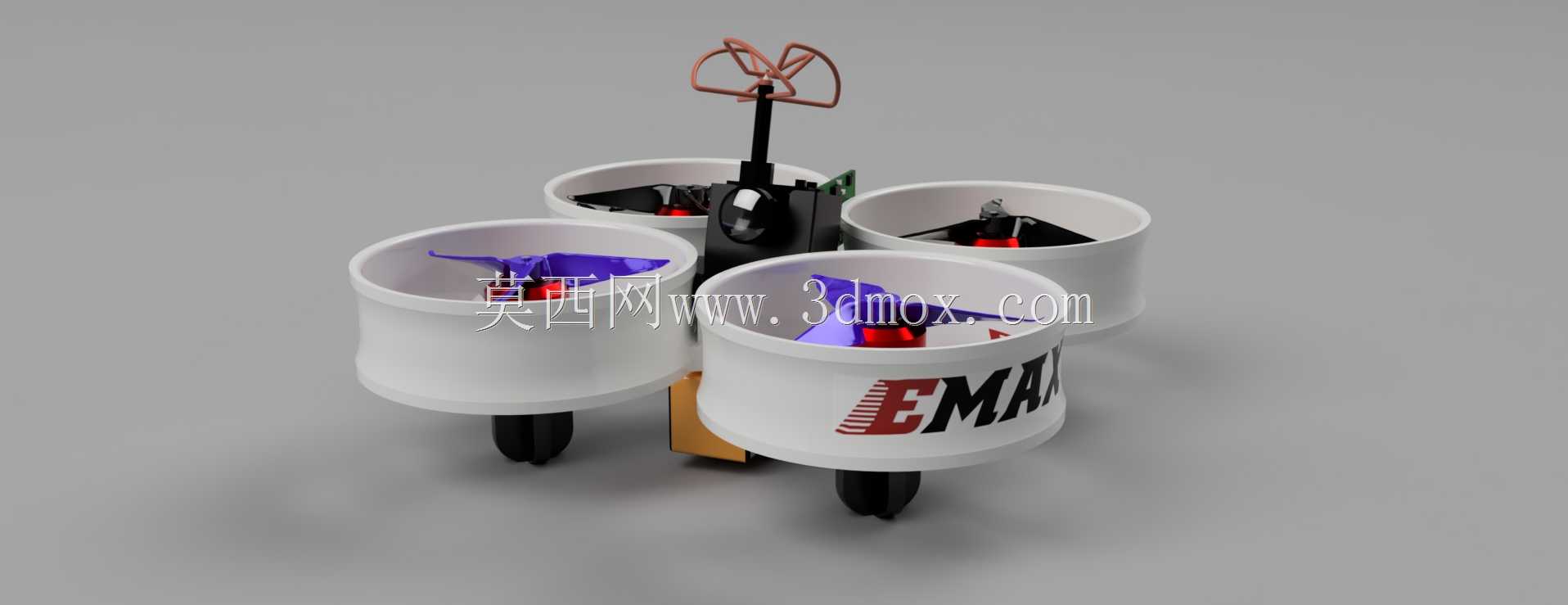

　　这款涵道式迷你FPV飞行器的机架结构，核心面向室内近距飞行、狭小空间穿越类的航模应用场景，适配日常休闲飞行、室内赛道练习这类对飞行器尺寸、碰撞耐受性有较高要求的使用场景，整机采用涵道包围式的桨叶防护结构，能在飞行触碰到障碍物、墙面时避免桨叶直接撞击碎裂，同时降低桨叶外露带来的安全风险，适合在人员活动的室内空间开展飞行操作。从结构设计逻辑来看，整机采用四轴对称布局，四个涵道腔体呈中心对称分布，中心区域预留飞控、摄像头、电池的安装位，涵道腔体本身既作为桨叶的防护结构，也承担机架主梁的受力作用，将四个动力单元的受力直接传导至中心安装区，省去额外的外置机臂结构，在缩小整机外形尺寸的同时提升结构整体刚性，减少飞行过程中的机臂振动传导，

　　提升飞控传感器的采样稳定性。动力安装位适配1103规格微型无刷电机，安装孔位采用标准微型电机孔距设计，电机直接嵌入涵道腔体底部的安装座，安装座预留电机线走线槽，可将电机供电线直接沿涵道内壁引导至中心飞控安装区，避免线材外露干扰气流、增加飞行风阻。涵道内壁做了顺滑的曲面过渡设计，能对桨叶产生的下洗气流做整流约束，相比外露桨叶的同规格迷你穿越机，能提升动力利用效率，同时降低桨叶切割气流产生的噪音，更适合室内环境使用。中心区域的飞控安装位适配20mm*20mm标准孔距的微型AIO飞控，安装面做了下沉式设计，飞控安装后表面与机架上表面齐平，上方预留摄像头安装座，可直接固定微型FPV摄像头，摄像头安装位预留一定的俯仰调节空间，

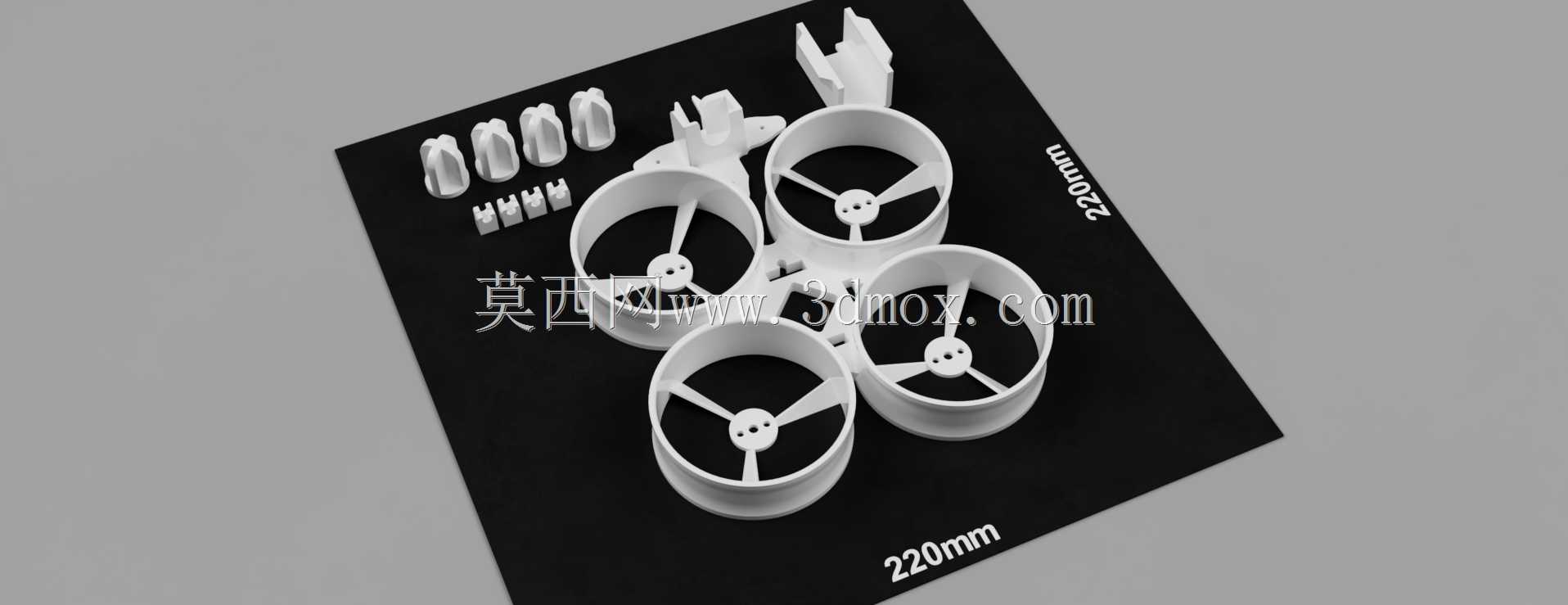

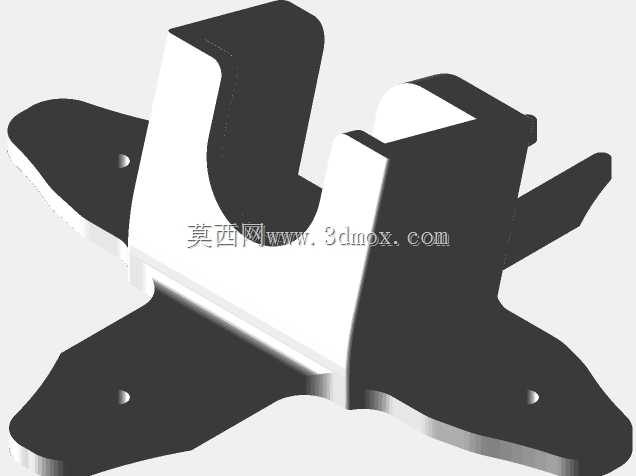

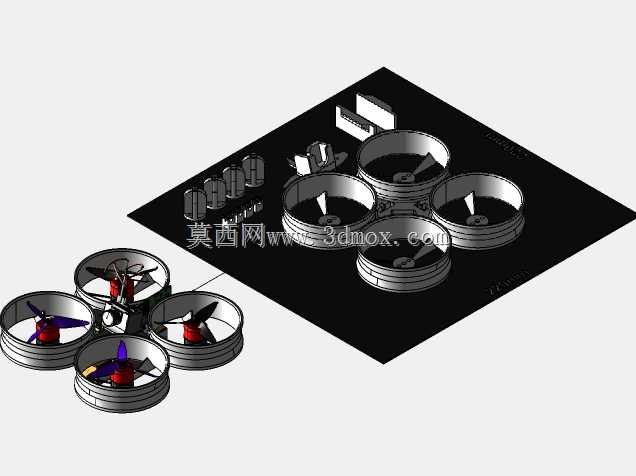

　　可根据飞行需求调整镜头俯角，适配不同飞行速度下的视角需求。电池安装位设置在机架中心底部，采用绑带固定结构，可适配2S规格的微型高压锂电池，安装位置处于整机重心的正下方，能降低整机重心高度，提升飞行姿态稳定性，避免飞行过程中出现重心偏移导致的姿态漂移。整机机架采用一体化分体打印结构，分为上下两个主体部分，通过卡扣与微型螺丝组合固定，拆分后可快速更换内部损坏的电子部件，不需要完全拆解整机结构，日常维护的便捷性较高。涵道外侧预留了接收机天线的固定位，可将2.4G接收机天线沿涵道外壁固定，避免天线被机身结构遮挡影响信号接收，同时天线固定位做了走线卡槽，不需要额外的扎带固定即可完成天线布设。机架底部预留了四个微型起落支撑脚的安装位，

　　支撑脚采用柔性材料打印，降落时可起到缓冲作用，避免硬着陆时冲击力直接传导至飞控与摄像头部件，支撑脚的高度经过匹配设计，不会突出到涵道进气口范围内，避免干扰涵道进气效率。从安装边界尺寸来看，整机对角涵道外侧的最大尺寸控制在100mm以内，属于典型的微型穿越机尺寸范畴，涵道内径适配2寸规格的微型螺旋桨，桨叶安装后与涵道内壁保留均匀的间隙，避免飞行过程中桨叶碰擦涵道内壁产生振动。结构设计过程中针对PLA材料的打印特性做了壁厚优化，主要受力位置的壁厚设置为1.5mm，非受力区域的壁厚做减薄处理，在保证结构强度的前提下尽可能降低机架自重，提升整机推重比。涵道边缘做了圆角过渡处理，既避免打印过程中出现翘边问题，也能在碰撞时通过圆角分散冲击力，减少结构脆裂的风险。中心飞控安装区预留了足够的散热空间，飞控工作产生的热量可通过涵道产生的气流带走，避免长时间飞行时飞控过热出现工作异常。摄像头安装位的视角遮挡经过反复校核，四个涵道的上沿高度不会进入摄像头的拍摄视角范围内，保证飞行过程中FPV画面不会被机架结构遮挡。整机的走线空间都做了隐藏式设计，所有电子部件的连接线都可收纳在机架内部的走线腔体内，既减少飞行风阻，也能避免线材被桨叶缠绕引发飞行故障。
