紧凑型桌面FDM结构3D打印机设计

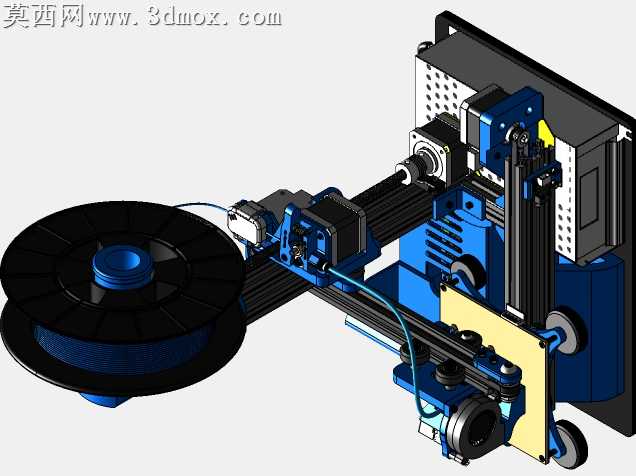

本作品是基于现有信義恩德2机型备件改装设计的紧凑型桌面级FDM熔融沉积成型3D打印机，整体建模过程围绕小空间使用需求展开，在标准Prusa i3类机型的结构基础上做了大幅的空间优化设计。建模阶段首先重构了立式铝型材框架的支撑结构，将Z轴传动的双丝杆布局做了紧凑化调整，缩短了X轴横梁的悬臂长度，在保证120x120x100毫米成型行程的前提下，将整机的外轮廓尺寸压缩到了桌面小空间可轻松放置的范围。模型中完整还原了近端挤出机构的装配细节，包含蓝色注塑质感的挤出机固定座、散热风道、步进电机安装位、耗材导向管结构，顶部的料盘支架采用一体化弯折造型设计，可稳定挂载1kg标准耗材卷，料盘的转动限位结构也做了细节建模，避免送丝过程中出现卡滞问题。打印平台部分采用了调平弹簧、平台支撑板、加热铝基板的分层结构建模，前端的操控区域完整还原了LCD12864显示屏的布局、旋钮编码器的安装位，控制板的内置安装仓做了隐藏式设计，既保证了线路收纳的整洁度，也缩小了整机的横向占用空间。渲染阶段采用了哑光工业蓝作为机身结构件的主材质，搭配黑色阳极氧化质感的铝型材、银色金属质感的传动丝杆与光轴，打印平台表面做了磨砂纹理的材质处理，还原了实际PEI打印面板的视觉效果，料盘采用半哑光黑色塑料材质，走线部分做了半透明蓝色的PLA耗材材质表现，整体渲染光影柔和，清晰展现了各个部件的装配关系与结构细节。设计过程中大量采用可3D打印的自制结构件替代原厂的标准金属配件，在保证结构强度的前提下降低了改装成本，目前该机型仍处于迭代优化阶段，整体结构预留了后续升级双挤出、自动调平传感器的安装位，可满足个人用户桌面级小尺寸零件快速打印的使用需求，结构设计充分考虑了备件复用性，多数固定孔位兼容现有Ender系列机型的通用配件，降低了DIY制作的配件采购难度。
