威克士20V锂电工具配套电池包结构

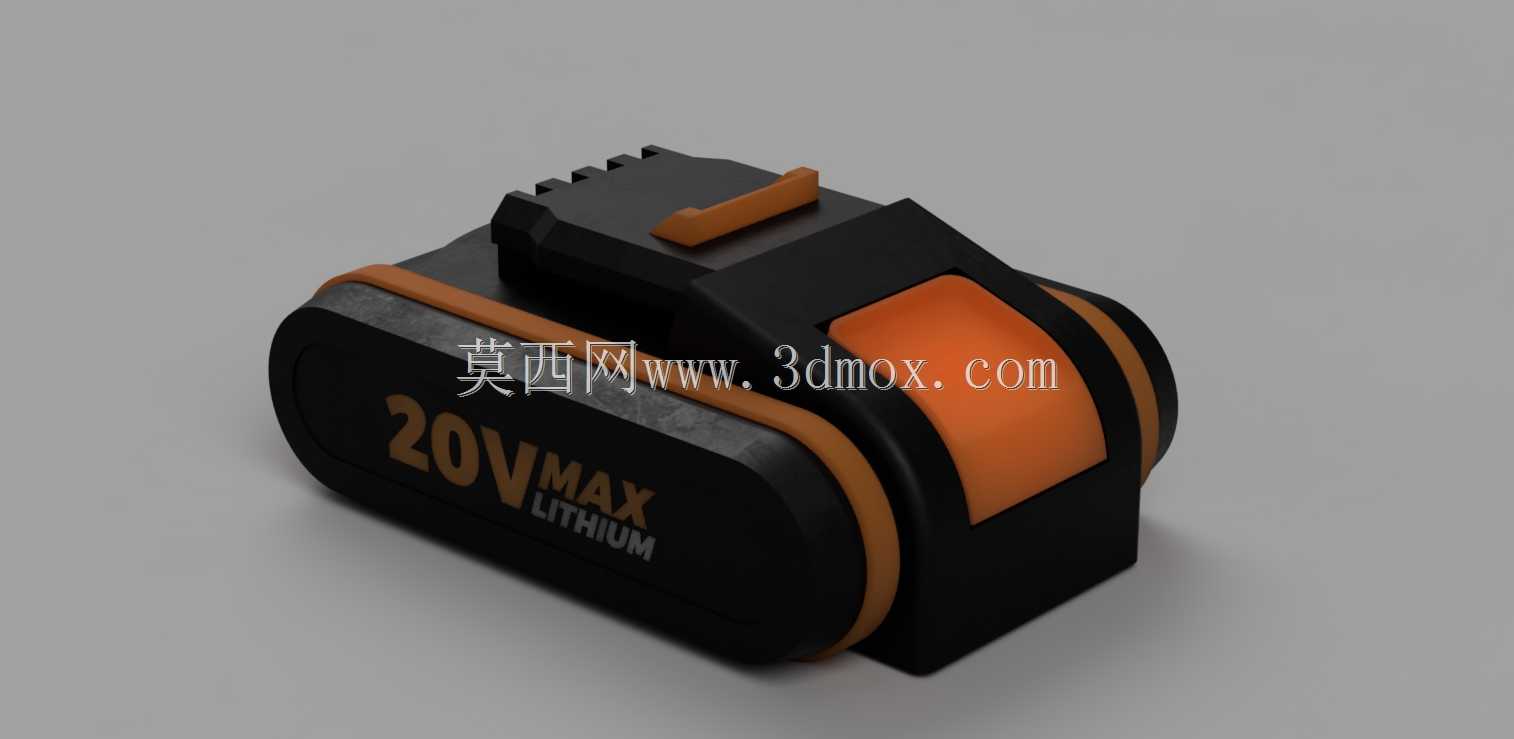

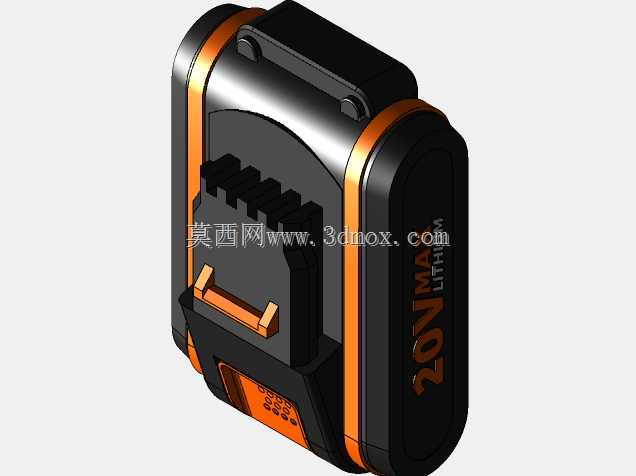

　　在手持电动工具的整机配套设计环节，动力源的结构匹配度直接决定了工具的使用体验与可靠性，这款20V规格的锂电电池包，是面向同电压平台无绳电动工具开发的配套储能部件，目前广泛应用在手持电钻、冲击扳手、角磨机、往复锯等各类民用及工程级无绳电动工具上，解决传统有线工具受供电线缆限制、作业半径受限的痛点，适配装修施工、设备维保、户外作业、家装DIY等多场景的无绳供电需求。从实际使用场景来看，这类20V锂电平台是当前民用中端电动工具的主流电压等级，兼顾了输出功率与整机重量的平衡，既不会因为电压过低导致大负载作业时动力不足，也不会因为电压过高导致电池包自重过大，长时间手持操作产生明显的疲劳感。在产品功能特性上，这款电池包采用多串锂电芯组合的架构，外壳做了全包覆的抗冲击结构设计，表面的橙色防滑胶条既可以在安装拆卸时增加手部摩擦力，也能在电池意外跌落时吸收冲击能量，降低内部电芯受冲击损坏的概率；顶部的卡扣结构是和工具主机的安装位做匹配设计的，安装时推入主机卡槽即可自动锁止，拆卸时按下卡扣释放键就能快速拔出，不需要额外工具辅助，满足作业过程中快速更换电池、连续作业的需求。从设计思路层面还原的话，这款电池的建模首先要匹配主机安装接口的边界尺寸，顶部的插接端子区域、卡扣的行程与锁止位置是建模的核心基准，一旦这个区域的尺寸出现偏差，电池就无法正常装入主机，或者装入后出现接触不良、锁止失效的问题。外壳的分模线设计要兼顾注塑生产的工艺可行性，

　　上下壳的连接位做了隐藏式的卡扣与螺丝柱结合的结构，既保证外壳装配后的连接强度，也避免外露螺丝影响外观与握持手感。电芯仓的内部结构要和选用的18650或者21700电芯尺寸做匹配，预留出电芯支架、保护板、镍片连接的安装空间，同时在电芯和外壳内壁之间预留足够的安全间隙，避免外壳受挤压时直接压迫电芯引发安全隐患。外形尺寸方面，这款电池包采用了卧式的弧形轮廓设计，和工具手柄的底部曲线做了贴合过渡，装入主机后不会出现突兀的棱角硌手的问题，底部的平面设计可以让电池单独直立放置在工作台面上，日常存放时不会随意滚动。安装边界上，除了顶部和主机配合的插接端尺寸公差需要控制在合理范围外，电池两侧的让位槽要匹配主机底部的加强筋位置，

　　避免安装时出现结构干涉；外壳表面的防滑筋位置要符合人手握持拔出电池时的手指施力角度，让用户在戴劳保手套操作时也能顺畅发力拔出电池。在细节结构上，电池包的电量显示窗口预留位、充电接口的配合尺寸都要和同平台的充电器、主机电量检测模块做适配，保证充电时的插接精度，以及电量显示功能的正常触发；外壳的壁厚设计兼顾了抗冲击强度与整体重量控制，在边角易磕碰的位置做了局部加厚处理，在非受力区域做了合理的减薄，避免不必要的重量增加。内部的电芯固定支架设计要对每一颗电芯做径向与轴向的限位，避免工具作业过程中的振动传递到电芯，导致电芯移位、连接镍片断裂的问题；保护板的安装位要做隔离结构，避免保护板直接接触电芯表面，同时预留出布线的空间，保证内部走线整齐，

　　不会被外壳装配时挤压破损。对于做电动工具整机开发的结构工程师来说，这类成熟电池包的结构参考，可以大幅缩短配套电池的开发周期，直接参考其成熟的接口设计、人机工程轮廓、内部电芯布局逻辑，结合自身产品的外观风格做调整，就能快速完成适配同电压平台的电池包设计，不需要从零开始验证接口匹配性、抗摔结构的可靠性，也能和现有同平台的充电器、工具主机形成配件通用的生态，降低用户的配件购置成本。在建模过程中，这类实物参考的结构还原，要重点关注安装配合面的形位公差，比如卡扣的拔模角度、插接端子的同轴度、安装面的平面度，这些尺寸直接影响最终产品的装配体验，而外观曲面的弧度处理，要兼顾握持手感与注塑生产的脱模可行性，避免出现倒扣结构导致模具结构复杂化，增加不必要的生产成本。
