18650规格圆柱锂离子电芯三维结构

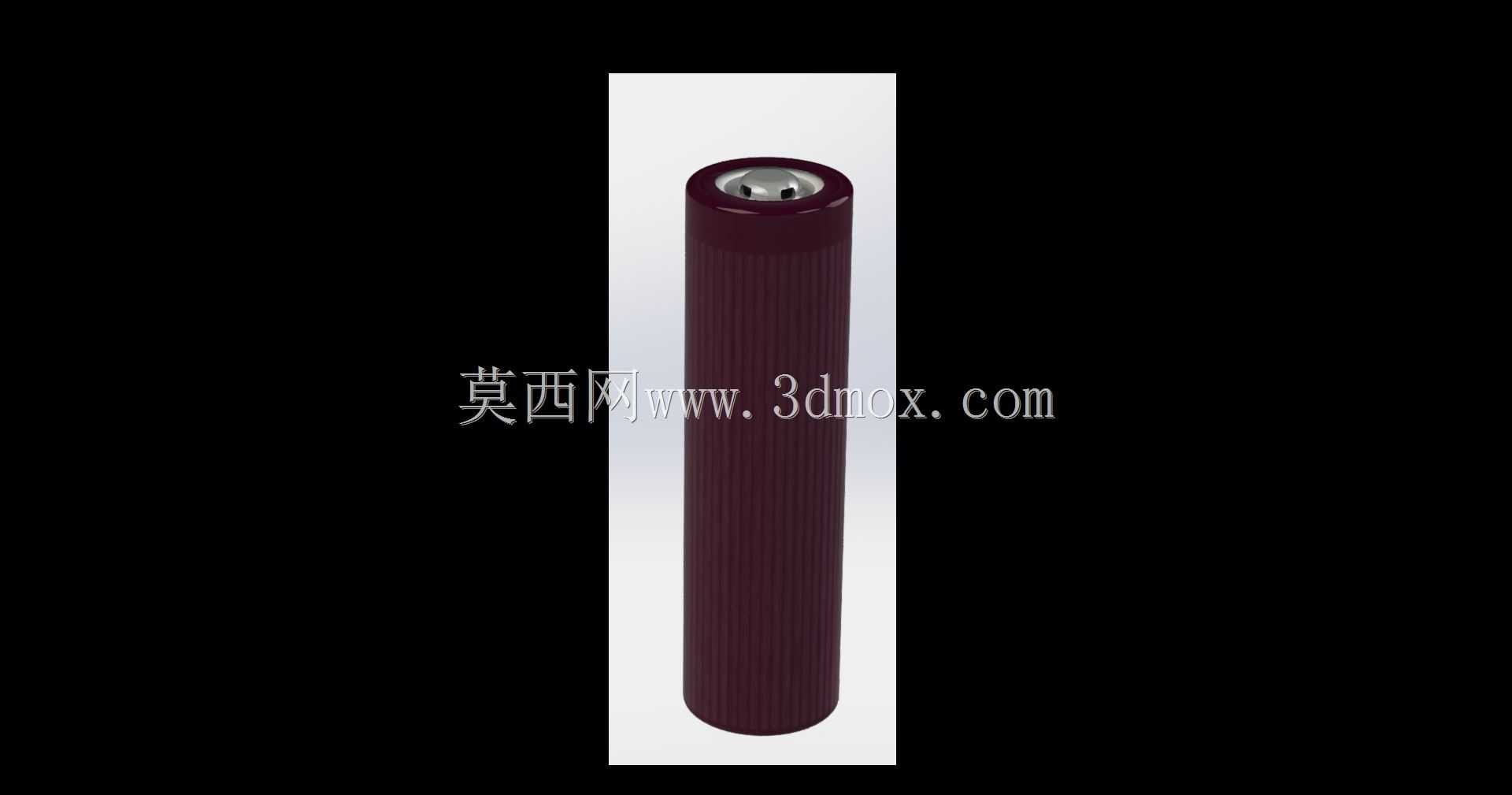

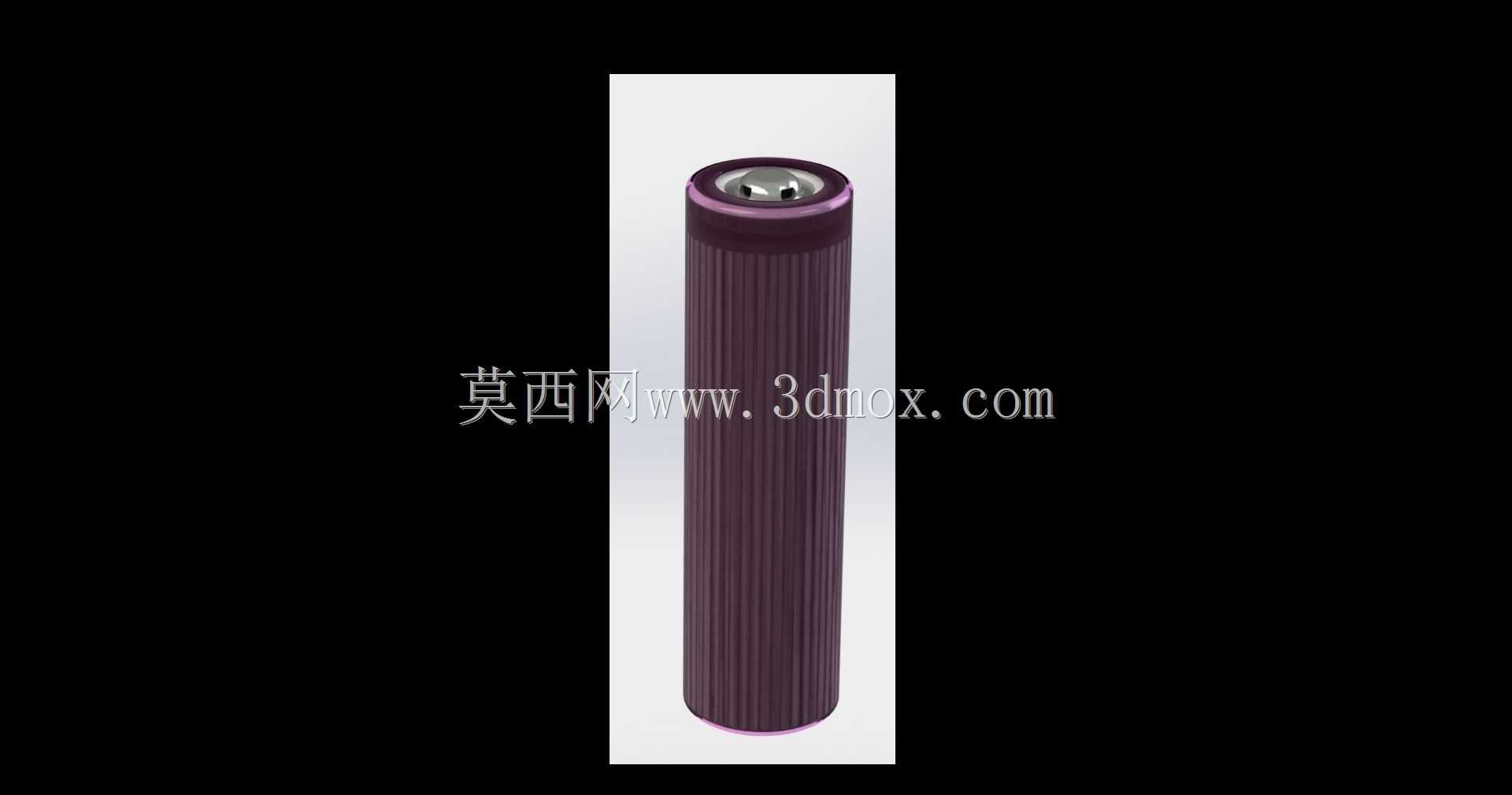

　　在消费电子、小型储能设备、电动工具、便携照明装置的结构设计环节，18650规格圆柱电芯是应用频次极高的标准化储能部件，这类圆柱电芯的三维建模精度，直接影响电池仓结构匹配度、PACK组装间隙控制、散热通道预留的合理性，不少刚接触储能结构设计的工程师容易忽略电芯外形细节的还原，导致后期开模或打样时出现装不进、接触不良、挤压壳体的问题。这款18650圆柱锂离子电芯的三维结构，完全按照量产通用规格还原外形边界，整体为标准圆柱形态，外径严格控制在18mm，不含正极凸起的本体长度为65mm，正极位置的凸起盖帽高度、负极平面的平整度都做了1:1的细节还原，壳体表面的防滑竖纹结构也做了等比例呈现，可直接用于电池仓的干涉检查，不需要二次修正尺寸边界。

　　从实际工程应用场景来看，这类电芯的使用覆盖范围极广，小到强光手电筒、移动电源、笔记本电脑的内置电池组，大到电动两轮车的备用电池包、户外便携储能电源、小型UPS不间断电源的储能单元，甚至部分工业检测手持设备、医疗便携仪器的供电模块，都会选用多颗18650电芯串并联组成电池组，在做这类产品的结构设计时，电芯模型的尺寸精度直接决定了电池仓的设计合理性，如果模型尺寸偏差超过0.2mm，批量组装时就可能出现电芯卡滞、焊接极耳时对位偏移的问题，严重时还会因为挤压电芯壳体引发安全隐患。设计这款三维结构时，优先考虑的是结构选型时的装配校验需求，没有做过度的内部电化学结构还原，重点把外部装配相关的所有边界尺寸做了精准复刻：正极盖帽的防爆刻线位置、绝缘垫圈的厚度、负极底盖的凹陷深度、壳体滚槽的位置尺寸都和量产实物保持一致，工程师在做电池PACK结构设计时，可以直接调用这个模型做排布，计算串并联时的电芯间距，预留镍片焊接的操作空间，设计电池支架的卡扣位置时，也能直接匹配壳体的外径尺寸，不用反复测量实物调整参数。从安装边界的角度来说，这款模型还原了电芯所有需要避让的结构特征，正极凸起部分比壳体本体高出0.8mm左右，设计电池仓正极接触片的时候，需要预留对应的弹性压缩空间，不能直接贴平电芯本体端面，否则会因为接触片没有压缩量导致接触电阻过大；负极是平整的金属底盖，设计负极弹片的时候要保证接触区域完全覆盖底盖中心位置，避开边缘的卷边结构，防止接触不良。另外壳体表面的竖纹结构，

　　除了防滑作用，还能增加电芯和电池支架之间的摩擦力，做支架设计时可以利用这个纹理特征，适当减小卡扣的过盈量，避免组装时刮花电芯外皮。不少工程师在做便携设备结构时，容易忽略电芯的散热间隙设计，直接把电芯紧贴外壳内壁布置，这款模型可以直接用于热仿真的前置结构排布，在多颗电芯密集排布的电池组里，可以借助模型精准计算每颗电芯之间的间隙，预留0.5-1mm的散热通道，避免大电流放电时热量堆积。另外在做跌落仿真分析时，精准的电芯外形模型也能帮助模拟电芯在仓体内的窜动情况，优化电池仓的筋位设计，限制电芯的位移量，防止跌落时电芯撞击外壳内部的尖锐结构，刺破绝缘层引发短路。从功能特性的还原角度，这个模型把电芯外部所有和装配相关的特征都做了呈现，

　　没有省略影响装配的细节，比如正极盖帽边缘的绝缘圈厚度、壳体底部的圆角尺寸，这些细节在做干涉检查时非常关键，很多简化模型会把这些圆角、绝缘圈省略，导致设计出来的电池仓实际组装时，绝缘圈和仓体筋位发生干涉，压坏绝缘结构。在电动工具这类震动较大的应用场景里，电芯的固定结构设计尤为重要，借助这个精准的三维模型，可以在电芯侧面设计对应的固定筋位，卡紧壳体的竖纹区域，既不会压坏电芯外皮，又能防止使用过程中电芯转动、移位，保证极耳焊接位置不会因为长期震动出现脱焊问题。对于做移动电源这类消费电子产品的结构工程师来说，这个模型还能帮助优化外壳的壁厚设计，在保证结构强度的前提下，尽可能压缩整机尺寸，实现产品的轻量化设计，毕竟消费电子对整机尺寸的敏感度极高，0.1mm的尺寸偏差都可能影响产品的握持手感和外观效果。
