卧式小型教学演示用锅炉结构

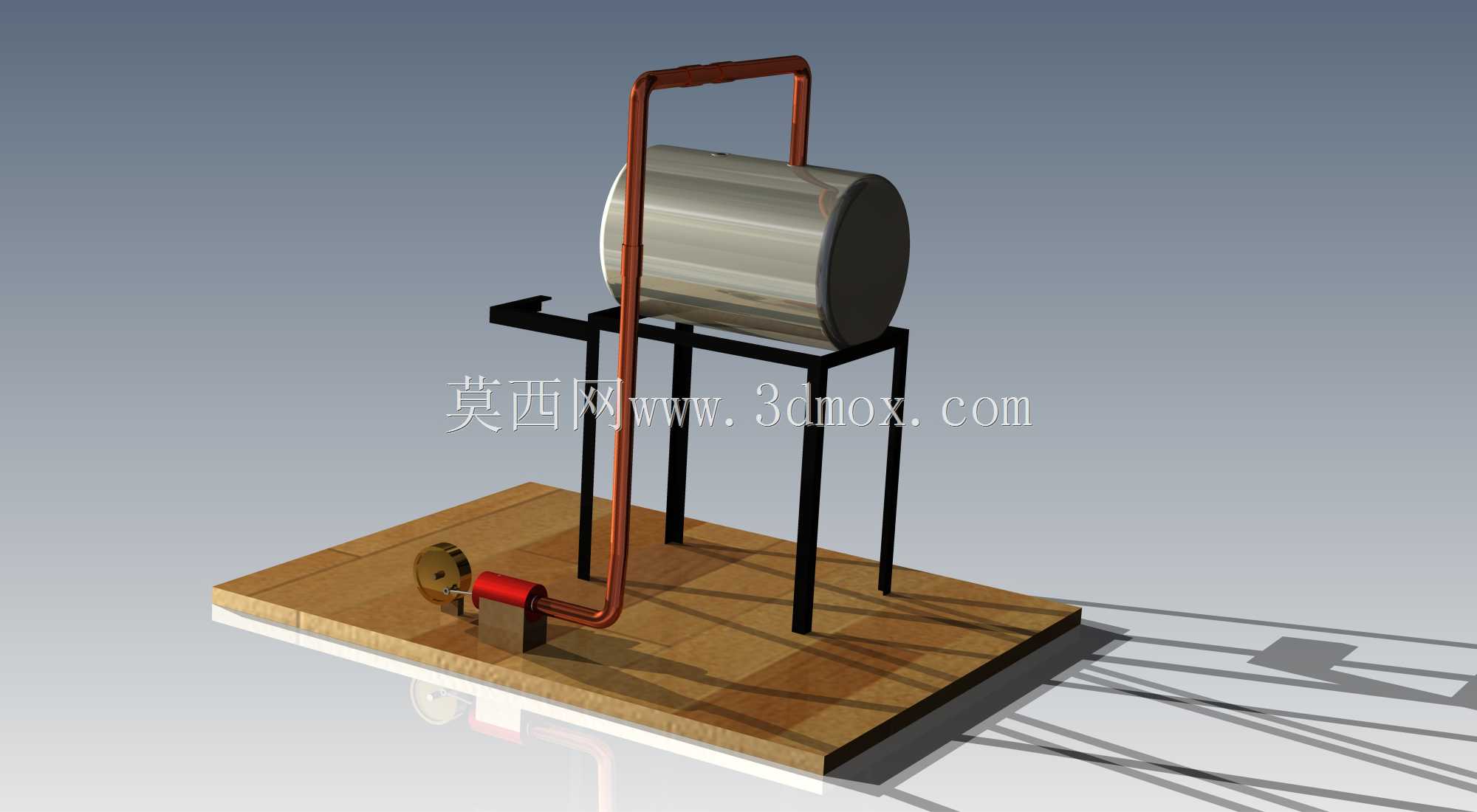

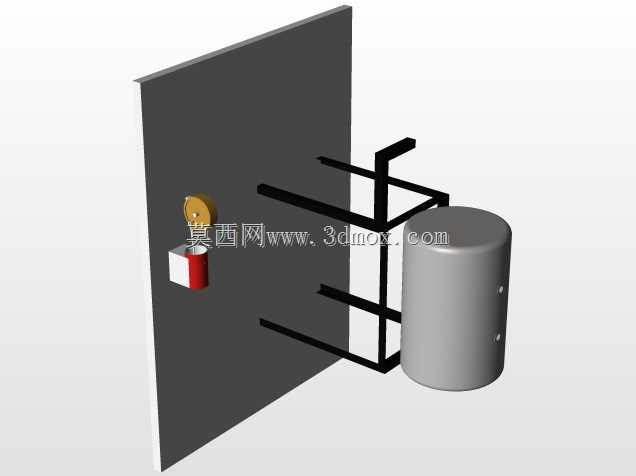

　　这套小型锅炉结构主要面向教学演示场景搭建，还原了卧式火管锅炉的核心布局逻辑，没有冗余的装饰性结构，所有部件的排布都参照实际工业锅炉的相对位置做等比例缩小，方便学习者直观理解锅炉的基础组成与介质流向。从安装边界来看，整套结构固定在一块矩形木质安装底板上，底板边缘预留了足够的操作与观察空间，不需要额外做地基固定，直接放置在平整实验台面上即可使用，整体外轮廓的宽度、深度与高度都适配常规教学实验室的台面尺寸，不会占用过多操作空间，也方便在不同教学场地之间挪动转移。

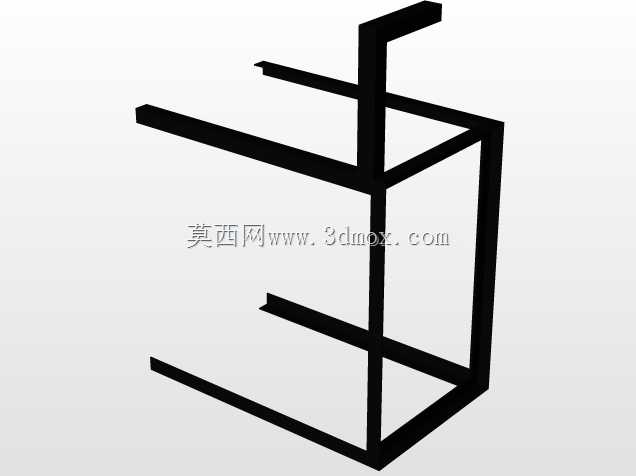

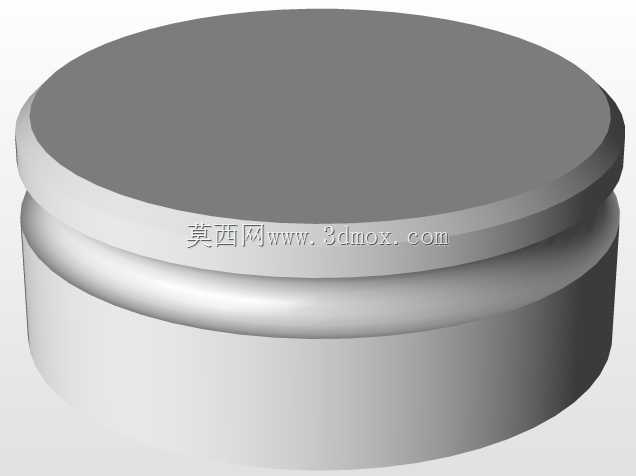

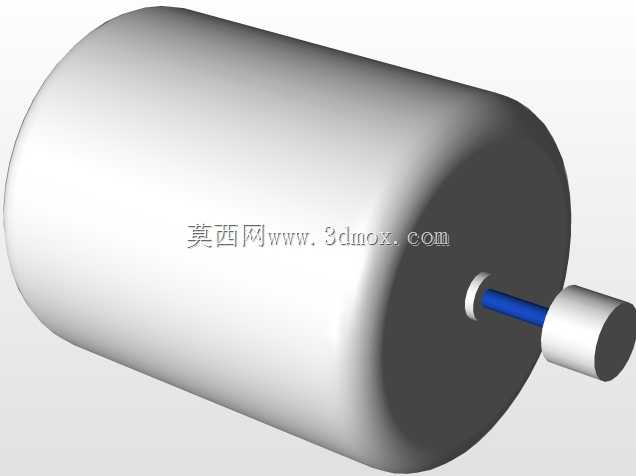

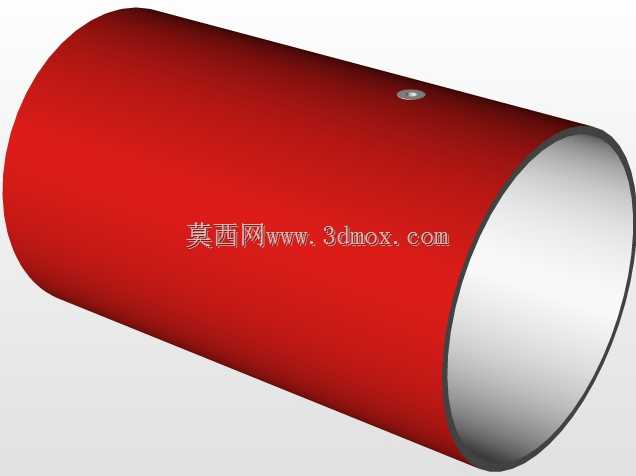

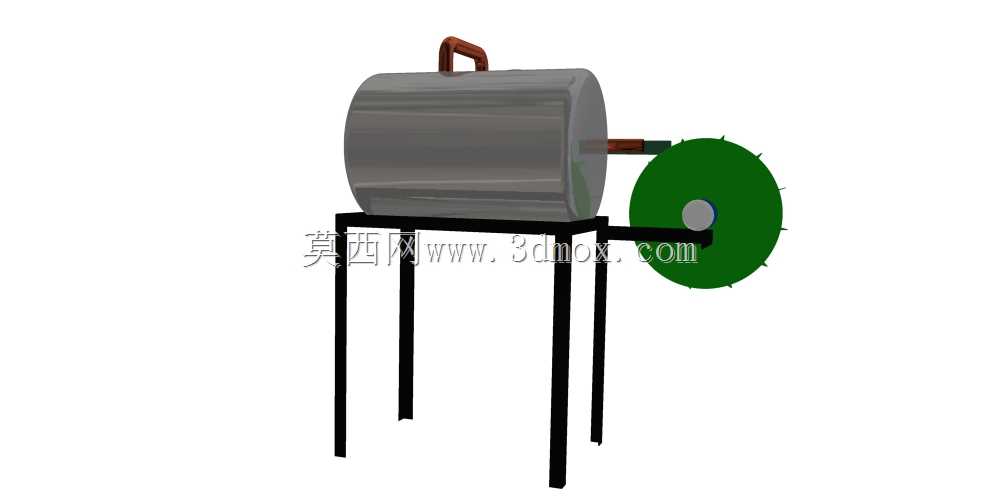

　　核心的储水换热筒体采用卧式布置，筒体两端为平盖封板结构，相比工业场景常用的椭圆封头，这种平盖结构在演示模型中更便于观察筒体内部的空间划分，也降低了小尺寸模型的加工难度，筒体通过四个垂直布置的型钢支腿架设在底板上方，支腿与筒体、支腿与底板之间都采用刚性连接，保证整体结构的稳定性，避免演示过程中出现晃动偏移。筒体的架设高度经过设计，既给下方的管路与模拟燃烧组件留出了足够的安装空间，也让观察者无需过度俯身就能看清筒体下方的所有连接结构。

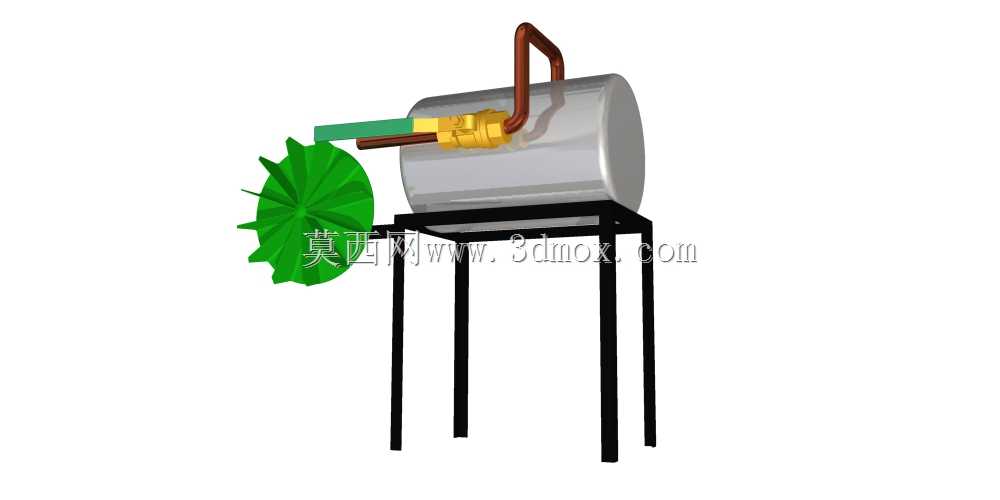

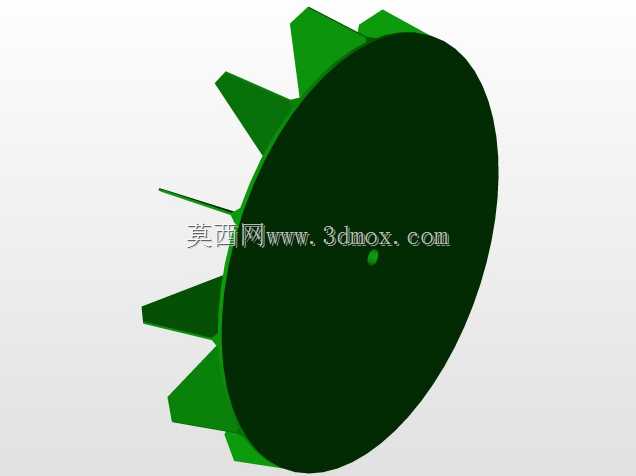

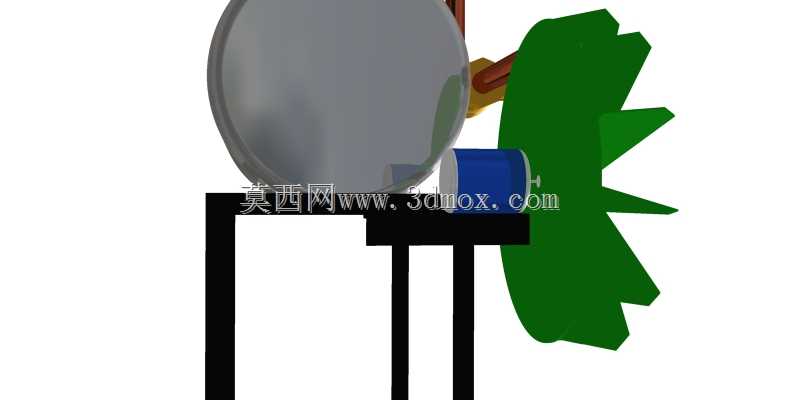

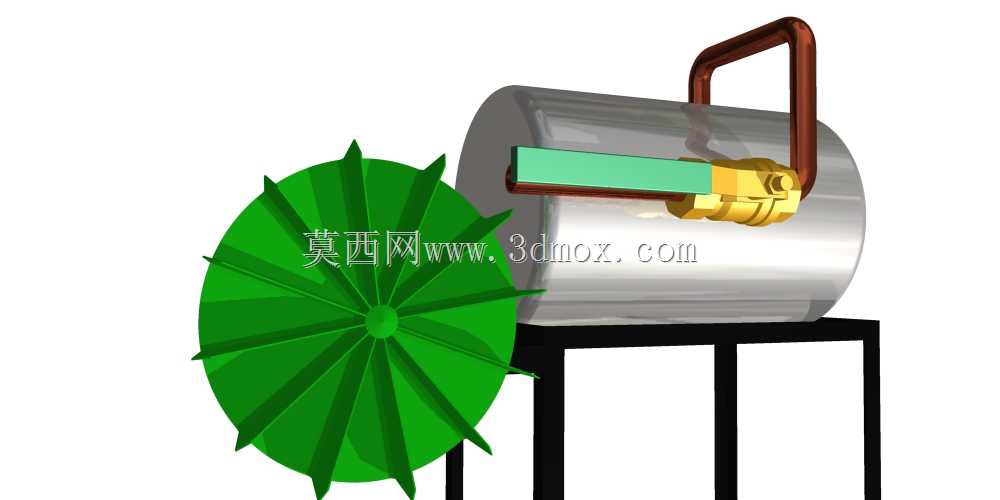

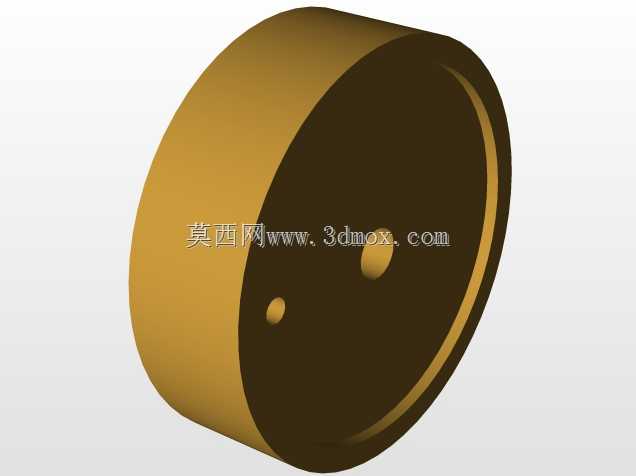

　　介质输送管路采用紫铜材质弯制而成，从筒体上部的引出端垂直向下延伸，经过90度弯折后连接到底板上的模拟动力组件，管路的弯折半径符合管路设计的常规规范，没有出现直角死弯，能够直观展示锅炉系统中汽水介质的循环路径，管路与筒体、管路与下方组件的连接位置都做了模拟密封结构，还原实际工程中的管路连接逻辑。底板上靠近管路末端的位置设置了模拟燃烧与动力单元，包含小型模拟叶轮组件与连接座，用来演示锅炉运行时的热源输入与介质驱动逻辑，叶轮的位置正对筒体下方的受热区域，和实际锅炉中燃烧器布置在筒体下部的位置完全对应，能够帮助学习者理解热量传递的基本路径。

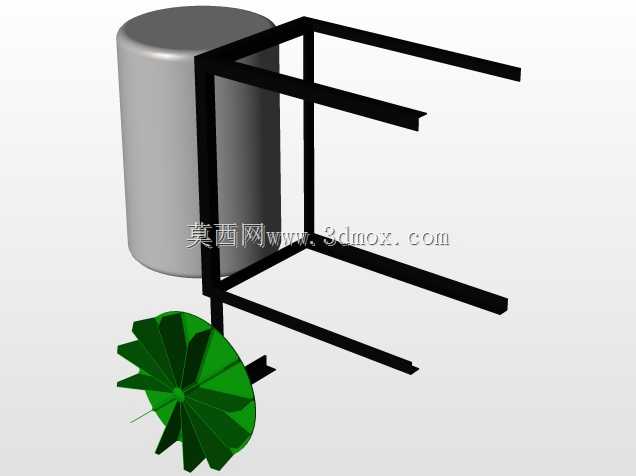

　　设计过程中优先考虑了结构的易观察性，所有部件都没有做隐藏式处理，支架、管路、筒体、动力组件之间的连接关系完全外露，不需要拆解模型就能看清整个系统的组成逻辑。筒体的直径与长度比例参照了小型工业锅炉的常规比例，不会因为是演示模型就随意调整比例导致结构认知偏差，支腿的间距经过核算，保证筒体放置后的重心完全落在四个支腿围成的矩形区域内，即使挪动整个模型也不会出现倾翻风险。管路的固定采用简易管卡结构，和实际工程中的管路固定方式一致，能够展示管路支撑的基本设计思路。

　　在实际教学应用中，这套结构可以用来讲解锅炉的基本组成、汽水循环流程、受热面布置逻辑、支撑结构设计要点等内容，相比平面图纸更加直观，能够帮助初学者快速建立锅炉结构的三维空间认知。模型上所有部件的相对位置都符合工程实际，没有为了美观随意调整部件位置，比如管路的走向避开了支架的安装位置，模拟燃烧组件的位置对应筒体的受热段，这些细节都和实际工程设计的逻辑保持一致，不会给学习者传递错误的结构认知。安装底板上的所有部件安装孔位都做了定位设计，组装时不需要额外测量定位，就能保证各部件的相对位置准确，也方便在教学过程中拆解后重新组装，让学习者动手理解各部件的装配关系。
