小型观览摩天轮游乐设施结构设计

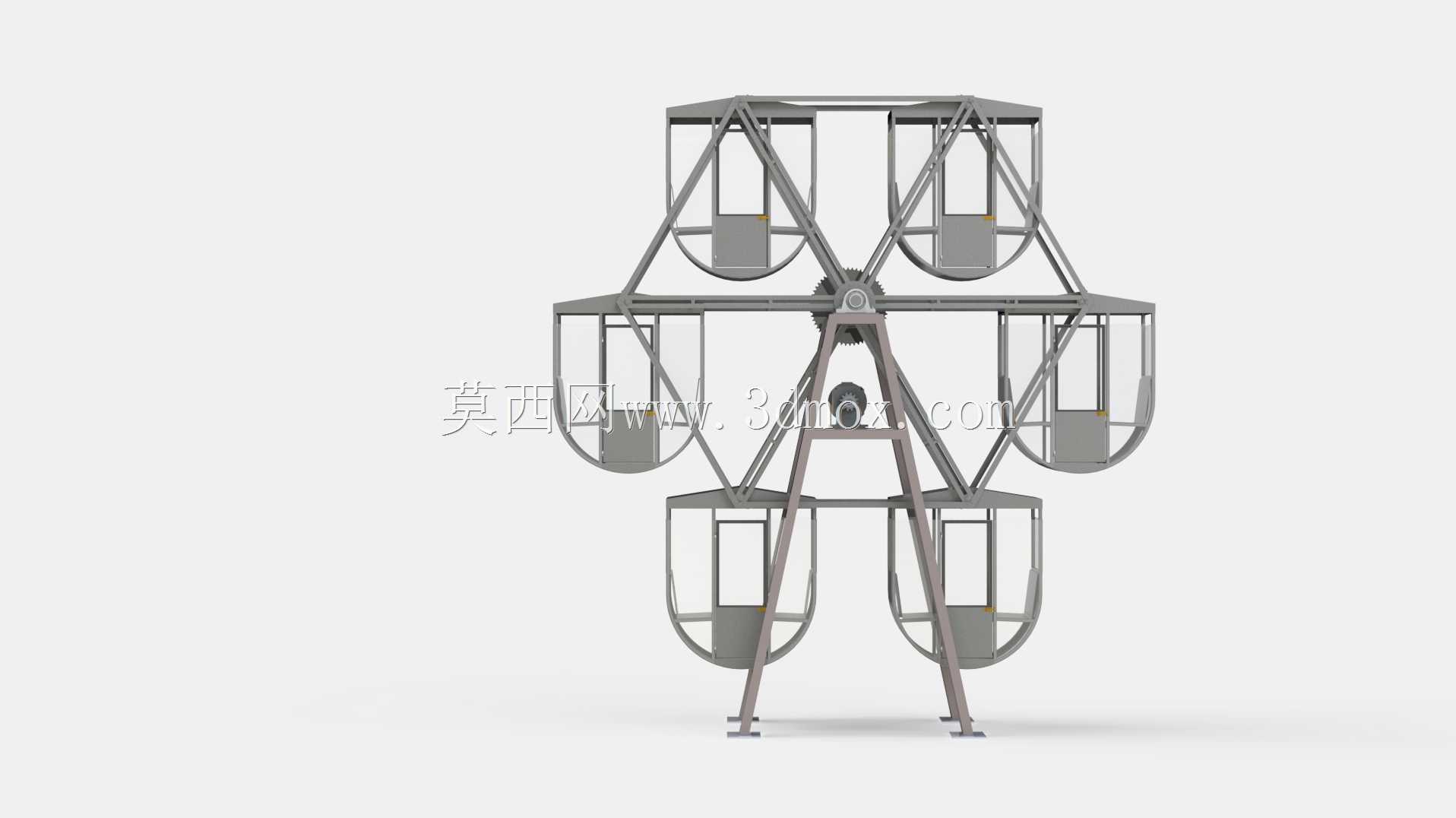

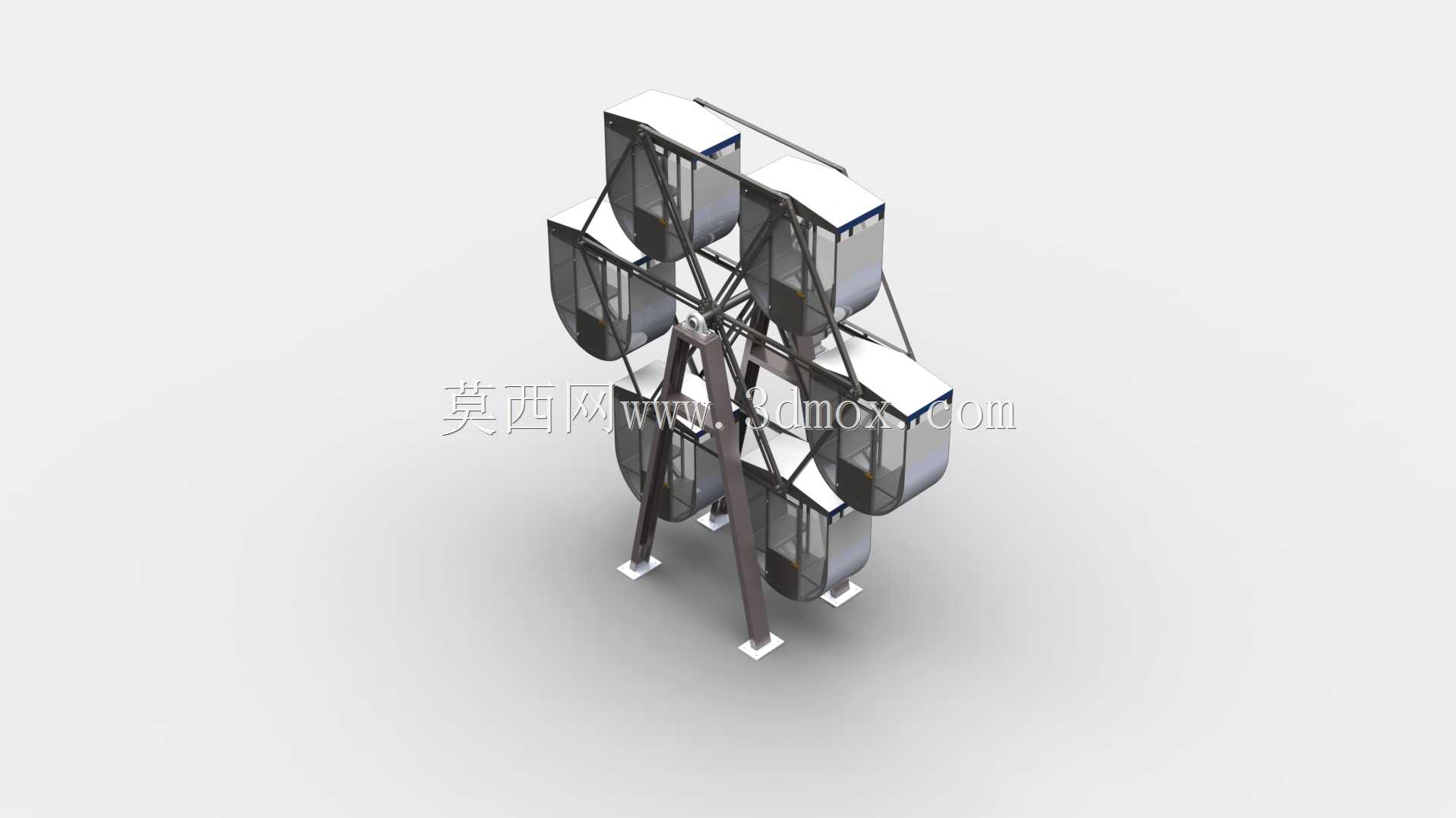

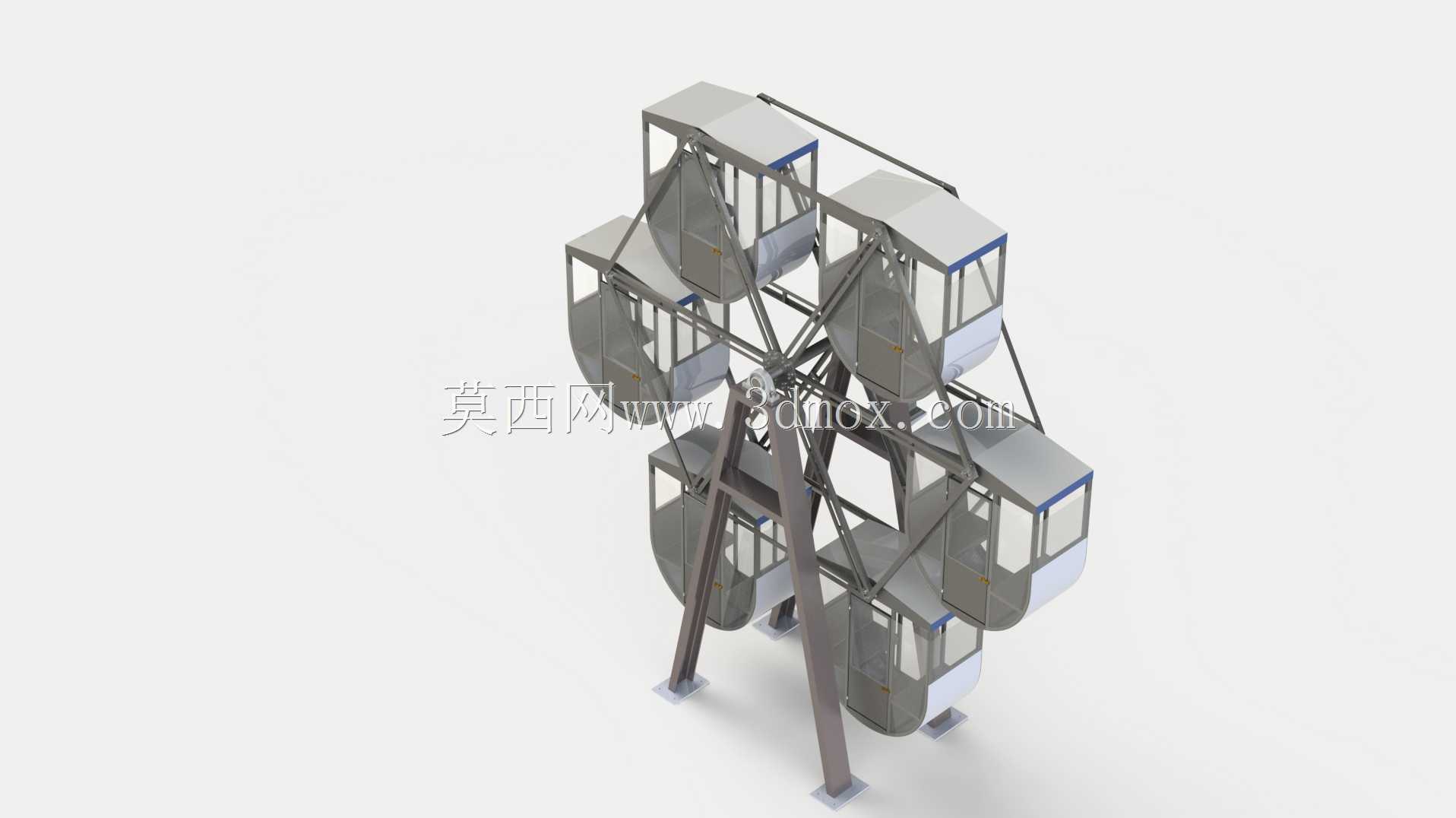

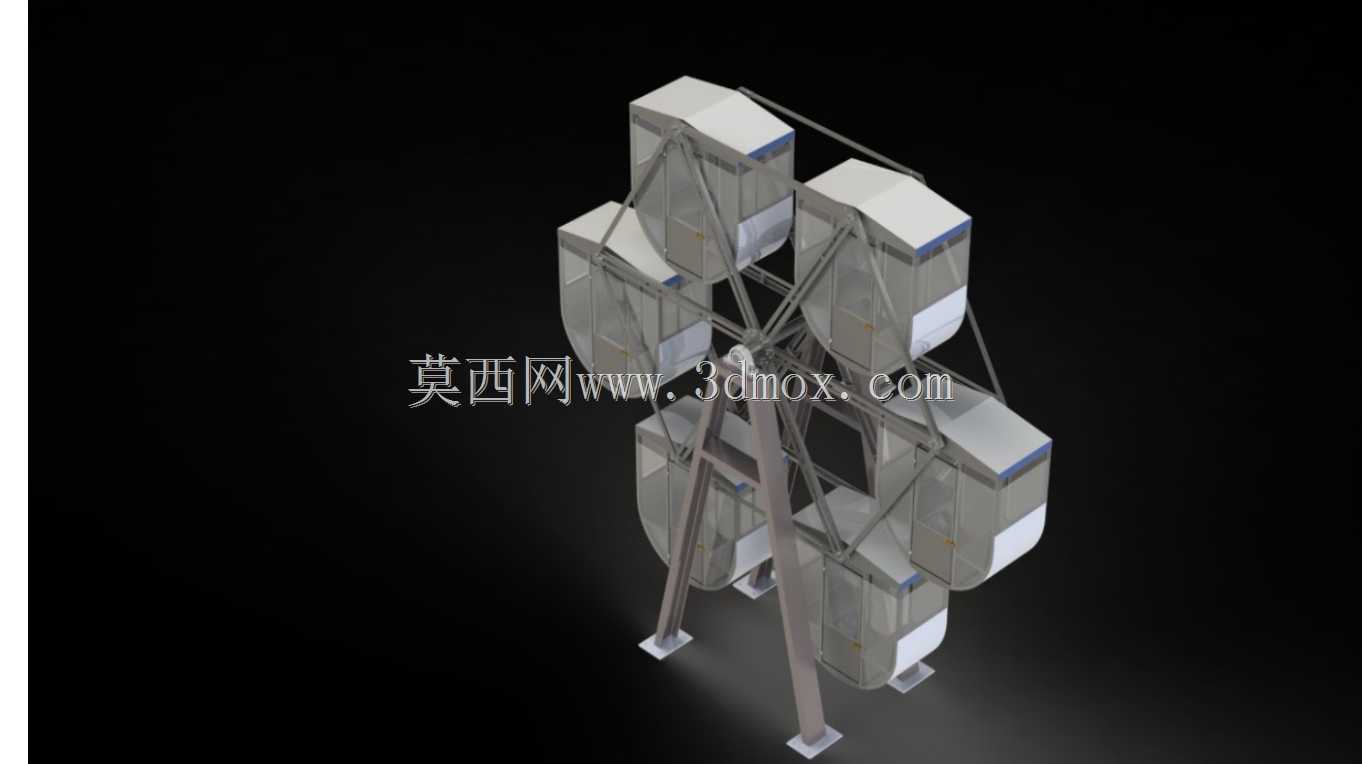

　　这款小型观览类轮式游乐设施，主要适配商业综合体户外广场、城市微更新口袋公园、小型主题乐园的亲子游乐区块，区别于大型文旅项目的百米级摩天轮，整体占地边界控制在极小范围内，不需要大规模的土建基础施工，可根据场地条件做固定式安装或者快装式部署，适配临时市集、嘉年华活动的短期布设需求。从结构设计逻辑来看，整体采用单立柱单侧支撑的桁架结构，主支撑柱采用变截面矩形管材焊接成型，底部通过法兰盘与预埋地脚组件连接，安装时仅需要预留3米见方的硬化基础面即可满足承重要求，轮体直径控制在4米级别，整体最高点距离安装面高度不超过5.5米，不会对周边建筑的采光、消防通道净高造成影响，适配多数城市商业空间的安装管控要求。轮体主辐条采用三角桁架排布方式，

　　区别于传统拉索式摩天轮的结构形式，这种刚性桁架结构不需要定期做拉索张紧度调校，后期运维的工作量大幅降低，轮缘采用分段式弧形管材拼接，每段轮缘对应一个独立的座舱挂载点，挂载点采用深沟球轴承做回转支撑，保证座舱在轮体转动过程中始终保持水平姿态，避免座舱倾斜带来的乘坐不适感。座舱部分采用半封闭框架结构，框架为铝合金折弯焊接成型，外覆透明PC耐力板，既保证乘坐时的视野通透度，也能避免高空坠物风险，每个座舱额定承载2名成人或者1大1小的亲子组合，座舱门采用按压式弹簧锁止结构，只有在轮体转动到最低位的上下客区域时，运维人员才能从外部开启锁止结构，运行过程中锁止机构处于机械自锁状态，不会因为乘客误触导致舱门开启。

　　驱动系统设计在轮体底部的支撑基座位置，采用摩擦轮驱动的形式，两个聚氨酯摩擦轮分别贴合在轮缘两侧，通过减速电机带动摩擦轮转动，依靠摩擦力驱动整个轮体缓慢旋转，运行线速度控制在0.2m/s以内，转动一圈的时长约为6分钟，给乘坐者足够的时间观赏周边景观，同时低速运行也能降低启停过程的冲击感，不会给乘客带来眩晕感。整个轮体的转动支撑部位采用带座外球面轴承，安装在主立柱顶部的轴承座上，轴承自带密封结构，可适应户外露天的雨雪、粉尘环境，注油嘴延伸到立柱下部的运维口位置，日常润滑保养不需要登高作业，地面操作人员即可完成注油维护。安全防护层面，轮体周边预留1.2米宽的安全隔离带，隔离带采用不锈钢护栏做物理分隔，上下客区域设置可开合的护栏门，

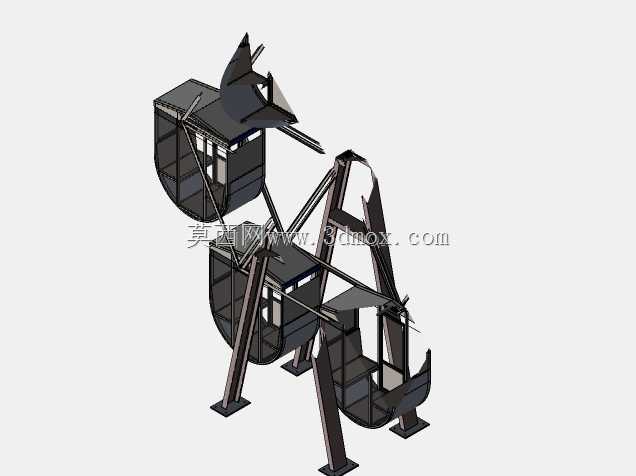

　　与设备的驱动系统做电气联锁，只有当护栏门完全关闭锁止时，设备才能启动运行；轮体的转速监测、座舱位置监测、驱动电机过载监测信号全部接入设备控制柜，一旦出现转速异常、座舱卡滞、电机过载的情况，系统会自动触发制动，同时发出声光告警，制动系统采用电磁失电制动器，设备断电时会自动锁止轮体，不会出现溜转的情况。从建模细节来看，所有管材的拼接焊缝都做了实体化处理，没有出现结构干涉的问题，每个挂载点的轴承配合间隙都按照实际装配公差做了预留，座舱的回转范围也做了运动仿真验证，转动过程中座舱与轮辐、支撑立柱之间的最小安全间隙大于100mm，不会出现运动碰撞；主支撑柱的底部法兰做了加强筋设计，可承受轮体满载荷运行时的倾覆力矩，不需要额外做斜拉支撑固定，进一步压缩了设备的占地空间。这类小型观览设施相比大型摩天轮，投入成本更低，安装周期更短，对场地的适配性更强，既可以作为商业空间的引流装置，也可以作为社区公园的配套游乐设施，结构设计上充分考虑了户外使用的耐候性、运维的便捷性以及乘坐的安全性，所有结构件都采用模块化设计，零部件拆分后可通过普通货运车辆运输，现场安装仅需要通过螺栓拼接即可，不需要现场做大量焊接作业，安装周期可控制在2个工作日以内。
