浮钳式盘式制动器总成结构设计

　　日常做底盘制动系统匹配时，盘式制动器是乘用车、轻型商用车前轮制动的首选结构，相比鼓式制动器，它的散热性能更优，连续制动工况下热衰退幅度小，涉水后制动性能恢复速度快，在高速行驶、频繁启停的城市场景、山地长下坡工况下都能保持稳定的制动输出。这套浮钳式盘刹总成的设计逻辑，是围绕单缸浮动卡钳的工作原理展开的，制动时缸体内的活塞在液压作用下推出，将内侧摩擦片压向制动盘工作面，同时卡钳本体在导向销的约束下沿轴向反向滑动，带动外侧摩擦片同步夹紧制动盘，靠两侧摩擦片与制动盘的摩擦力形成制动力矩，让车轮减速直至停转。

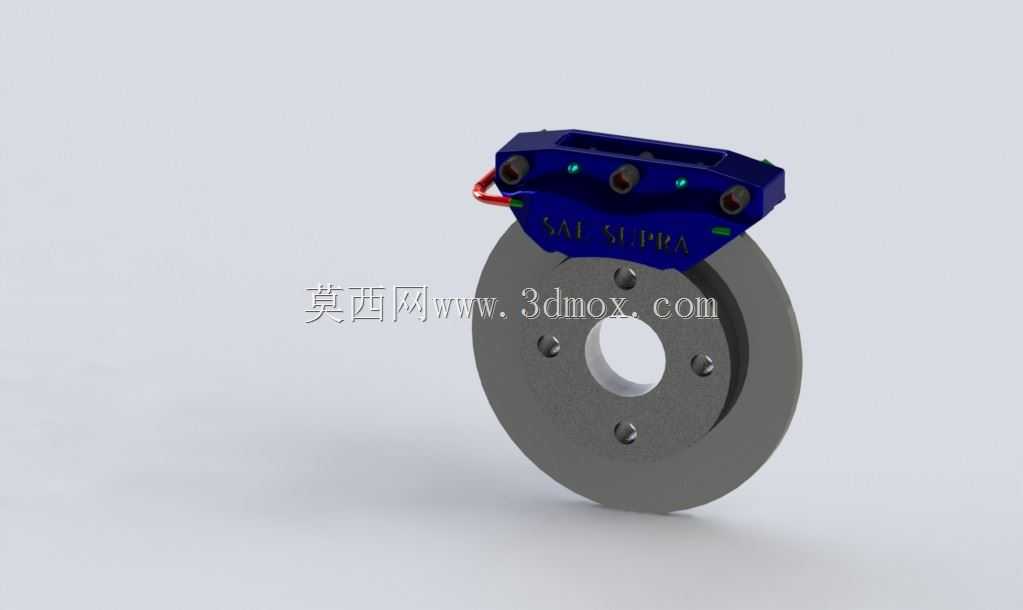

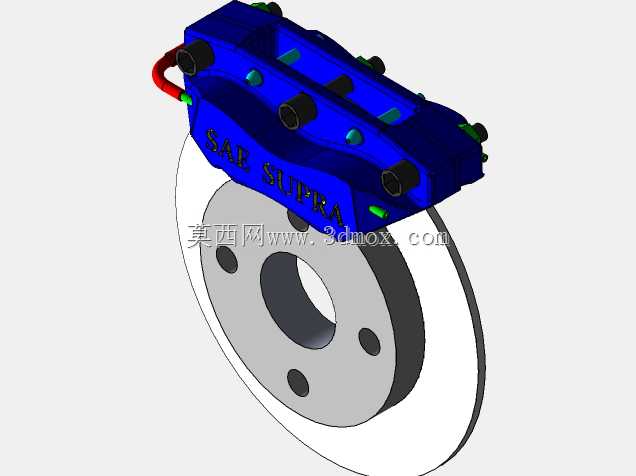

　　从结构组成来看，这套总成包含制动盘、浮动卡钳本体、活塞、内外摩擦片、导向销、防尘套、放气螺钉、制动管路接头这些核心部件。制动盘采用实心盘结构，中心设置带安装孔的轮毂连接法兰，法兰上的螺栓孔沿圆周均布，匹配对应车型的轮毂轴承单元安装孔位，安装时制动盘与轮毂端面贴合，靠轮毂螺栓压紧固定，制动盘的摩擦面平面度、端面跳动量都有严格公差要求，避免制动时出现踏板抖动、制动力波动的问题。卡钳本体采用铸铝材质，在保证结构强度的同时降低簧下质量，对提升底盘操控响应性有明显帮助，卡钳上的活塞腔加工精度直接影响密封性能，活塞与缸壁之间的矩形密封圈除了密封制动液之外，还承担活塞回位的作用，制动解除后密封圈的弹性变形会带动活塞回退合适的间隙，让摩擦片与制动盘之间保持合理的工作间隙，既避免拖磨又保证制动踏板的合理行程。

　　安装边界方面，卡钳通过支架上的两个安装螺栓固定在转向节的对应安装座上，安装时需要保证卡钳的中心平面与制动盘中心平面重合，偏差过大会导致摩擦片偏磨，缩短摩擦片使用寿命。导向销表面做了镀硬铬处理，配合橡胶防尘套可以阻挡泥水、灰尘进入销孔，保证卡钳滑动顺畅，日常维保中导向销的润滑是重点检查项，一旦销子卡滞会出现单侧摩擦片过度磨损、制动跑偏的故障。摩擦片采用钢背加摩擦材料的复合结构，钢背保证摩擦片的结构刚度，摩擦材料的配方根据车型定位调整，兼顾摩擦系数稳定性、耐磨性与噪音控制，摩擦片上设置有磨损报警结构，当摩擦材料磨损到极限厚度时会触发报警，提醒驾驶员及时更换。

　　设计过程中需要重点校核几个核心参数：首先是制动力矩的匹配，根据车型的轴荷分配、轮胎滚动半径、目标制动减速度计算所需的制动力矩，匹配对应的缸径、制动盘有效半径、摩擦片摩擦系数；其次是热容量校核，连续制动工况下制动盘的温升不能超过材料的许用温度，避免出现热裂纹、摩擦系数急剧下降的问题；还有就是结构强度校核，在最大制动压力下卡钳本体、支架、安装螺栓的应力都要在材料许用范围内，避免出现结构失效。另外，制动盘的通风设计（如果是通风盘的话）、摩擦片的排屑槽设计，都会影响制动过程中的噪音、抖动表现，需要在建模阶段就做结构优化，避免后期装车后出现制动异响、踏板振动的NVH问题。

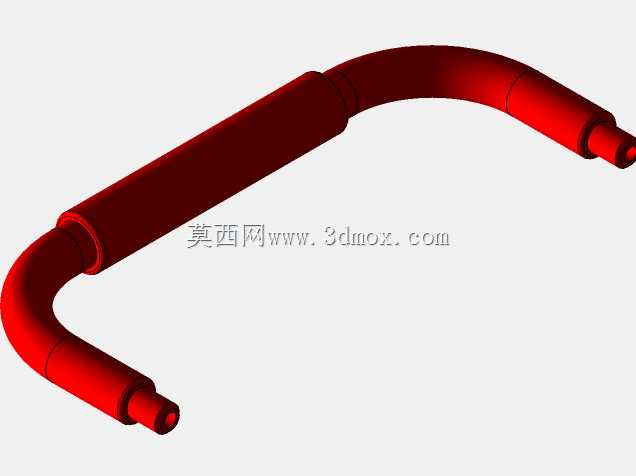

　　这套结构的三维建模过程中，所有配合面的公差都需要在装配体里做干涉检查，尤其是活塞的运动行程、卡钳的滑动行程、摩擦片磨损到极限时的位置，都要做运动仿真验证，保证全生命周期内没有运动干涉。制动管路接头的位置要考虑整车管路的布置走向，避免与周边的悬架部件、转向拉杆在车轮跳动、转向过程中发生干涉。放气螺钉的位置要设置在卡钳腔室的最高点，方便维保过程中排出制动管路里的空气，避免空气进入制动系统导致踏板发软、制动力不足。
