离心式鼓风通风机三维结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:487149
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计
  • 离心式鼓风通风机三维结构设计

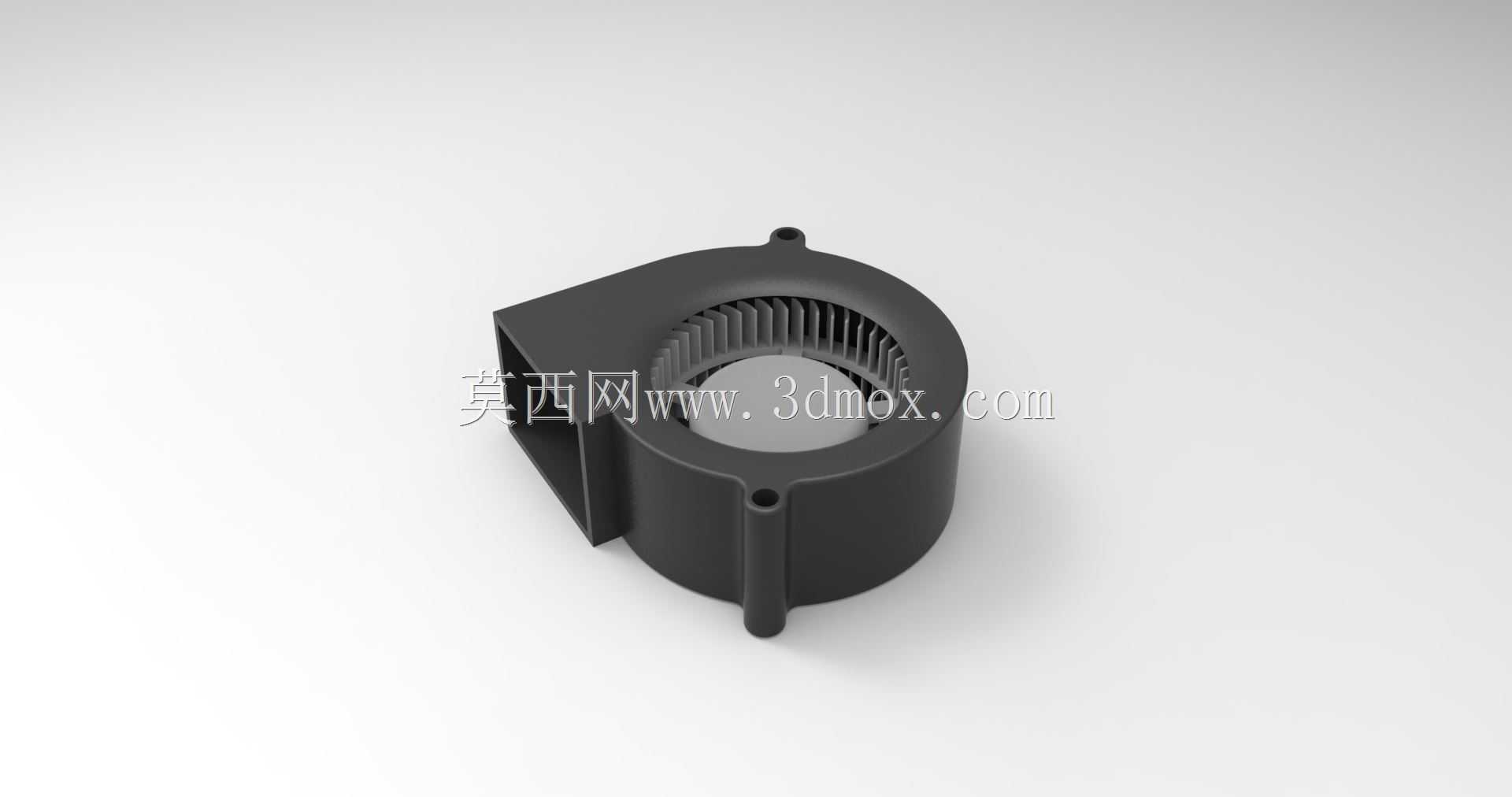

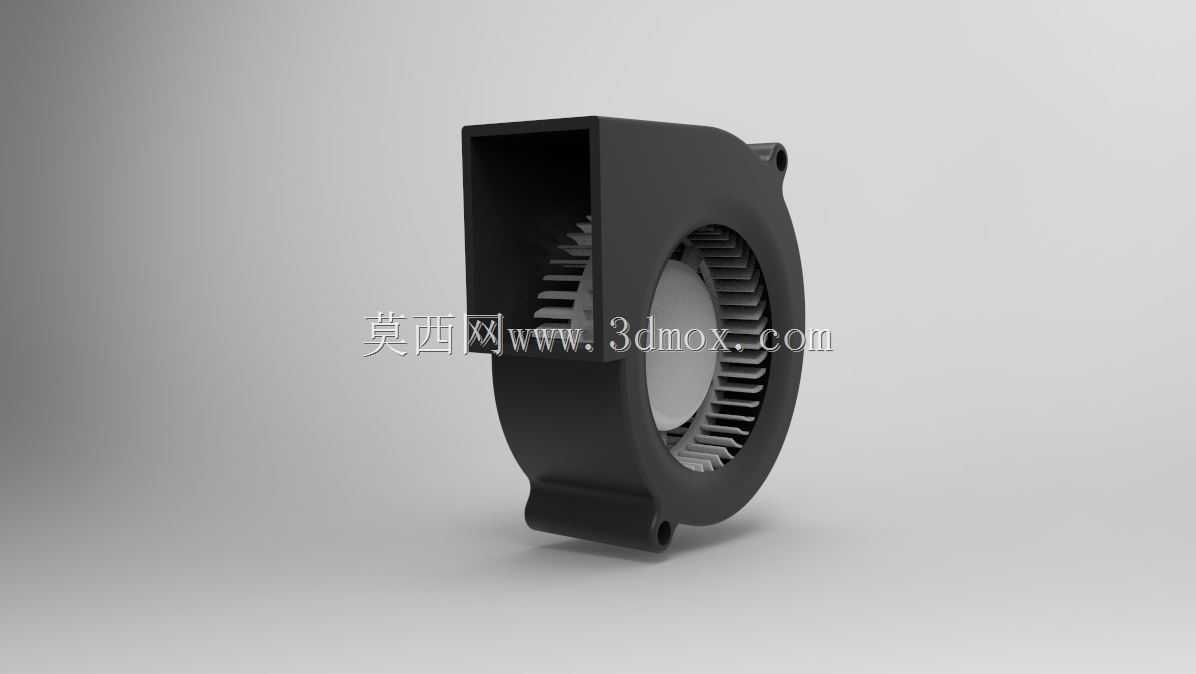

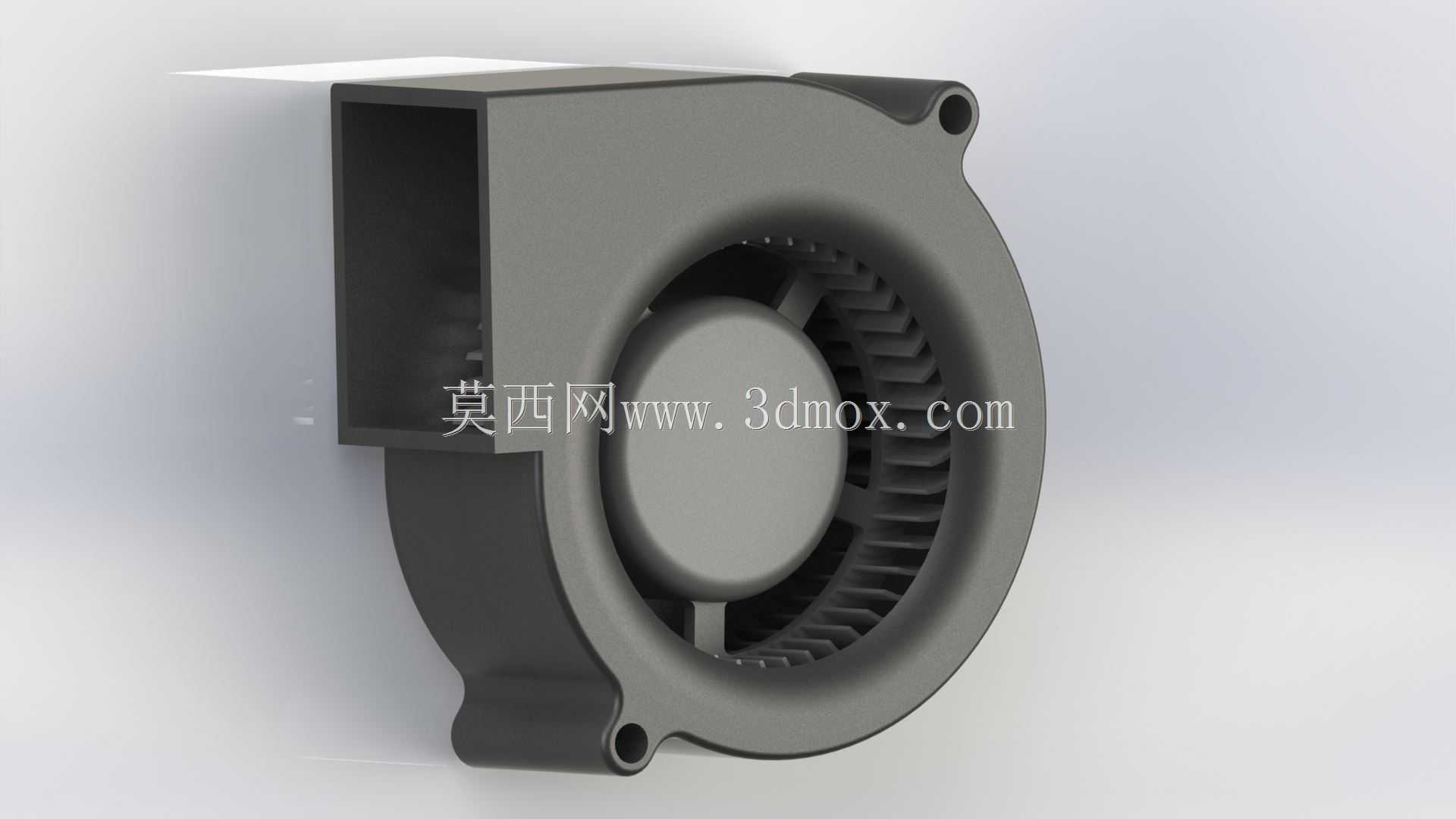

  这款离心式鼓风部件的三维结构,完整还原了小型侧出风鼓风机的全部装配细节,建模过程中优先考虑了设备实际安装与运行的工况需求,没有做多余的外观修饰,所有结构特征都对应实际生产中的加工与装配逻辑。从应用场景来看,这类小尺寸离心鼓风机常见于工控机柜散热、小型设备风道送风、医疗仪器通风、家用净化器送风模块等场景,和轴流风机不同的是,它可以在有限的安装空间内提供更高的风压,克服风道内的阻力实现定向送风,适合安装在空间紧凑、需要侧方出风的设备内部。

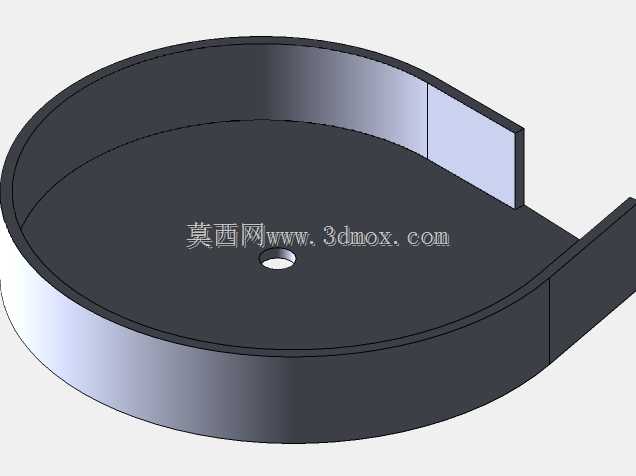

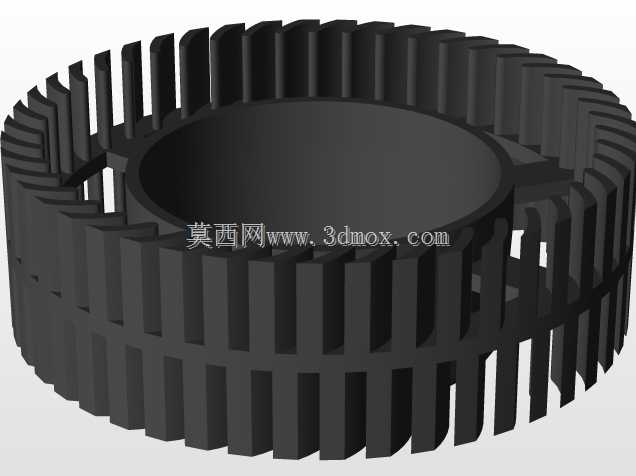

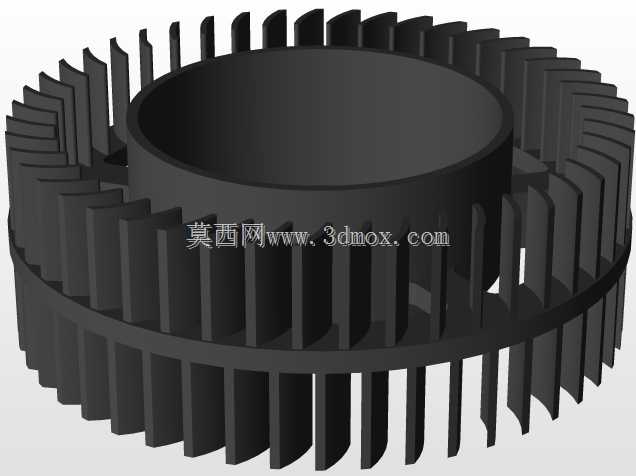

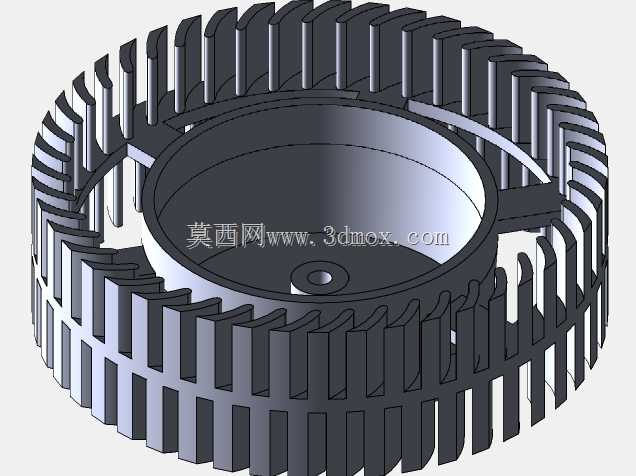

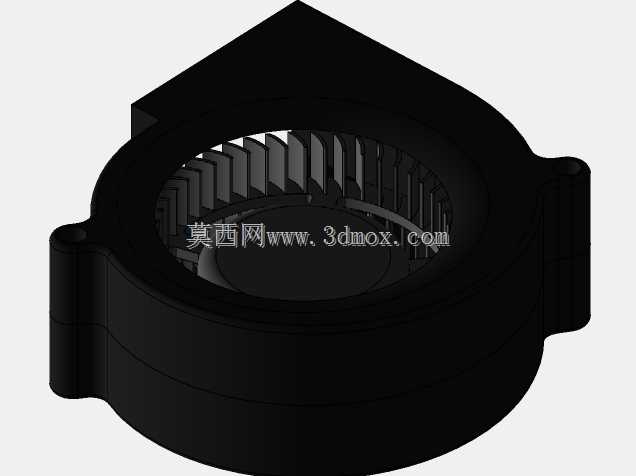

  从功能特性上看,该结构采用前倾式多叶离心风轮设计,风轮叶片均匀分布在轮盘周边,进风方向正对风轮中心,气流进入蜗壳后随着风轮旋转获得动能,再通过蜗壳型线的导流作用,从侧方的方形出风口集中送出,相比同功率的轴流风扇,它的出风射程更远,风压更高,不会因为出风口加装滤网或者风道弯折就出现风量骤降的问题。蜗壳的型线采用对数螺旋线拟合设计,建模时特意做了内壁的顺滑过渡,避免出现直角拐点造成的气流紊流与气动噪音,蜗壳侧壁的三个固定凸台带有安装通孔,凸台高度做了统一的尺寸约束,保证安装时壳体和安装面之间留有足够的进风间隙,不会因为贴装过近遮挡中心进风口。

  设计过程中首先确定的是安装边界尺寸,整体外轮廓的长宽高参数适配常规的小型设备安装位,中心进风口的直径匹配常规的防尘网罩安装尺寸,侧方出风口的长宽尺寸适配标准的通风软管接驳规格,不需要额外做转接头就可以直接对接常用的通风管路。风轮和壳体之间的间隙做了严格的尺寸控制,间隙过小会造成风轮转动时擦碰壳体内壁,间隙过大会造成气流回流损失,降低送风效率,建模时按照实际生产的装配公差预留了合理的间隙值,既保证转动时的安全距离,又尽可能减少内泄漏损失。风轮中心的轴孔尺寸适配常规的小型直流电机输出轴,轴孔旁做了D型切边定位结构,装配时不需要额外打胶或者加顶丝就可以传递扭矩,避免风轮和电机轴之间出现打滑空转的问题。

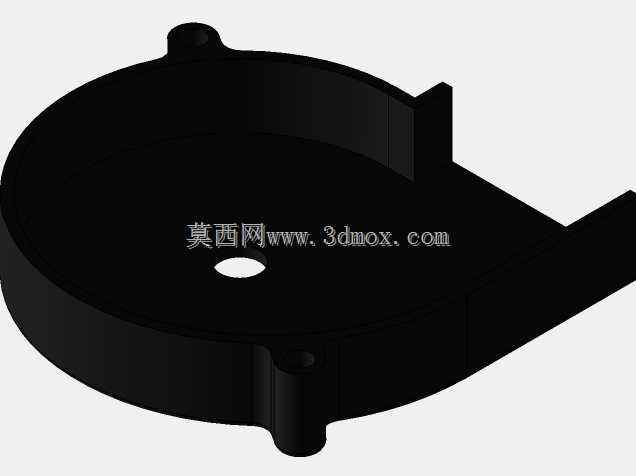

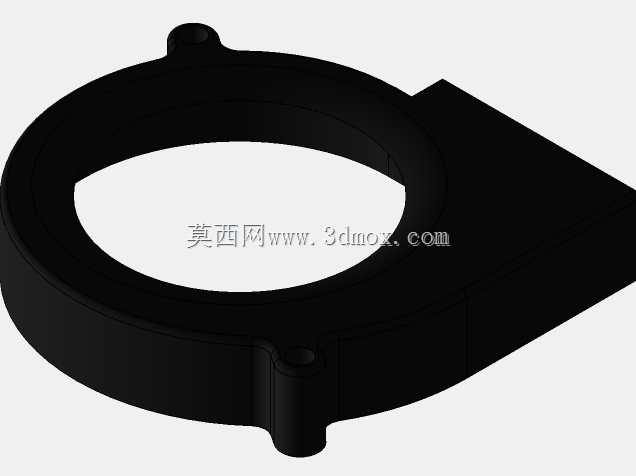

  壳体上的支撑柱结构做了加强筋过渡,从壳体外壁延伸到固定凸台位置,避免安装时螺丝锁紧力过大造成壳体开裂,进风口侧的壳体边缘做了倒角处理,减少气流进入时的沿程阻力,出风口的端面做了平面度约束,保证对接风管时的密封性,不会出现漏风的问题。整个装配结构没有多余的零件,仅包含蜗壳上盖、蜗壳底座、离心风轮三个核心结构件,拆分逻辑完全对应实际注塑生产的分模需求,没有出现倒扣或者无法脱模的结构特征,所有壁厚都保持均匀,符合注塑加工的工艺要求,不会出现壁厚不均造成的缩痕、翘曲问题。

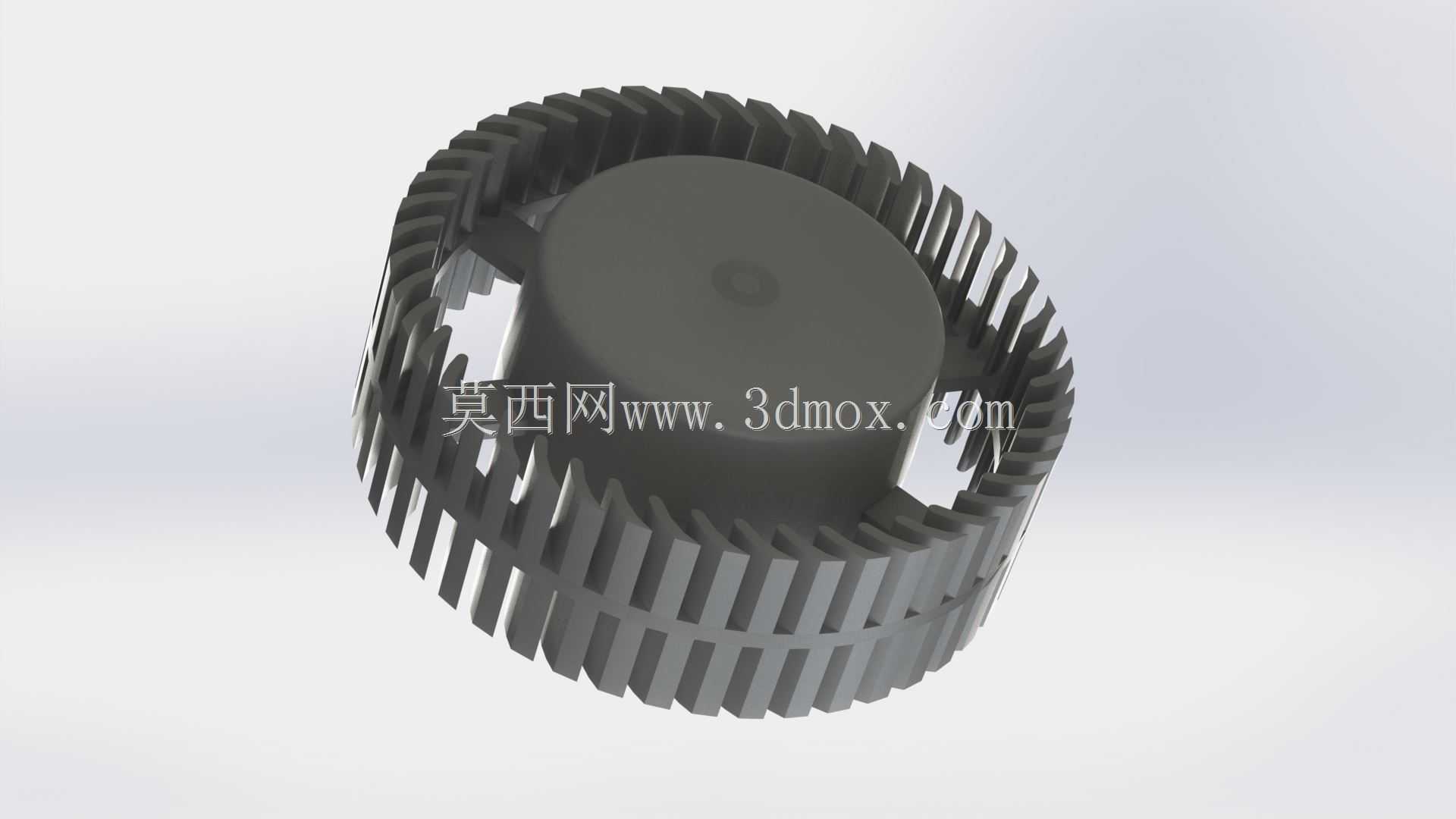

  在结构校核层面,建模时特意验证了风轮转动时的动平衡余量,所有叶片的重量分布均匀,轮盘的厚度满足高速转动时的强度要求,不会因为长期转动出现形变。蜗壳的壁厚可以承受常规运行时的气流压力,不会因为风压过高出现壳体鼓胀变形的问题,固定凸台的位置做了对称分布设计,安装时受力均匀,不会因为长期震动出现固定脚断裂的问题。和常规的开式叶轮鼓风机不同,这款结构的风轮带有前盘结构,可以减少气流从叶片侧边的泄漏,进一步提升送风效率,前盘的进风口做了圆弧导流边,引导气流顺畅进入叶片流道,降低进气噪音。

  实际选型参考时,这个结构的安装孔位间距可以直接适配市面上同规格的标准鼓风机安装位,不需要重新设计安装支架,出风口的朝向可以根据实际设备的风道布局做镜像调整,只需要调整蜗壳出风口的方向就可以适配不同的出风走向需求,不需要重新设计整套风轮与壳体的核心结构。建模过程中所有的圆角、倒角特征都和实际零件的加工要求一致,没有出现工艺无法实现的尖锐棱角,所有配合面的尺寸公差都按照小间隙配合做了预留,装配时不需要额外修配就可以完成组装。
