双循环发动机气缸结构三维设计

项目分类:发动机 发布时间:2022-01-04 ID:487175
  • 双循环发动机气缸结构三维设计
  • 双循环发动机气缸结构三维设计

  在小型通用动力、航模动力、便携发电机组这类对动力单元体积重量有严苛要求的应用场景里,二冲程动力单元的气缸部件直接决定了整机的动力输出效率、散热表现与运行可靠性。不同于四冲程发动机气缸的配气结构设计,双循环即二冲程发动机的气缸需要在缸体壁面集成扫气、排气的气道开口,配合活塞上下止点的位置移动完成配气过程,这就要求缸体的结构设计必须同时兼顾气道走向合理性、散热效率、结构强度与安装适配性。

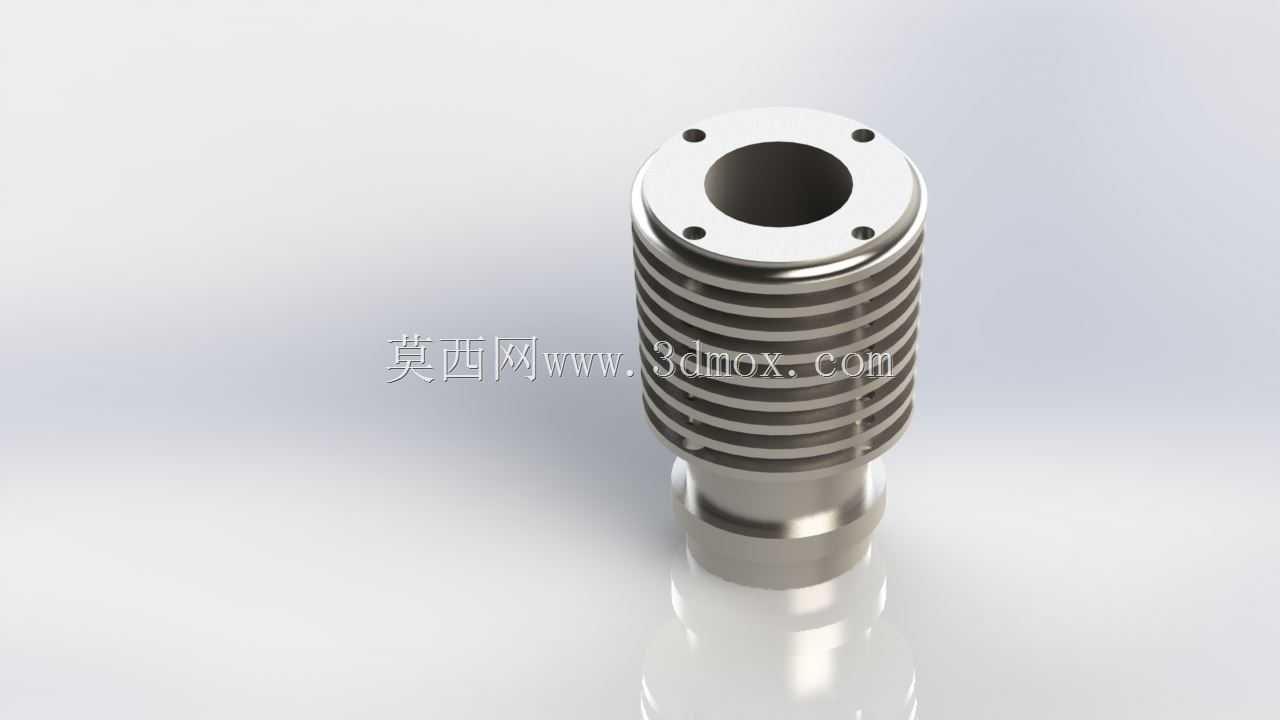

  从实际功能实现角度看,这款气缸的上部法兰端面设置了四个均匀分布的安装孔,用于和气缸盖组件完成刚性连接,法兰端面的平面度需要控制在合理公差范围内,才能保证缸垫压紧后的密封性能,避免燃烧室出现漏气泄压的问题。缸体外壁采用了一体化的环形散热鳍片设计,鳍片沿着缸体轴向等距排布,这种结构不需要额外加装水冷套、冷却管路等附属部件,依靠行驶或者动力单元自带风扇产生的迎面气流就能完成热量交换,非常适合轻量化、结构简化的小型动力单元使用。鳍片的厚度、间距设计经过匹配,既保证了足够的散热面积,让缸体工作时的温度维持在润滑油耐受范围内,避免活塞环因为过热出现卡滞、磨损加剧的问题,也不会因为鳍片过密导致加工难度提升、使用过程中积尘杂物堵塞散热通道。

  缸体下部的缩径结构是用于和曲轴箱腔体对接的安装位,这个部位的外径公差需要和曲轴箱的安装止口精准匹配,保证缸体安装后与曲轴轴线的垂直度符合设计要求,避免活塞在缸筒内运行时出现偏磨,缩短动力单元的大修间隔。缸筒内壁是活塞往复运动的工作面,设计时需要预留合理的活塞配合间隙,同时考虑热膨胀带来的尺寸变化,保证冷机启动时不会因为间隙过大出现敲缸,热机运行时也不会因为间隙过小导致活塞胀死在缸筒内。

  在设计思路上,这款气缸采用了一体化的结构设计,将散热结构、安装法兰、缸筒、曲轴箱对接位整合为单一零件,减少了零部件数量,降低了装配环节的复杂度,也减少了多个零件连接带来的密封失效风险。气道开口的位置设置在缸筒侧壁的对应行程位置,当活塞运行到下止点附近时,排气口先打开排出燃烧后的废气,随后扫气口打开将曲轴箱内预压的新鲜可燃混合气导入缸筒,完成扫气过程,这个开口的高度、角度、截面大小直接影响发动机的扫气效率,进而影响动力输出与燃油消耗水平,建模过程中需要反复核对活塞行程与开口位置的对应关系,避免出现配气相位偏差导致动力性能不达标的问题。

  从安装边界来看,上部法兰的四个安装孔中心距形成的安装圆尺寸,需要和对应气缸盖的安装孔位完全匹配,安装孔的孔径适配常用的缸盖固定螺栓规格,法兰厚度满足螺栓拧紧时的压紧力要求,不会因为拧紧力矩过大导致法兰变形。下部与曲轴箱对接的止口长度、外径尺寸,适配对应排量的曲轴箱安装位,不需要额外加装转接法兰就能完成装配。缸体整体的径向最大尺寸是散热鳍片的外圆直径,在整机布置时需要预留足够的周边间隙,保证散热气流可以顺畅通过鳍片间隙,不会因为周边零部件遮挡导致散热效率下降。

  实际使用过程中,这类气缸需要承受燃烧室点火瞬间的高温高压冲击,同时承受活塞高速往复运动带来的侧向摩擦力,因此结构设计时在缸筒与散热鳍片的连接位置做了圆弧过渡处理,避免应力集中导致缸体在交变载荷下出现开裂。对于三维建模从业者而言,这类零件的建模需要重点关注各个配合面的形位公差要求,散热鳍片的阵列特征需要保证间距均匀,气道与缸筒内壁的相贯位置需要做平滑处理,避免出现应力集中点,同时要考虑后续加工工艺的可行性,比如法兰端面、缸筒内壁、安装止口这些需要机加工的面,要预留合理的加工余量,鳍片这类非配合面可以直接通过铸造成型,减少后续加工工序。在设备选型匹配时,这款气缸适配对应排量的双循环发动机曲轴、活塞、连杆组件,可直接用于小型动力设备的替换维修,也可作为小型动力单元开发的参考设计,帮助设计人员快速完成动力部分的结构布置,缩短整机开发周期。
