四旋翼多用途概念飞行器结构设计

　　这款四旋翼概念飞行器的结构设计，首先围绕低空作业场景的实际需求展开，区别于常规消费级航拍无人机的框架思路，在旋翼布局、机身承载、气动外形上做了针对性调整。日常作业中，这类多旋翼飞行器可覆盖小范围地形测绘、园区巡检、应急点位物资投送、农林区域低空监测等场景，相比固定翼机型，它不需要专用起降跑道，在楼宇间隙、林间空地、厂区平台都能完成垂直起降，悬停状态下的作业稳定性更适配定点拍摄、传感器数据采集这类需求。

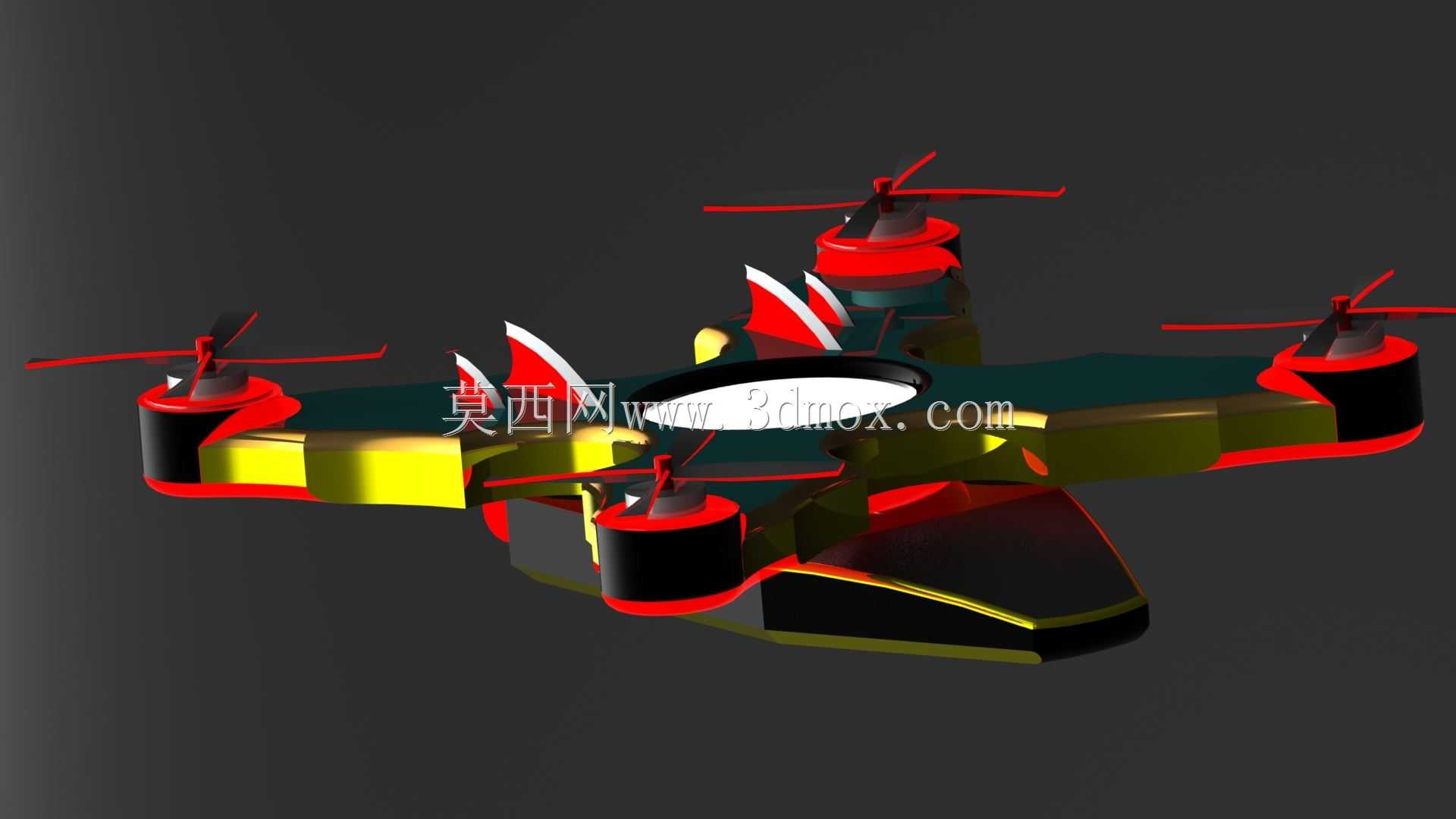

　　从功能特性来看，四个旋翼采用对称式十字布局，每个旋翼支臂从机身主体向外延伸，支臂末端的动力舱预留了电机、电调的安装空间，旋翼旋转平面与机身主体平面保持平行，通过不同旋翼的转速差实现俯仰、横滚、偏航的姿态调整，这种成熟的控制逻辑能降低飞控系统的调试难度，也能提升姿态调整的响应速度。机身中部设置了圆形的设备搭载舱，可根据作业需求更换不同的任务模块，比如搭载可见光相机完成巡检拍摄，搭载多光谱传感器完成农林作物长势监测，搭载小型投放装置完成应急物资的定点投送，舱体周边做了凸起的防护结构，能降低起降过程中磕碰对核心任务设备的损伤。

　　设计思路上没有采用常规无人机的外露支臂结构，而是将支臂与机身主体做了一体化的流线型融合，机身下沿做了圆滑的收边处理，既可以降低低空飞行时的空气阻力，也能减少旋翼下洗气流在机身表面形成的乱流干扰，提升飞行过程中的姿态稳定性。机身下部设置了一体化的起落支撑结构，没有采用额外加装的可拆卸起落架，支撑结构与机身下壳体一体成型，既减少了额外的零件数量，降低装配复杂度，也能在硬着陆时通过结构自身的形变吸收冲击能量，避免冲击力直接传递到机身内部的电池、飞控等核心部件。

　　从安装边界与尺寸适配的角度考虑，旋翼支臂的延伸长度经过匹配计算，确保相邻旋翼的旋转平面不会出现重叠干涉，同时控制整机的最大外接圆直径，让飞行器可以在狭窄空间内完成转向、穿行，适配楼宇间、林间等复杂低空环境的作业需求。动力舱的安装尺寸适配常规规格的无刷电机，支臂内部预留了走线槽，电调到电机的动力线、飞控到电调的信号线都可以从支臂内部穿过，避免线材外露在飞行过程中被气流吹动产生晃动，也能减少线材被树枝、建筑凸起剐蹭的风险。机身中部的设备舱预留了标准的安装孔位，不同功能的任务模块都可以通过快拆结构固定在舱位上，不需要对机身结构做额外改造就能快速切换作业功能。

　　机身的外壳采用分块式设计，上壳、下壳、支臂护罩都可以单独拆卸，日常维护时不需要拆解整个机身，就能完成电池更换、线路检修、动力部件调试等操作，降低后期维护的时间成本。旋翼外侧没有额外加装防护圈，是因为这款机型的定位偏向开阔场景作业，去掉防护圈可以进一步降低整机自重，提升续航时间与有效载荷能力，支臂末端的动力舱做了突出于旋翼平面的防撞凸起，在发生轻微碰撞时，凸起结构会先接触障碍物，避免旋翼直接撞击外物造成损坏。机身的重心设计严格控制在四个旋翼形成的升力平面中心位置，电池、飞控等重量较大的部件都布置在机身中部靠近重心的区域，避免飞行过程中出现重心偏移导致的姿态控制难度增加，也能减少姿态调整时的动力损耗，提升飞行效率。
