数控加工用三爪球锁卡盘结构设计

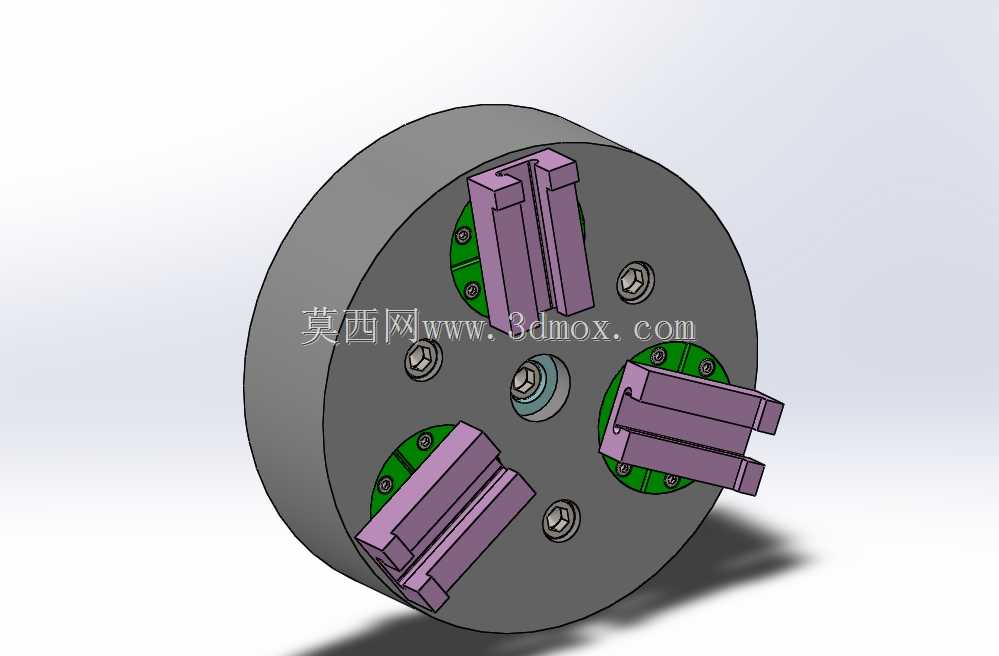

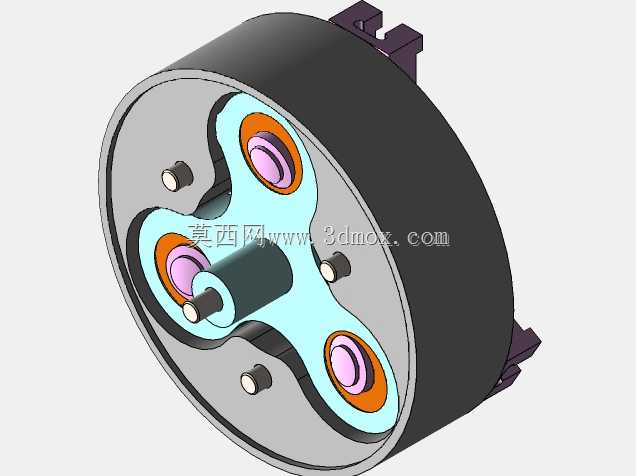

　　在数控车削、内外圆磨削这类回转体加工场景里，卡盘作为机床主轴与工件的连接载体，其夹紧刚性、重复定位精度直接决定了加工件的形位公差表现，传统三爪卡盘依赖伞齿轮驱动卡爪径向移动，长期使用后齿轮副磨损会导致定心精度漂移，在批量加工高精度零件时需要频繁修爪，对生产节拍影响较大。这款球锁卡盘的设计核心是用钢球锁紧机构替代传统的螺纹传动锁紧路径，从结构原理上降低了传动间隙带来的精度损失。从结构布局来看，整个卡盘采用盘式基体设计，安装端面预留了与标准机床主轴法兰匹配的连接螺栓孔位，中心设置了通孔，可适配长棒料贯穿加工的需求，三个卡爪沿基体圆周120度均匀分布，每个卡爪下方对应一组球锁驱动单元，驱动单元内置的钢球在斜面推动下产生径向锁紧力，

　　相比传统螺纹锁紧，接触应力分布更均匀，卡爪受力后不会出现偏摆，夹紧状态下的整体刚性提升明显。设计过程中首先确定了卡盘的安装边界，基体的外径尺寸适配常用的中小型数控车床主轴端，安装端面的止口尺寸符合通用机床附件的安装标准，不需要额外制作过渡法兰即可直接换装，卡爪的行程范围覆盖了常见的轴类、盘类零件的装夹直径区间，针对不同的装夹需求，卡爪采用分体式结构，可根据工件外形更换软爪或者硬爪，更换后不需要重新调整整个锁紧机构，依靠球锁结构的自定心特性即可快速恢复装夹精度。在功能特性上，这款球锁卡盘的锁紧动作响应更快，驱动锁紧单元的行程更短，手动操作时不需要使用加力杆即可达到足够的夹紧力，在自动化上下料的加工场景中，

　　也可以适配液压或者气动驱动模块，实现自动夹紧松开，满足无人化加工的需求。卡爪与基体的滑动接触面设置了耐磨衬板，长期往复移动不会磨损基体本身的导向槽，后期维护只需要更换衬板即可，降低了长期使用的维护成本。球锁机构的钢球采用高碳铬轴承钢材质，经过淬硬处理后表面硬度达到HRC60以上，锁紧接触时的变形量极小，重复装夹的定心精度可以控制在0.01mm以内，适合批量加工高精度轴套、法兰盘类零件，能够有效减少传统卡盘修爪的辅助时间。在实际应用场景中，除了常规的数控车床使用，这款卡盘也可以安装在分度头、回转工作台上，用于加工中心的多面体零件装夹，依靠球锁结构的高刚性，在铣削加工的切削力冲击下，工件不会出现移位，装夹稳定性优于普通的手动卡盘。

　　设计时还考虑了切屑防护问题，每个卡爪的滑动缝隙处都设置了防尘挡片，避免加工过程中的金属切屑、切削液进入锁紧机构内部，防止钢球或者驱动斜面被切屑刮损，延长机构的使用寿命。卡盘的整体动平衡性能在设计阶段就做了优化，三个卡爪的重量差控制在极小范围内，基体的圆周方向没有突出的结构，在主轴高转速运转时不会产生过大的离心振动，能够适配更高的主轴转速加工需求，在精加工有色金属零件时，高转速下的装夹稳定性可以保证工件的表面加工质量。从安装适配的角度，卡盘中心的拉杆过孔尺寸也匹配标准的回转油缸连接尺寸，后期如果要升级为液压驱动卡盘，不需要更换卡盘基体，只需要加装对应的驱动拉杆即可，给用户的设备升级预留了足够的空间。
