工业级离心式鼓风机总成结构设计

　　在工业通风、气体输送、生产环境换气、设备散热等场景中，鼓风机是应用覆盖范围极广的流体输送设备，从车间工位除尘、燃烧设备助燃，到物料气力输送、工业设备冷却送风，都需要这类设备提供稳定的风压与风量输出。这款鼓风机总成的结构设计，完全围绕实际工况的安装与运行需求展开，没有冗余的装饰性结构，所有外形轮廓都服务于功能实现与装配兼容性。

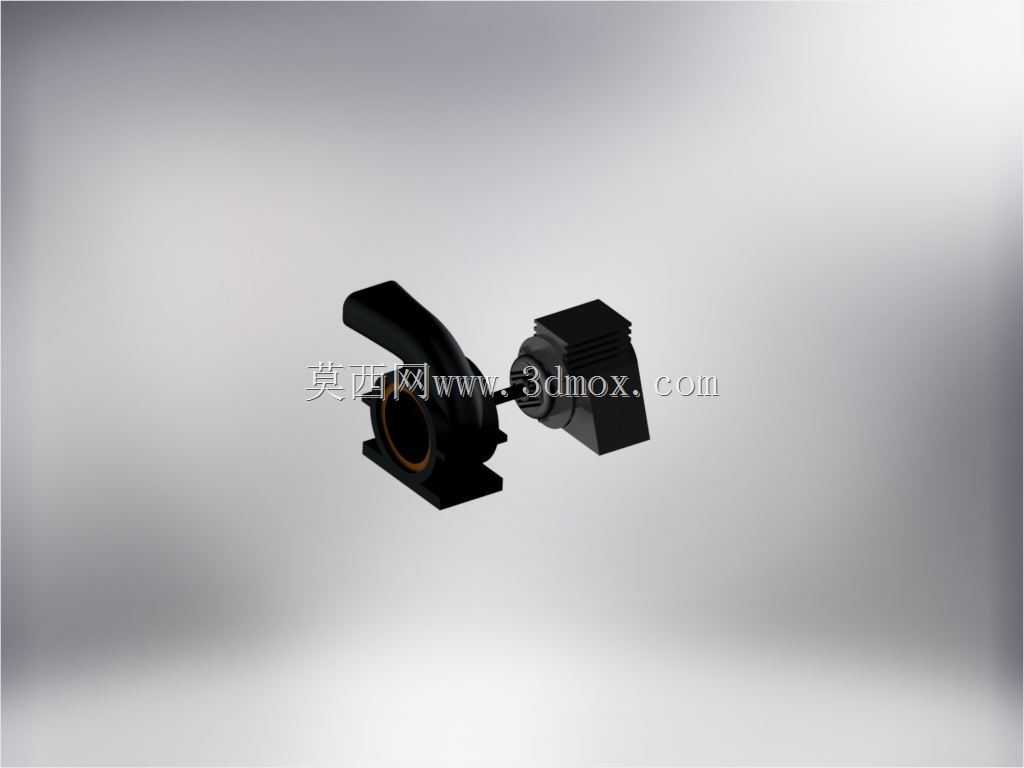

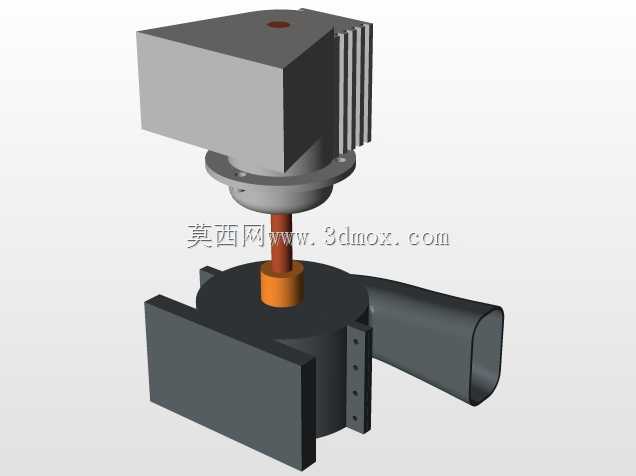

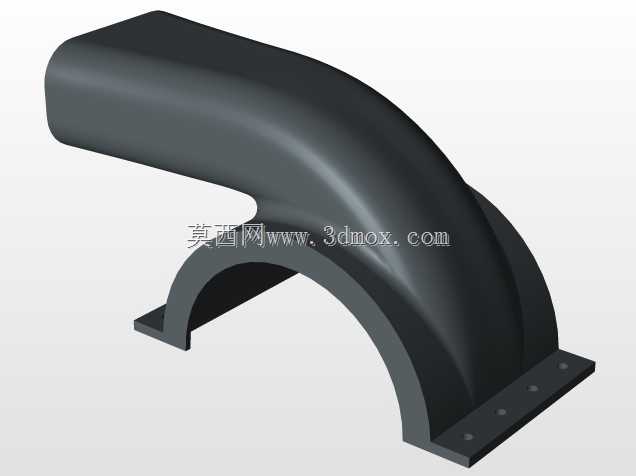

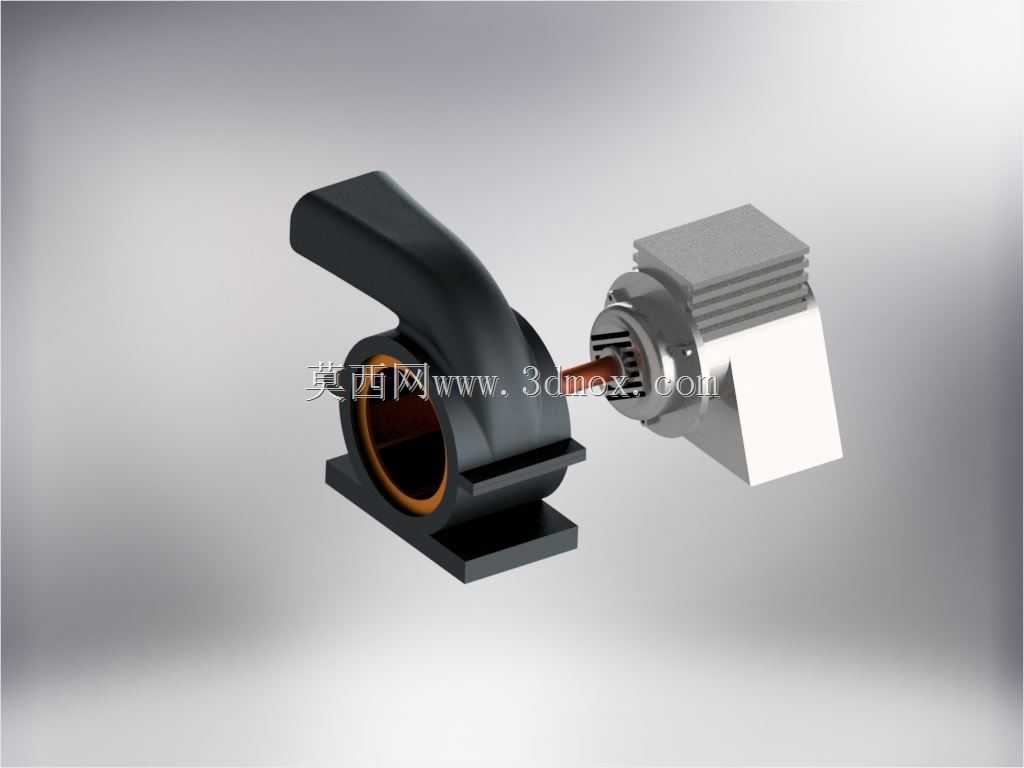

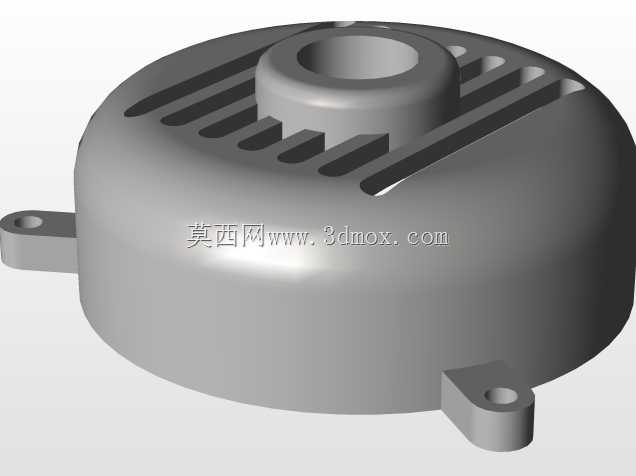

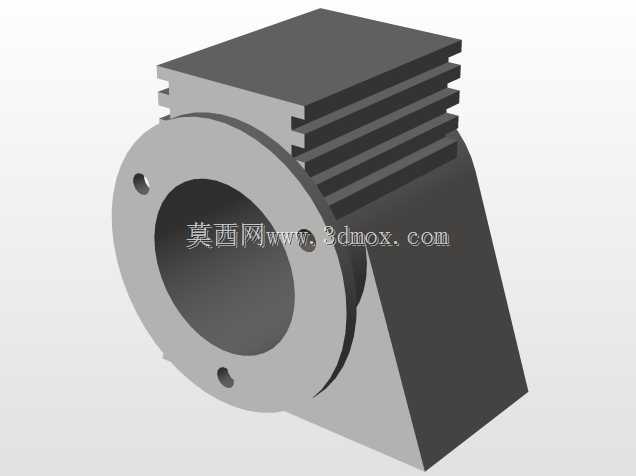

　　从结构布局来看，总成采用蜗壳式风腔与驱动单元直连的布局，风腔部分的流道曲线经过平滑过渡处理，能够减少气流在腔体内的折返紊流，降低运行过程中的气动噪音与能量损耗，进出风口的连接端面预留了标准法兰安装位，可直接对接不同管径的通风管路，不需要额外制作转接构件。驱动单元的散热筋结构沿电机外壳周向均匀排布，筋条高度与间距经过匹配设计，既能够保证设备连续运行时的热量快速散出，又不会因为筋条过密导致积尘难以清理，适配多粉尘的工业车间使用环境。

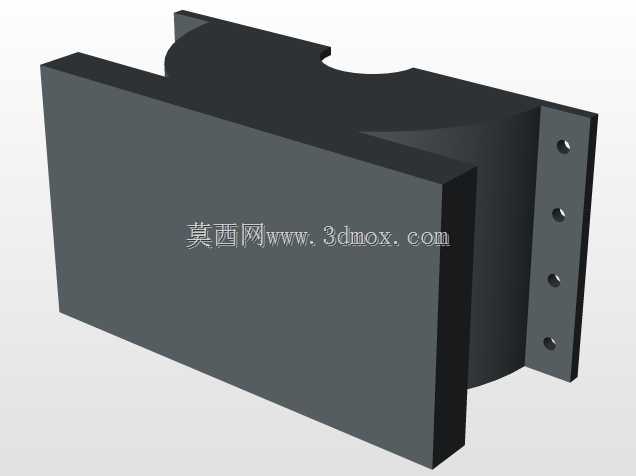

　　设计过程中优先考虑了安装边界的适配性，整机的安装底座采用一体化铸造的平板式结构，底座上预留的四个安装孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场安装的对位难度，底座与风腔、驱动单元的连接位置设置了加强筋结构，能够承受设备运行时的振动载荷，避免长期运行后连接位置出现疲劳开裂。整机的重心落在安装底座的几何中心范围内，不需要额外加装配重块即可保证安装后的稳定性，水平安装时对基础的承重要求较低，可直接固定在普通型钢支架或者混凝土平台上。

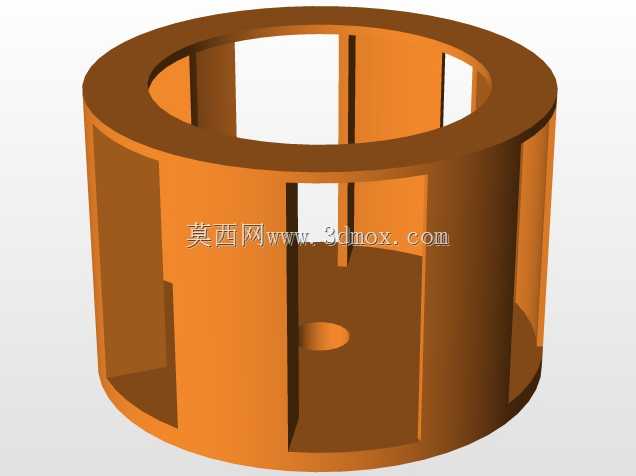

　　从功能特性来看，这款鼓风机的叶轮采用前倾式离心结构，能够在较低的转速下输出较高的风压，适配中短距离的送风需求，叶轮与转轴的连接采用键连接加锁紧螺母的固定方式，能够传递足够的扭矩，避免高速运行时叶轮出现松动位移。风腔与驱动单元之间设置了密封结构，能够防止输送的气体从连接位置泄漏，当应用于粉尘输送或者有害气体排风场景时，可有效避免介质泄漏带来的生产隐患。进出风口的方向可根据实际安装需求调整，在不改变主体结构的前提下，能够适配上进下出、侧进侧出等多种管路走向，减少现场管路改造的工作量。

　　在实际选型应用中，这类鼓风机可覆盖多个行业的使用需求：在机械加工车间可配套除尘系统，为切削工位提供负压吸尘的动力；在涂装生产线可作为送风单元，为喷漆房提供经过过滤的新鲜空气；在小型锅炉设备中可作为助燃风机，为燃烧腔提供足够的氧气供给；在粮食加工行业可配套气力输送系统，完成谷物、粉料的短距离管道输送。设计时充分考虑了不同场景的通用性，所有外露的连接构件都采用标准件，后期维护时可直接采购通用配件更换，不需要定制特殊规格的零部件，降低设备全生命周期的维护成本。

　　整机的外形尺寸控制紧凑，驱动单元与风腔的连接没有多余的外凸结构，在设备排布时能够减少占用的安装空间，对于安装空间受限的设备配套场景，比如集成在成套设备内部作为散热送风单元，或者安装在狭窄的设备夹层中作为排风装置，都能够顺利完成布置。接线盒的位置设置在驱动单元的侧上方，接线操作时不需要挪动设备主体，线缆的弯曲半径也符合电气安装的规范要求，避免线缆过度弯折导致绝缘层破损。设备表面的平整结构没有过多的凹槽与死角，日常清理时可直接用压缩空气吹除表面积尘，维护操作十分便捷。
