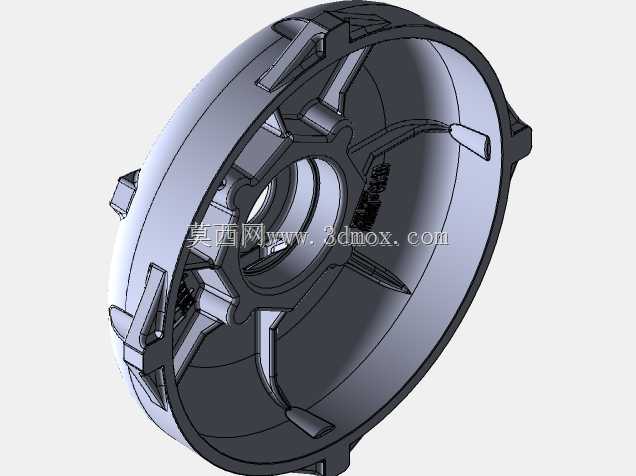

带径向加强筋的端盖式铸造壳体结构

　　这类带径向加强筋的回转端盖壳体，多应用在中小型动力设备的端部封装场景，常见于小型内燃机、通用动力机组、电机端部的防护与支撑结构，也可作为泵类设备的端盖承载件，承担内部组件定位、外部载荷传递以及运行过程中的防护作用。从结构设计逻辑来看，整体采用薄壁回转体基础构型，主体壁厚控制在均匀区间，避免铸造过程中出现厚薄不均导致的缩孔、冷隔缺陷，沿圆周方向均匀分布的径向加强筋，并非随意布置，每一条筋的走向都对应内部轴承位的支撑受力点，将中心安装座承受的径向载荷均匀分散到外圈的壳体壁面，同时在筋条的末端设置了局部凸台结构，这些凸台是端盖与主机壳体连接的安装点位，凸台位置做了局部加厚处理，避免螺栓锁紧时出现应力集中导致的壳体开裂。

　　中心的通孔结构是核心安装位，用于穿设传动轴或者安装轴承组件，孔位周边做了环形凸缘，一方面提升孔位的结构刚度，避免装配时轴承压入导致孔位变形，另一方面可以作为密封件的安装定位面，保证运行过程中内部润滑介质不会出现渗漏。壳体的外圈边缘做了翻边处理，翻边的厚度与主体壁厚保持一致，既可以提升整个端盖的抗形变能力，在设备运行产生振动时，避免边缘出现共振异响，也能在装配时与主机壳体的贴合面形成更好的贴合度，减少密封垫片的压缩不均问题。从安装边界来看，这类端盖的安装孔位沿圆周均布，孔位的中心圆直径与对应主机的壳体安装止口尺寸匹配，设计时需要保证安装孔的位置度公差控制在合理范围，避免装配时出现螺栓无法穿入的问题，

　　中心安装孔的同轴度需要与主机的转子轴线保持一致，否则会导致轴系运转出现偏磨，加剧轴承的磨损速度。筋条的高度设计也经过考量，过高的筋条会增加铸造的难度，容易出现充型不满的问题，过低的筋条则无法起到足够的加强作用，实际设计中筋条的高度一般不超过主体壁厚的三倍，同时在筋条与主体壁面、中心凸缘的连接位置都做了铸造圆角过渡，避免应力集中，也能减少铸造时的热节缺陷。这类铸件在实际生产中一般采用砂型铸造工艺，结构的拔模斜度设置在合理区间，所有垂直于分型面的面都预留了拔模角度，方便起模，减少后期机加工的余量。在实际使用场景中，这类端盖不仅要承受静态的装配载荷，还要承受设备运行过程中产生的交变振动载荷，均匀分布的径向筋条刚好可以提升结构的固有频率，

　　避开设备运行时的共振区间，降低运行过程中的振动噪声。同时壳体的内壁面做了平滑过渡处理，没有突兀的结构凸起，避免内部运转的组件出现干涉，也能减少内部气流或者润滑介质流动时的阻力。部分筋条上预留的小型凸台结构，还可以作为传感器或者附属管线的安装点位，不需要额外在壳体上焊接支架，减少后续加工的工序，也避免焊接带来的壳体变形问题。设计这类结构时，还需要考虑铸造的工艺性，所有的转角位置都避免锐角，防止铸造时出现砂型掉落导致的铸件缺陷，壁厚的均匀性控制也能减少铸件冷却过程中的内应力，降低铸件成品的变形率，后续机加工时只需要对中心安装孔、安装贴合面以及螺栓孔位进行加工即可，其余非配合面可以直接保留铸造面，减少加工成本，提升生产效率。
