法兰连接式三通控制阀铸造结构设计

　　这款三通结构的控制阀阀体，主要面向工业流体管路的分流、合流以及介质流向切换场景，在化工循环水系统、市政供热管网、工业制程流体输送、暖通空调水系统中都有广泛的适配空间，区别于普通两通阀的通断调节功能，三通结构可以在不额外增设支路阀门的前提下，完成单路进双路出、双路进单路出的介质流向管控，有效缩减管路系统的安装空间与密封节点数量，降低管路系统的泄漏风险。从实际使用场景来看，这类阀体的铸造结构需要兼顾耐压强度与流道顺滑性，日常工况下需要承受管路内0.6-1.6MPa的介质工作压力，部分特殊制程场景下还要耐受120℃以内的持续介质温度，因此在结构设计阶段，首先要完成流道的等径过渡处理，三个接口的通径保持一致，避免通径突变造成的介质紊流、

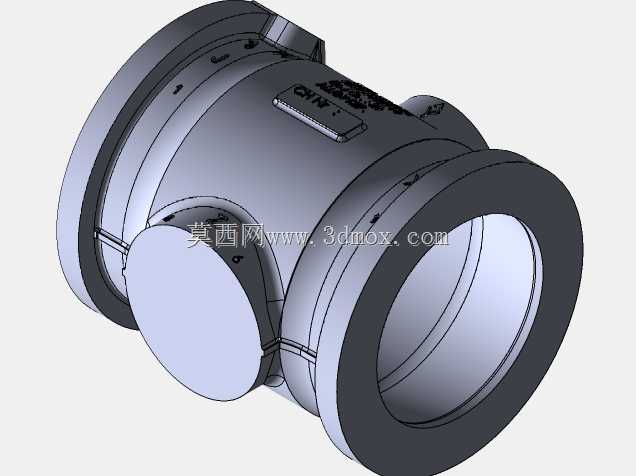

　　压损过大问题，同时在流道的交汇位置做圆弧过渡处理，减少介质长期冲刷造成的局部冲蚀磨损，延长阀体的实际使用寿命。外形结构上，三个连接端全部采用凸面法兰结构，法兰端面的密封槽、螺栓孔位置严格遵循通用管路法兰的连接标准，安装时可以直接和同通径的管路法兰配对，不需要额外制作转换接头，法兰背面与阀体主体的衔接位置做了均匀的加厚过渡，避免铸造冷却过程中出现壁厚差过大导致的缩松、砂眼缺陷，同时也能强化法兰连接位置的结构强度，避免管路安装时螺栓锁紧力过大造成法兰根部开裂。阀体主体的外表面设计了规整的标识凸台，用于后期压铸型号、公称压力、通径、流向标识等信息，凸台位置避开了法兰螺栓的安装操作空间，不会影响后期现场安装时的扳手操作空间。

　　从铸造工艺的设计角度出发，整个阀体的壁厚保持均匀过渡，没有出现局部壁厚突变的结构，所有的棱边位置都做了铸造圆角处理，既可以减少铸造过程中的应力集中，也能避免后续机加工过程中出现崩边问题，阀体侧面的工艺凸台位置，预留了后续加工阀杆安装孔、密封组件安装位的加工余量，铸造毛坯阶段不需要做出精细的内孔结构，只需要保证余量均匀即可，降低铸造模具的制作复杂度。安装边界方面，这款三通阀的三个接口轴线处于同一垂直平面内，其中两个接口保持同轴直通状态，第三个接口垂直于直通轴线方向布置，安装时需要预留足够的操作空间，尤其是侧方接口对应的管路走向空间，以及顶部阀杆执行机构的安装操作空间，避免和周边管路、支架产生干涉，阀体底部没有额外的支撑脚结构，

　　安装时完全依靠两端法兰的连接力固定，因此在大通径规格的应用场景下，需要在阀体下方增设独立的支撑支架，避免长期运行过程中阀体自重加上介质重量造成法兰连接面受力不均出现泄漏。从结构细节来看，阀体的流道内壁在铸造完成后需要做抛丸处理，去除内壁的粘砂、飞边，保证介质流动时不会因为内壁凸起造成额外的压损，同时也避免杂质脱落随介质进入下游设备造成堵塞，法兰端面的密封面位置预留了足够的机加工余量，后期加工后可以保证密封面的平面度满足法兰密封的要求，不需要额外补焊处理。这类铸造阀体的结构设计，核心是在满足功能强度要求的前提下，尽可能优化铸造工艺性，减少铸造缺陷的产生概率，同时兼顾后期机加工、现场安装、长期运行维护的便利性，不需要为了追求外观的规整而增加不必要的结构，所有的外部结构都服务于强度提升、工艺优化、安装便利的实际需求。
