对夹式蝶阀阀体结构三维设计

项目分类:阀门 发布时间:2022-01-04 ID:487050
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计
  • 对夹式蝶阀阀体结构三维设计

  在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中,蝶阀是应用占比极高的截断与调节类阀件,本次呈现的对夹式蝶阀阀体结构,是这类阀件的核心承载构件,所有密封副、阀杆驱动组件、启闭蝶板的安装定位都依托该阀体完成。从实际工程应用的角度看,这类对夹结构的蝶阀相比法兰式蝶阀轴向尺寸更短,安装时不需要在阀体两端预制法兰密封面,直接夹在管路两端的配对法兰之间,依靠长螺栓穿过法兰与阀体周向的安装凸台孔完成锁紧,非常适合安装空间局促、管路排布紧凑的工况,比如楼宇管井内的供水支管、化工装置区的旁通管路、换热站的二次网循环管路,都能看到这类结构蝶阀的应用。

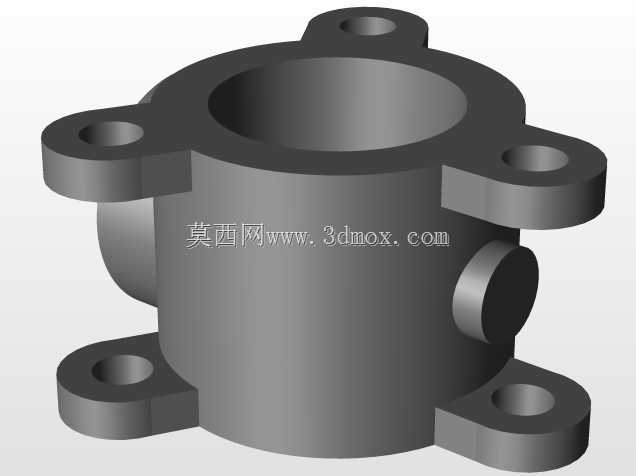

  从设计思路上看,该阀体采用一体式铸造基体结构,主流道为等径圆柱通孔,流道内部没有突出的节流凸台,当蝶板完全开启时,流道阻力系数远小于同口径的截止阀,介质流经时的压损更低,适合大流量、低粘度的水、油品、低压气体等介质的输送控制。阀体周向均匀分布六个带通孔的安装凸台,凸台与阀体主体采用大圆角过渡,避免铸造应力集中,同时凸台的厚度经过强度校核,能够承受配对法兰锁紧时的压紧力,以及管路运行时的水锤冲击载荷,不会出现凸台断裂、阀体变形的问题。阀体侧面的凸台是阀杆的安装轴座,上下同轴的轴孔用于穿装驱动蝶板转动的阀杆,轴孔内侧预留了密封件安装槽位,可以装填填料或者O型密封圈,避免介质从阀杆与阀体的配合间隙处泄漏,轴座外侧的凸缘结构用于固定阀杆的轴向定位套,防止阀杆在启闭过程中出现轴向窜动,保证蝶板的转动同轴度。

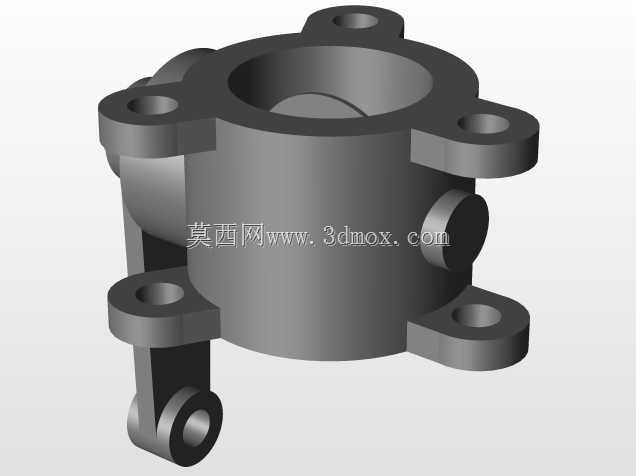

  从安装边界来看,这类阀体的轴向长度严格遵循对应压力等级的对夹蝶阀尺寸规范,两端的密封面为平面结构,安装时只需要在密封面与配对法兰之间加装适配的密封垫片,不需要额外加工密封槽,降低了现场安装的加工要求。周向的安装孔位置与同口径法兰的螺栓孔中心圆完全匹配,现场安装时不需要重新配打孔位,只要对齐孔位穿入螺栓对角锁紧即可。阀体下部的延伸支架是驱动机构的连接基座,不管是加装手动手柄、蜗轮蜗杆驱动头,还是气动、电动执行机构,都可以通过这个基座完成定位固定,基座上的连接孔位符合通用阀用执行机构的安装标准,不需要额外制作过渡连接法兰,大幅提升了现场改造、配件替换的便利性。

  从功能特性上看,该阀体的流道内壁做了平滑过渡处理,没有容易滞留介质的死角,不仅适合常规的清水输送,在输送带有少量悬浮物的污水、循环冷却水时,也不容易出现介质沉积、结垢堵塞的问题,长期运行的维护成本更低。阀体的壁厚设计兼顾了强度与轻量化要求,在满足公称压力下的强度试验、密封试验要求的前提下,尽可能减薄非受力区域的壁厚,降低整体重量,方便现场的搬运与安装。不同于焊接式阀体,这种铸造一体式阀体的材质均匀性更好,各个部位的力学性能一致,在承受温度交变的工况下,不容易出现应力开裂的问题,适配的工作温度范围更宽,只要匹配对应材质的密封件,就可以在-10℃到120℃的常规工况下长期稳定运行。在实际选型过程中,结构设计人员可以直接依托该三维模型核对安装空间、匹配法兰参数、校验流道通径,不需要反复测绘实物,能够大幅缩短管路设计、阀件选型的周期,也可以作为后续开展有限元强度校核、流场仿真分析的基础模型,帮助设计人员优化阀体的壁厚分布、凸台结构,进一步提升阀件的运行可靠性。
